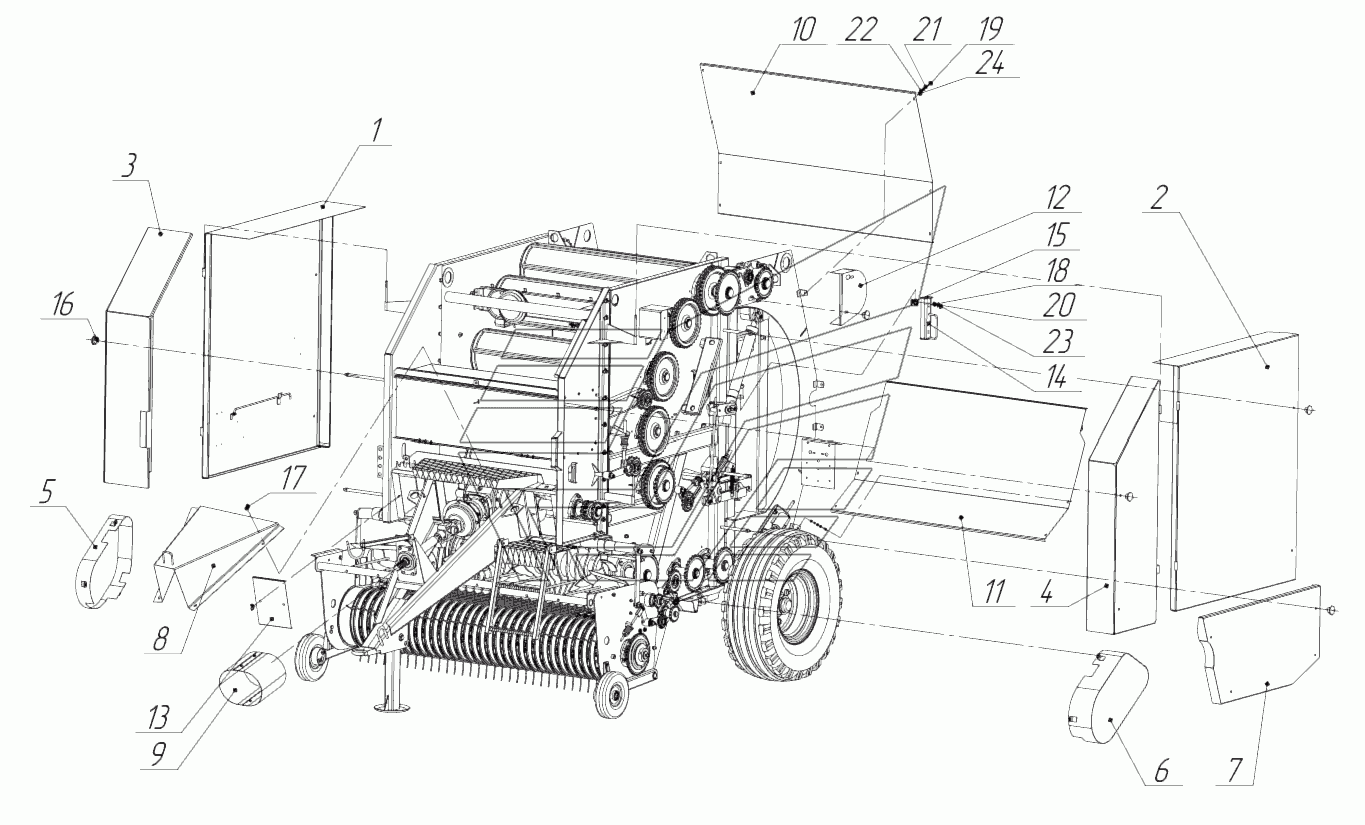

Ограждения
100%
Название детали
Щиток боковой правый
Заводской номер
ПРМ-150.30.00.000
Количество на модель
1
№
1
Название детали
Щиток боковой левый
Заводской номер
ПРМ-150.28.00.000
Количество на модель
1
№
2
Название детали
Щиток передний
Заводской номер
ПРМ-150.29.00.000
Количество на модель
1
№
3
Название детали
Щиток передний левый
Заводской номер
ПРМ-150.27.00.000
Количество на модель
1
№
4
Название детали
Щиток подборщика правый
Заводской номер
ПРМ-150.33.00.000
Количество на модель
1
№
5
Название детали
Щиток подборщика левый
Заводской номер
ПРМ-150.34.00.000
Количество на модель
1
№
6
Название детали
Щиток нижний
Заводской номер
ПРМ-150.32.00.000
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
ПР-1,8.02.00.000
Количество на модель
1
№
8
Название детали
Кожух
Заводской номер
КДН23.020
Количество на модель
1
№
9
Название детали
Щит верхний
Заводской номер
ПРМ-150.00.00.409
Количество на модель
1
№
10
Название детали
Щит нижний
Заводской номер
ПРМ-150.26.00.000
Количество на модель
1
№
11
Название детали
Щиток верхний
Заводской номер
ПРМ-150.31.00.000
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
ПРМ-150.00.00.406
Количество на модель
2
№
13
Название детали
Кронштейн
Заводской номер
ПР02.300А
Количество на модель
2
№
14
Название детали
Пружина
Заводской номер
ПР02.442
Количество на модель
4
№
15
Название детали
Ручка
Заводской номер
ПР-1,4.00.08.001
Количество на модель
14
№
16
Название детали
Гайка-барашек
Заводской номер
ПРТ-10.00.403
Количество на модель
8
№
17
Название детали
Винт
Заводской номер
А.М6-6gx16
Количество на модель
8
№
18
Название детали
Болт
Заводской номер
М8-6gx20.56
Количество на модель
10
№
19
Название детали
Шайба
Заводской номер
Шайба6
Количество на модель
8
№
20
Название детали
Шайба
Заводской номер
A.8
Количество на модель
20
№
21
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
10
№
22
Название детали
Гайка
Заводской номер
М6-6H
Количество на модель
8
№
23
Название детали
Гайка
Заводской номер
М8-6H.6
Количество на модель
10
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щиток боковой правый | ПРМ-150.30.00.000 | 1 | 1 | 1 | |||
| 2 | Щиток боковой левый | ПРМ-150.28.00.000 | 1 | 1 | 2 | |||
| 3 | Щиток передний | ПРМ-150.29.00.000 | 1 | 1 | 3 | |||
| 4 | Щиток передний левый | ПРМ-150.27.00.000 | 1 | 1 | 4 | |||
| 5 | Щиток подборщика правый | ПРМ-150.33.00.000 | 1 | 1 | 5 | |||
| 6 | Щиток подборщика левый | ПРМ-150.34.00.000 | 1 | 1 | 6 | |||
| 7 | Щиток нижний | ПРМ-150.32.00.000 | 1 | 1 | 7 | |||
| 8 | Кожух | ПР-1,8.02.00.000 | 1 | 1 | 8 | |||
| 9 | Кожух | КДН23.020 | 1 | 1 | 9 | |||
| 10 | Щит верхний | ПРМ-150.00.00.409 | 1 | 1 | 10 | |||
| 11 | Щит нижний | ПРМ-150.26.00.000 | 1 | 1 | 11 | |||
| 12 | Щиток верхний | ПРМ-150.31.00.000 | 1 | 1 | 12 | |||
| 13 | Крышка | ПРМ-150.00.00.406 | 2 | 2 | 13 | |||
| 14 | Кронштейн | ПР02.300А | 2 | 2 | 14 | |||
| 15 | Пружина | ПР02.442 | 4 | 4 | 15 | |||
| 16 | Ручка | ПР-1,4.00.08.001 | 14 | 14 | 16 | |||
| 17 | Гайка-барашек | ПРТ-10.00.403 | 8 | 8 | 17 | |||
| 18 | Винт | А.М6-6gx16 | 8 | 8 | 18 | |||
| 19 | Болт | М8-6gx20.56 | 10 | 10 | 19 | |||
| 20 | Шайба | Шайба6 | 8 | 8 | 20 | |||
| 21 | Шайба | A.8 | 20 | 20 | 21 | |||
| 22 | Шайба | Шайба8 | 10 | 10 | 22 | |||
| 23 | Гайка | М6-6H | 8 | 8 | 23 | |||
| 24 | Гайка | М8-6H.6 | 10 | 10 | 24 |
