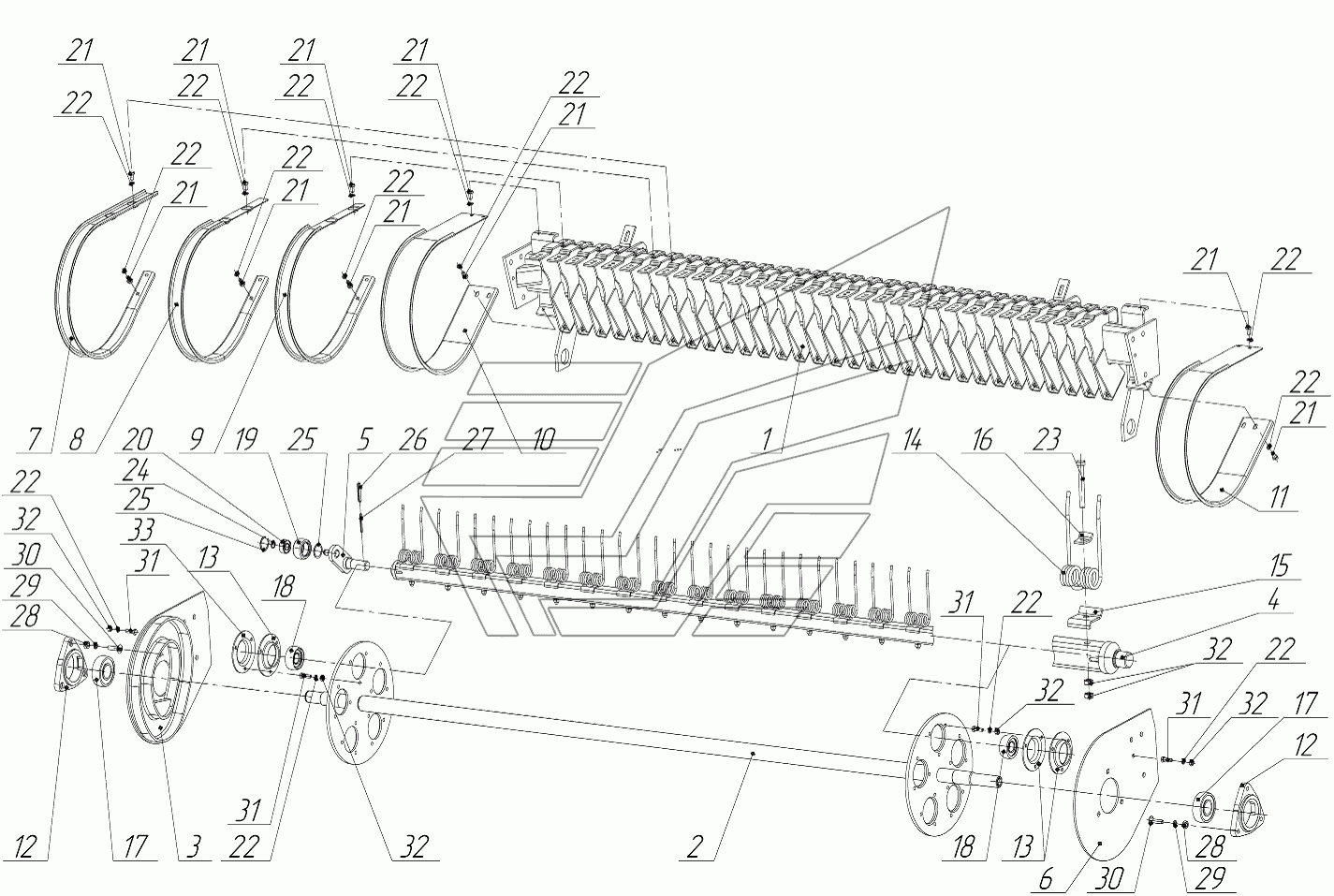

ПРИ-150.06.01.000А Подборщик
100%
Название детали
Балка с кронштейнами
Заводской номер
ПРМ-150.06.01.040
Количество на модель
1
№
1
Название детали
Вал с дисками
Заводской номер
ПРМ-150.06.01.030
Количество на модель
1
№
2
Название детали
Боковина
Заводской номер
ПРМ-150.06.01.070А
Количество на модель
1
№
3
Название детали
Державка зубьев
Заводской номер
ПРМ-150.06.01.020
Количество на модель
5
№
4
Название детали
Кулачек
Заводской номер
ПРМ-150.06.01.110
Количество на модель
5
№
5
Название детали
Пластина
Заводской номер
ПРМ-150.06.01.419
Количество на модель
1
№
6
Название детали
Скат
Заводской номер
ПРМ-150.06.01.401
Количество на модель
19
№
7
Название детали
Скат
Заводской номер
ПРМ-150.06.01.401-01
Количество на модель
2
№
8
Название детали
Скат
Заводской номер
ПРМ-150.06.01.401-02
Количество на модель
10
№
9
Название детали
Скат
Заводской номер
ПРМ-150.06.01.421А-01
Количество на модель
1
№
10
Название детали
Скат
Заводской номер
ПРМ-150.06.01.421А
Количество на модель
1
№
11
Название детали
Корпус подшипника
Заводской номер
Н027.105
Количество на модель
2
№
12
Название детали
Полукорпус
Заводской номер
ПРЛ-1,5.01.00.402
Количество на модель
15
№
13
Название детали
Зуб пружинный
Заводской номер
ПРМ-150.06.01.601
Количество на модель
16
№
14
Название детали
Шайба
Заводской номер
ПРМ-150.06.01.403
Количество на модель
16
№
15
Название детали
Шайба зуба
Заводской номер
ПРМ-150.06.01.402
Количество на модель
16
№
16
Название детали
Подшипник
Заводской номер
1680207
Количество на модель
2
№
17
Название детали
Подшипник
Заводской номер
ПРЛ-1,5.01.19.000А
Количество на модель
10
№
18
Название детали
Ролик
Заводской номер
ПБ16.01.605
Количество на модель
5
№
19
Название детали
Подшипник
Заводской номер
180502
Количество на модель
5
№
20
Название детали
Болт
Заводской номер
М8-6gx16.56
Количество на модель
132
№
21
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
164
№
22
Название детали
Болт
Заводской номер
М8-6gx70.56
Количество на модель
16
№
23
Название детали
Кольцо
Заводской номер
B15
Количество на модель
5
№
24
Название детали
Кольцо
Заводской номер
B35
Количество на модель
10
№
25
Название детали
Штифт
Заводской номер
A.8x50
Количество на модель
5
№
26
Название детали
Штифт
Заводской номер
A.5x50
Количество на модель
5
№
27
Название детали
Гайка
Заводской номер
М10-6H.6
Количество на модель
6
№
28
Название детали
Шайба
Заводской номер
Шайба10
Количество на модель
6
№
29
Название детали
Болт
Заводской номер
М10-8gx35.56
Количество на модель
6
№
30
Название детали
Болт
Заводской номер
Болт
Количество на модель
32
№
31
Название детали
Гайка
Заводской номер
М8-6H.6
Количество на модель
64
№
32
Название детали
Полукорпус
Заводской номер
ПРЛ-1,5.01.00.402-01
Количество на модель
5
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балка с кронштейнами | ПРМ-150.06.01.040 | 1 | 1 | 1 | |||
| 2 | Вал с дисками | ПРМ-150.06.01.030 | 1 | 1 | 2 | |||
| 3 | Боковина | ПРМ-150.06.01.070А | 1 | 1 | 3 | |||
| 4 | Державка зубьев | ПРМ-150.06.01.020 | 5 | 5 | 4 | |||
| 5 | Кулачек | ПРМ-150.06.01.110 | 5 | 5 | 5 | |||
| 6 | Пластина | ПРМ-150.06.01.419 | 1 | 1 | 6 | |||
| 7 | Скат | ПРМ-150.06.01.401 | 19 | 19 | 7 | |||
| 8 | Скат | ПРМ-150.06.01.401-01 | 2 | 2 | 8 | |||
| 9 | Скат | ПРМ-150.06.01.401-02 | 10 | 10 | 9 | |||
| 10 | Скат | ПРМ-150.06.01.421А-01 | 1 | 1 | 10 | |||
| 11 | Скат | ПРМ-150.06.01.421А | 1 | 1 | 11 | |||
| 12 | Корпус подшипника | Н027.105 | 2 | 2 | 12 | |||
| 13 | Полукорпус | ПРЛ-1,5.01.00.402 | 15 | 15 | 13 | |||
| 14 | Зуб пружинный | ПРМ-150.06.01.601 | 16 | 16 | 14 | |||
| 15 | Шайба | ПРМ-150.06.01.403 | 16 | 16 | 15 | |||
| 16 | Шайба зуба | ПРМ-150.06.01.402 | 16 | 16 | 16 | |||
| 17 | Подшипник | 1680207 | 2 | 2 | 17 | |||
| 18 | Подшипник | ПРЛ-1,5.01.19.000А | 10 | 10 | 18 | |||
| 19 | Ролик | ПБ16.01.605 | 5 | 5 | 19 | |||
| 20 | Подшипник | 180502 | 5 | 5 | 20 | |||
| 21 | Болт | М8-6gx16.56 | 132 | 132 | 21 | |||
| 22 | Шайба | Шайба8 | 164 | 164 | 22 | |||
| 23 | Болт | М8-6gx70.56 | 16 | 16 | 23 | |||
| 24 | Кольцо | B15 | 5 | 5 | 24 | |||
| 25 | Кольцо | B35 | 10 | 10 | 25 | |||
| 26 | Штифт | A.8x50 | 5 | 5 | 26 | |||
| 27 | Штифт | A.5x50 | 5 | 5 | 27 | |||
| 28 | Гайка | М10-6H.6 | 6 | 6 | 28 | |||
| 29 | Шайба | Шайба10 | 6 | 6 | 29 | |||
| 30 | Болт | М10-8gx35.56 | 6 | 6 | 30 | |||
| 31 | Болт | Болт | 32 | 32 | 31 | |||
| 32 | Гайка | М8-6H.6 | 64 | 64 | 32 | |||
| 33 | Полукорпус | ПРЛ-1,5.01.00.402-01 | 5 | 5 | 33 |
