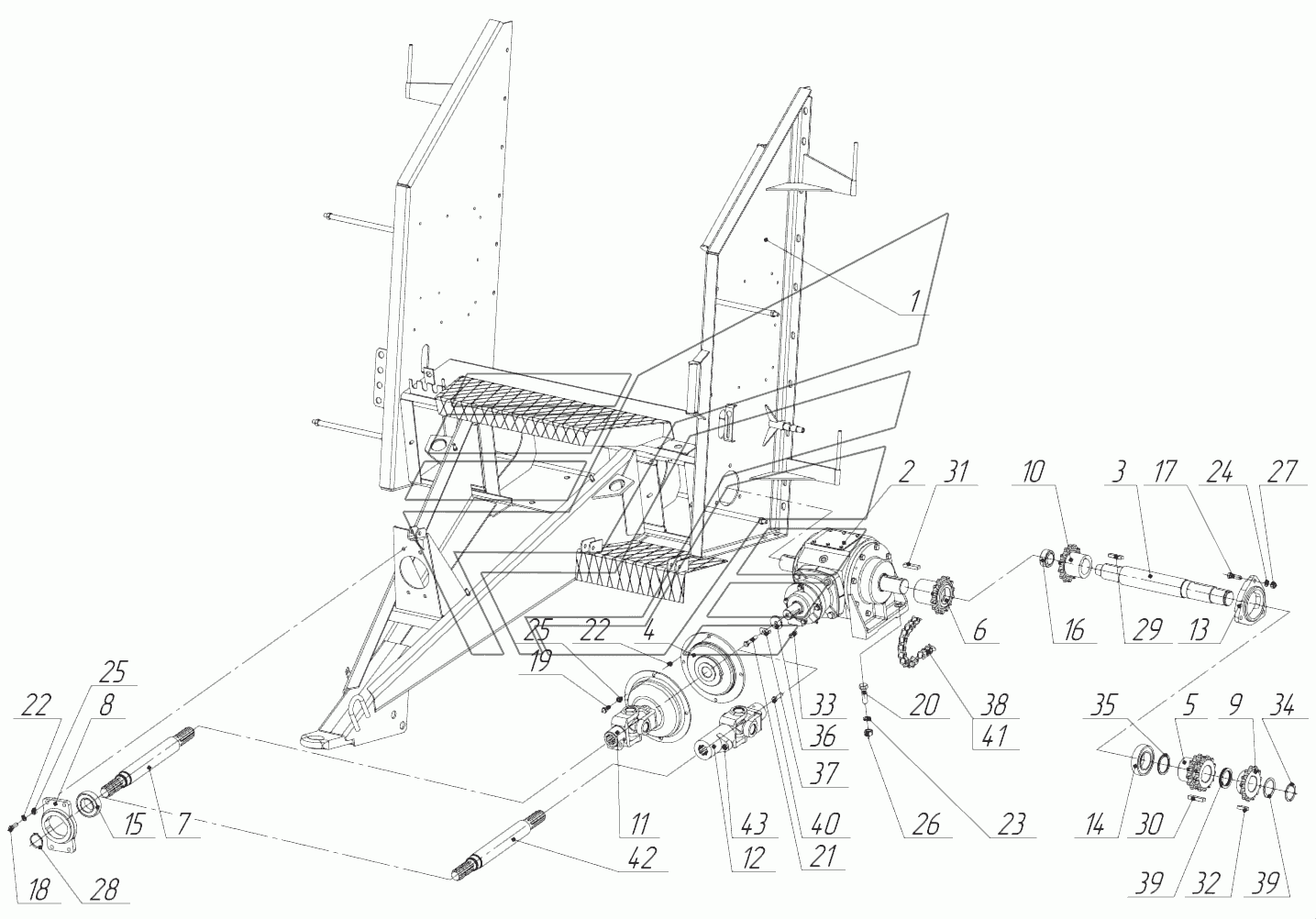

ПРМ-150.01.00.000 Лобовина
100%
Название детали
Лобовина
Заводской номер
ПРМ-150.01.01.000
Количество на модель
1
№
1
Название детали
Редуктор унифицированный
Заводской номер
ПР-23.00.000
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
ПРМ-150.01.04.601
Количество на модель
1
№
3
Название детали
Муфта предохранительная
Заводской номер
ПРП05.00.020
Количество на модель
1
№
4
Название детали
Звездочка
Заводской номер
ПРМ-150.01.04.602
Количество на модель
1
№
5
Название детали
Полумуфта
Заводской номер
ПРМ-150.01.03.010
Количество на модель
1
№
6
Название детали
Вал
Заводской номер
ПР01.605А
Количество на модель
1
№
7
Название детали
Корпус подшипника
Заводской номер
ПР05.607
Количество на модель
1
№
8
Название детали
Звездочка
Заводской номер
ПРМ-150.01.04.603
Количество на модель
1
№
9
Название детали
Полумуфта
Заводской номер
ПРМ-150.01.04.010
Количество на модель
1
№
10
Название детали
Шарнир с диском (Шарнир АН-400 ГОСТ 2752-81)
Заводской номер
ПРП05.00.040
Количество на модель
1
№
11
Название детали
АбИ
Заводской номер
АбИ-400
Количество на модель
1
№
12
Название детали
Корпус подшипника
Заводской номер
ПР02.628
Количество на модель
1
№
13
Название детали
Подшипник сферический
Заводской номер
1580211
Количество на модель
1
№
14
Название детали
Подшипник сферический
Заводской номер
1580209
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
ШС25
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М12-6gx40
Количество на модель
3
№
17
Название детали
Болт
Заводской номер
М10-6gx30
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
М10-6gx25
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
М16-6gx55
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
М10-6gx55
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
Шайба10
Количество на модель
8
№
22
Название детали
Шайба
Заводской номер
Шайба16
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
Шайба12
Количество на модель
3
№
24
Название детали
Гайка
Заводской номер
М10-6H
Количество на модель
8
№
25
Название детали
Гайка
Заводской номер
М16-6H
Количество на модель
4
№
26
Название детали
Гайка
Заводской номер
М12-6H
Количество на модель
3
№
27
Название детали
Кольцо
Заводской номер
A45
Количество на модель
1
№
28
Название детали
Шпонка
Заводской номер
Шпонка2-14x9x50
Количество на модель
1
№
29
Название детали
Шпонка
Заводской номер
Шпонка2-16x10x56
Количество на модель
1
№
30
Название детали
Шпонка
Заводской номер
Шпонка2-14x9x56
Количество на модель
1
№
31
Название детали
Шпонка
Заводской номер
Шпонка2-14x9x36
Количество на модель
1
№
32
Название детали
Шпонка
Заводской номер
Шпонка2-10x8x32
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
ПР11.00.401-07
Количество на модель
1
№
34
Название детали
Шайба специальная
Заводской номер
ПРТ-10.02.415
Количество на модель
4
№
35
Название детали
Шайба концевая
Заводской номер
ПР01.00.608
Количество на модель
1
№
36
Название детали
Шайба стопорная
Заводской номер
ПР01.00.408
Количество на модель
1
№
37
Название детали
Цепь ПР- ,
Заводской номер
2ПР-25,4-114
Количество на модель
№
38
Название детали
Шайба
Заводской номер
ПР-1,4.01.03.401
Количество на модель
10
№
39
Название детали
Болт
Заводской номер
М10-6gx30.56
Количество на модель
1
№
40
Название детали
Блок C- PR- ,
Заводской номер
С-2ПР-25,4-114
Количество на модель
1
№
41
Название детали
Вал
Заводской номер
ПРМ-150.01.03.601
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
М8-6gx40
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лобовина | ПРМ-150.01.01.000 | 1 | 1 | 1 | |||
| 2 | Редуктор унифицированный | ПР-23.00.000 | 1 | 1 | 2 | |||
| 3 | Вал | ПРМ-150.01.04.601 | 1 | 1 | 3 | |||
| 4 | Муфта предохранительная | ПРП05.00.020 | 1 | 1 | 4 | |||
| 5 | Звездочка | ПРМ-150.01.04.602 | 1 | 1 | 5 | |||
| 6 | Полумуфта | ПРМ-150.01.03.010 | 1 | 1 | 6 | |||
| 7 | Вал | ПР01.605А | 1 | 1 | 7 | |||
| 8 | Корпус подшипника | ПР05.607 | 1 | 1 | 8 | |||
| 9 | Звездочка | ПРМ-150.01.04.603 | 1 | 1 | 9 | |||
| 10 | Полумуфта | ПРМ-150.01.04.010 | 1 | 1 | 10 | |||
| 11 | Шарнир с диском (Шарнир АН-400 ГОСТ 2752-81) | ПРП05.00.040 | 1 | 1 | 11 | |||
| 12 | АбИ | АбИ-400 | 1 | 1 | 12 | |||
| 13 | Корпус подшипника | ПР02.628 | 1 | 1 | 13 | |||
| 14 | Подшипник сферический | 1580211 | 1 | 1 | 14 | |||
| 15 | Подшипник сферический | 1580209 | 1 | 1 | 15 | |||
| 16 | Подшипник | ШС25 | 1 | 1 | 16 | |||
| 17 | Болт | М12-6gx40 | 3 | 3 | 17 | |||
| 18 | Болт | М10-6gx30 | 4 | 4 | 18 | |||
| 19 | Болт | М10-6gx25 | 4 | 4 | 19 | |||
| 20 | Болт | М16-6gx55 | 4 | 4 | 20 | |||
| 21 | Болт | М10-6gx55 | 1 | 1 | 21 | |||
| 22 | Шайба | Шайба10 | 8 | 8 | 22 | |||
| 23 | Шайба | Шайба16 | 4 | 4 | 23 | |||
| 24 | Шайба | Шайба12 | 3 | 3 | 24 | |||
| 25 | Гайка | М10-6H | 8 | 8 | 25 | |||
| 26 | Гайка | М16-6H | 4 | 4 | 26 | |||
| 27 | Гайка | М12-6H | 3 | 3 | 27 | |||
| 28 | Кольцо | A45 | 1 | 1 | 28 | |||
| 29 | Шпонка | Шпонка2-14x9x50 | 1 | 1 | 29 | |||
| 30 | Шпонка | Шпонка2-16x10x56 | 1 | 1 | 30 | |||
| 31 | Шпонка | Шпонка2-14x9x56 | 1 | 1 | 31 | |||
| 32 | Шпонка | Шпонка2-14x9x36 | 1 | 1 | 32 | |||
| 33 | Шпонка | Шпонка2-10x8x32 | 1 | 1 | 33 | |||
| 34 | Кольцо | ПР11.00.401-07 | 1 | 1 | 34 | |||
| 35 | Шайба специальная | ПРТ-10.02.415 | 4 | 4 | 35 | |||
| 36 | Шайба концевая | ПР01.00.608 | 1 | 1 | 36 | |||
| 37 | Шайба стопорная | ПР01.00.408 | 1 | 1 | 37 | |||
| 38 | Цепь ПР- , | 2ПР-25,4-114 | 38 | |||||
| 39 | Шайба | ПР-1,4.01.03.401 | 10 | 10 | 39 | |||
| 40 | Болт | М10-6gx30.56 | 1 | 1 | 40 | |||
| 41 | Блок C- PR- , | С-2ПР-25,4-114 | 1 | 1 | 41 | |||
| 42 | Вал | ПРМ-150.01.03.601 | 1 | 1 | 42 | |||
| 43 | Болт | М8-6gx40 | 1 | 1 | 43 |
