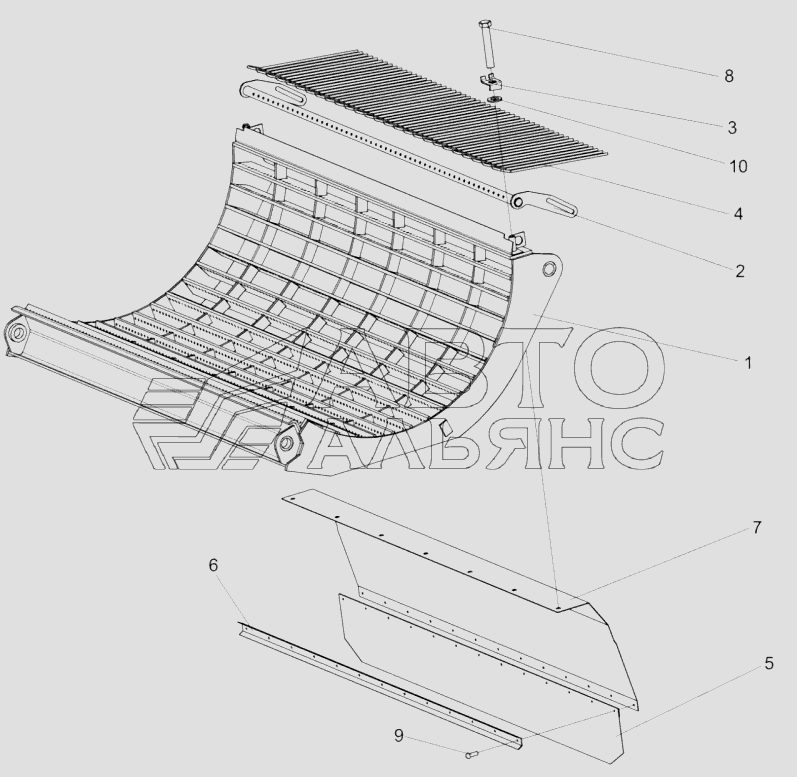

Подбарабанье КЗК-12-0103000
100%
Название детали
Подбарабанье
Заводской номер
КЗК-12-0103000
Количество на модель
1
№
Название детали
Решетка
Заводской номер
КЗК-10-0103040
Количество на модель
1
№
Название детали
Подбарабанье
Заводской номер
КЗК-12-0103010
Количество на модель
1
№
1
Название детали
Каркас решетки
Заводской номер
КЗК-10-0103060
Количество на модель
1
№
2
Название детали
Шайба стопорная
Заводской номер
КЗК0103505
Количество на модель
2
№
3
Название детали
Палец
Заводской номер
КЗК0103607
Количество на модель
26
№
4
Название детали
Фартук
Заводской номер
КЗК-10-0103001
Количество на модель
1
№
5
Название детали
Накладка
Заводской номер
КЗК-10-0103417
Количество на модель
1
№
6
Название детали
Щиток
Заводской номер
КЗК-10-0103030
Количество на модель
1
№
7
Название детали
Щиток
Заводской номер
КЗК-10-0103421
Количество на модель
1
№
7
Название детали
Болт М10-6gх60-7796
Заводской номер
БолтМ10-6gх60-7796
Количество на модель
2
№
8
Название детали
Заклепка 5х14-10299
Заводской номер
Заклепка5х14-10299
Количество на модель
13
№
9
Название детали
Шайба С.10.01-11371
Заводской номер
ШайбаС.10.01-11371
Количество на модель
2
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подбарабанье | КЗК-12-0103000 | 1 | 1 | |||||
| Решетка | КЗК-10-0103040 | 1 | 1 | |||||
| 1 | Подбарабанье | КЗК-12-0103010 | 1 | 1 | 1 | |||
| 2 | Каркас решетки | КЗК-10-0103060 | 1 | 1 | 2 | |||
| 3 | Шайба стопорная | КЗК0103505 | 2 | 2 | 3 | |||
| 4 | Палец | КЗК0103607 | 26 | 26 | 4 | |||
| 5 | Фартук | КЗК-10-0103001 | 1 | 1 | 5 | |||
| 6 | Накладка | КЗК-10-0103417 | 1 | 1 | 6 | |||
| 7 | Щиток | КЗК-10-0103030 | 1 | 1 | 7 | |||
| 7 | Щиток | КЗК-10-0103421 | 1 | 1 | 7 | |||
| 8 | Болт М10-6gх60-7796 | БолтМ10-6gх60-7796 | 2 | 2 | 8 | |||
| 9 | Заклепка 5х14-10299 | Заклепка5х14-10299 | 13 | 13 | 9 | |||
| 10 | Шайба С.10.01-11371 | ШайбаС.10.01-11371 | 2 | 2 | 10 |
