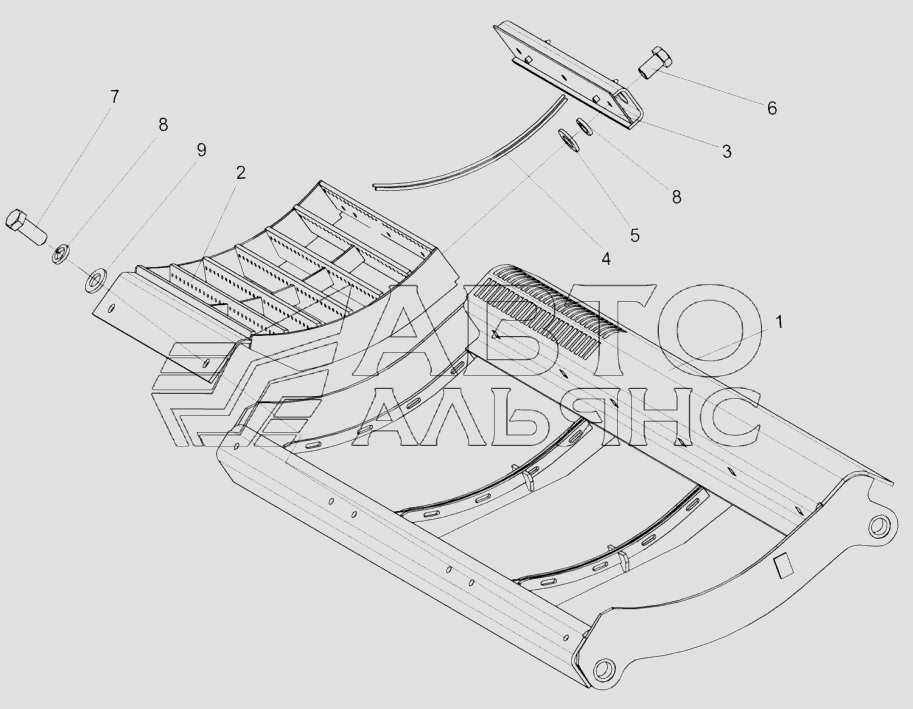

Подбарабанье КЗК-12-0103030
100%
Название детали
Подбарабанье
Заводской номер
КЗК-12-0103030
Количество на модель
1
№
Название детали
Дека
Заводской номер
КЗК-12-0103100
Количество на модель
1
№
Название детали
Каркас подбарабанья
Заводской номер
КЗК-12-0103040А
Количество на модель
1
№
1
Название детали
Каркас
Заводской номер
КЗК-12-0103110
Количество на модель
1
№
2
Название детали
Проставка
Заводской номер
КЗК-12-0103120А
Количество на модель
1
№
3
Название детали
Пруток
Заводской номер
КЗК-12-0103612А
Количество на модель
28
№
4
Название детали
Шайба
Заводской номер
КЗК0202682
Количество на модель
6
№
5
Название детали
Болт М12-6gх25-7796
Заводской номер
БолтМ12-6gх25-7796
Количество на модель
3
№
6
Название детали
Болт М12-6gх35-7796
Заводской номер
БолтМ12-6gх35-7796
Количество на модель
6
№
7
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
6
№
8
Название детали
Шайба С.12.01-11371
Заводской номер
ШайбаС.12.01-11371
Количество на модель
3
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подбарабанье | КЗК-12-0103030 | 1 | 1 | |||||
| Дека | КЗК-12-0103100 | 1 | 1 | |||||
| 1 | Каркас подбарабанья | КЗК-12-0103040А | 1 | 1 | 1 | |||
| 2 | Каркас | КЗК-12-0103110 | 1 | 1 | 2 | |||
| 3 | Проставка | КЗК-12-0103120А | 1 | 1 | 3 | |||
| 4 | Пруток | КЗК-12-0103612А | 28 | 28 | 4 | |||
| 5 | Шайба | КЗК0202682 | 6 | 6 | 5 | |||
| 6 | Болт М12-6gх25-7796 | БолтМ12-6gх25-7796 | 3 | 3 | 6 | |||
| 7 | Болт М12-6gх35-7796 | БолтМ12-6gх35-7796 | 6 | 6 | 7 | |||
| 8 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 6 | 6 | 8 | |||
| 9 | Шайба С.12.01-11371 | ШайбаС.12.01-11371 | 3 | 3 | 9 |
