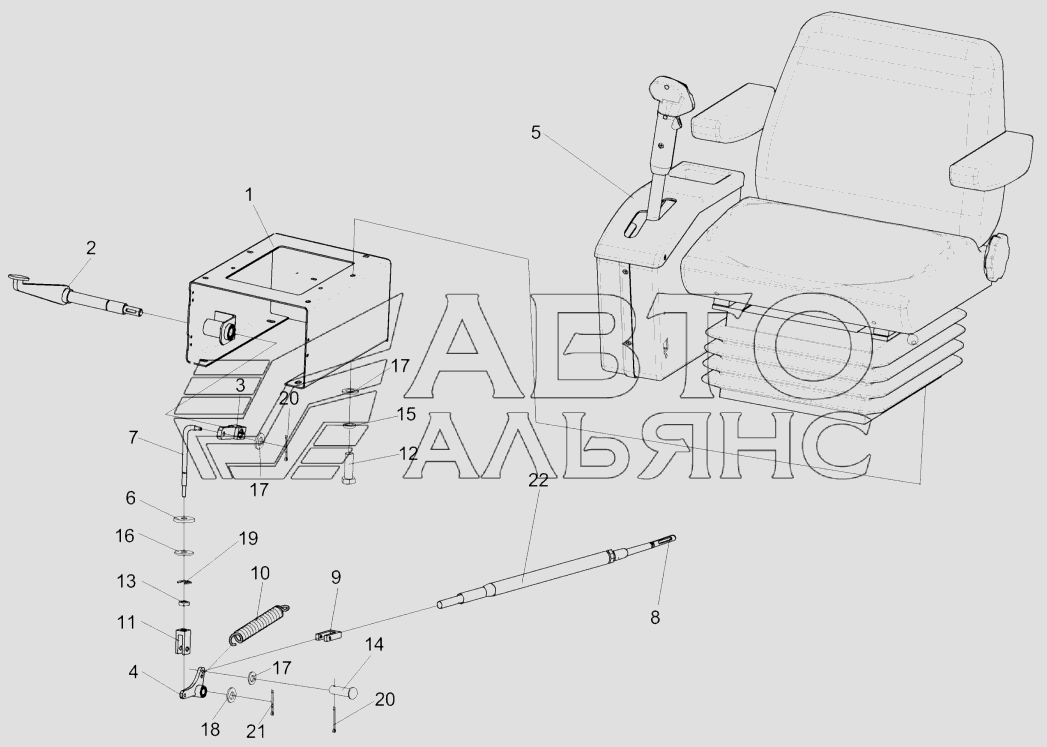

Установка сиденья КЗК-12-0119290Б
100%
Название детали
Кронштейн
Заводской номер
КЗК-7-0119360А
Количество на модель
1
№
1
Название детали
Педаль
Заводской номер
КЗК-7-0119380А
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
КЗК-10-0119490
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
КЗК-7-0119330А
Количество на модель
1
№
4
Название детали
Сиденье
Заводской номер
КЗК-12-0119290Б
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
КЗК-10-0119016
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
КЗК-10-0119608
Количество на модель
1
№
7
Название детали
Вилка
Заводской номер
КЗК-10-0115616
Количество на модель
1
№
8
Название детали
Вилка
Заводской номер
КИЛ0144611
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
РСМ10.04.13.606Б
Количество на модель
1
№
10
Название детали
Вилка
Заводской номер
УЭС0300684
Количество на модель
1
№
11
Название детали
Болт М8-6gx20-7796
Заводской номер
БолтМ8-6gx20-7796
Количество на модель
10
№
12
Название детали
Гайка M8-6G-5915
Заводской номер
ГайкаM8-6G-5915
Количество на модель
12
№
13
Название детали
Ось Х
Заводской номер
Ось6-8b12х30-9650
Количество на модель
7
№
14
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т65Г-6402
Количество на модель
23
№
15
Название детали
Шайба A 12.01-6958
Заводской номер
ШайбаA12.01-6958
Количество на модель
1
№
16
Название детали
Шайба C.8.01-11371
Заводской номер
ШайбаC.8.01-11371
Количество на модель
18
№
17
Название детали
Шайба C.16.01-11371
Заводской номер
ШайбаC.16.01-11371
Количество на модель
1
№
18
Название детали
Шайба 9.65Г-11648
Заводской номер
Шайба9.65Г-11648
Количество на модель
1
№
19
Название детали
Шплинт х
Заводской номер
Шплинт2х20-397
Количество на модель
9
№
20
Название детали
Шплинт 2,5х20-397
Заводской номер
Шплинт2,5х20-397
Количество на модель
3
№
21
Название детали
Трос дистанционного управления
Заводской номер
112-050-02200
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | КЗК-7-0119360А | 1 | 1 | 1 | |||
| 2 | Педаль | КЗК-7-0119380А | 1 | 1 | 2 | |||
| 3 | Рычаг | КЗК-10-0119490 | 1 | 1 | 3 | |||
| 4 | Рычаг | КЗК-7-0119330А | 1 | 1 | 4 | |||
| 5 | Сиденье | КЗК-12-0119290Б | 1 | 1 | 5 | |||
| 6 | Шайба | КЗК-10-0119016 | 1 | 1 | 6 | |||
| 7 | Тяга | КЗК-10-0119608 | 1 | 1 | 7 | |||
| 8 | Вилка | КЗК-10-0115616 | 1 | 1 | 8 | |||
| 9 | Вилка | КИЛ0144611 | 1 | 1 | 9 | |||
| 10 | Пружина | РСМ10.04.13.606Б | 1 | 1 | 10 | |||
| 11 | Вилка | УЭС0300684 | 1 | 1 | 11 | |||
| 12 | Болт М8-6gx20-7796 | БолтМ8-6gx20-7796 | 10 | 10 | 12 | |||
| 13 | Гайка M8-6G-5915 | ГайкаM8-6G-5915 | 12 | 12 | 13 | |||
| 14 | Ось Х | Ось6-8b12х30-9650 | 7 | 7 | 14 | |||
| 15 | Шайба 8Т.65Г-6402 | Шайба8Т65Г-6402 | 23 | 23 | 15 | |||
| 16 | Шайба A 12.01-6958 | ШайбаA12.01-6958 | 1 | 1 | 16 | |||
| 17 | Шайба C.8.01-11371 | ШайбаC.8.01-11371 | 18 | 18 | 17 | |||
| 18 | Шайба C.16.01-11371 | ШайбаC.16.01-11371 | 1 | 1 | 18 | |||
| 19 | Шайба 9.65Г-11648 | Шайба9.65Г-11648 | 1 | 1 | 19 | |||
| 20 | Шплинт х | Шплинт2х20-397 | 9 | 9 | 20 | |||
| 21 | Шплинт 2,5х20-397 | Шплинт2,5х20-397 | 3 | 3 | 21 | |||
| 22 | Трос дистанционного управления | 112-050-02200 | 1 | 1 | 22 |
