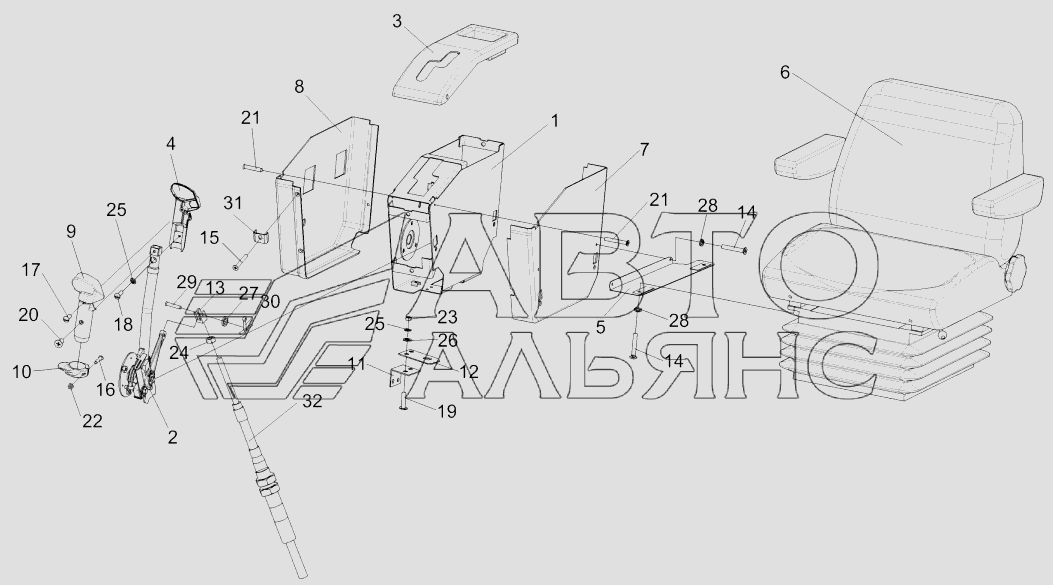

Сиденье КЗК-12-0119290Б
100%
Название детали
Сиденье
Заводской номер
КЗК-12-0119290Б
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
КЗК-12-0119890А
Количество на модель
1
№
Название детали
Корпус
Заводской номер
КЗК-12-0119900А
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
КЗК-12-0119920А
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
КЗК-12-0122040
Количество на модель
1
№
3
Название детали
Корпус
Заводской номер
КЗК-12-0122080
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
КЗК-12-0122100А
Количество на модель
1
№
5
Название детали
Сиденье
Заводской номер
80-6800010-01
Количество на модель
1
№
6
Название детали
Кожух
Заводской номер
КЗК-12-0119049
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
КЗК-12-0119051
Количество на модель
1
№
8
Название детали
Корпус
Заводской номер
КЗК-12-0119053
Количество на модель
1
№
9
Название детали
Упор
Заводской номер
КЗК-12-0119054
Количество на модель
1
№
10
Название детали
Уголок
Заводской номер
КЗК-12-0122415
Количество на модель
1
№
11
Название детали
Пластина
Заводской номер
КЗК-12-0122418
Количество на модель
1
№
12
Название детали
Вилка
Заводской номер
УЭС0301601-01
Количество на модель
1
№
13
Название детали
Болт М8-6gx20-7796
Заводской номер
БолтМ8-6gx20-7796
Количество на модель
2
№
14
Название детали
Винт 2-5х2х25-10620
Заводской номер
Винт2-5х2х25-10620
Количество на модель
6
№
15
Название детали
Винт В.М3-6gx20-17473
Заводской номер
ВинтВ.М3-6gx20-17473
Количество на модель
1
№
16
Название детали
Винт В.М4-6gx12-17473
Заводской номер
ВинтВ.М4-6gx12-17473
Количество на модель
2
№
17
Название детали
Винт В.М5-6gx12-17473
Заводской номер
ВинтВ.М5-6gx12-17473
Количество на модель
1
№
18
Название детали
Винт В.М5-6gx14-17473
Заводской номер
ВинтВ.М5-6gx14-17473
Количество на модель
4
№
19
Название детали
Винт В2.М5-6gx12-17475
Заводской номер
ВинтВ2.М5-6gx12-17475
Количество на модель
1
№
20
Название детали
Винт В2.М8-6gx16-17475
Заводской номер
ВинтВ2.М8-6gx16-17475
Количество на модель
3
№
21
Название детали
Гайка M3-6G-5927
Заводской номер
ГайкаM3-6G-5927
Количество на модель
1
№
22
Название детали
Гайка M5-6G-5927
Заводской номер
ГайкаM5-6G-5927
Количество на модель
4
№
23
Название детали
Гайка M8-6G-5915
Заводской номер
ГайкаM8-6G-5915
Количество на модель
1
№
24
Название детали
Шайба 5.65Г-6402
Заводской номер
Шайба565Г-6402
Количество на модель
5
№
25
Название детали
Шайба А5.01-6958
Заводской номер
ШайбаА5.01-6958
Количество на модель
4
№
26
Название детали
Шайба С.6.01-11371
Заводской номер
ШайбаС.6.01-11371
Количество на модель
1
№
27
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т65Г-6402
Количество на модель
2
№
28
Название детали
Ось 6-6b12х30-9650
Заводской номер
Ось6-6b12х30-9650
Количество на модель
1
№
29
Название детали
Шплинт 1,6х16-397
Заводской номер
Шплинт1,6х16-397
Количество на модель
1
№
30
Название детали
Держатель
Заводской номер
6430-5325264
Количество на модель
6
№
31
Название детали
Трос дистанционного управления
Заводской номер
113-075-06000
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сиденье | КЗК-12-0119290Б | 1 | 1 | |||||
| Блок управления | КЗК-12-0119890А | 1 | 1 | |||||
| 1 | Корпус | КЗК-12-0119900А | 1 | 1 | 1 | |||
| 2 | Рычаг | КЗК-12-0119920А | 1 | 1 | 2 | |||
| 3 | Крышка | КЗК-12-0122040 | 1 | 1 | 3 | |||
| 4 | Корпус | КЗК-12-0122080 | 1 | 1 | 4 | |||
| 5 | Кронштейн | КЗК-12-0122100А | 1 | 1 | 5 | |||
| 6 | Сиденье | 80-6800010-01 | 1 | 1 | 6 | |||
| 7 | Кожух | КЗК-12-0119049 | 1 | 1 | 7 | |||
| 8 | Кожух | КЗК-12-0119051 | 1 | 1 | 8 | |||
| 9 | Корпус | КЗК-12-0119053 | 1 | 1 | 9 | |||
| 10 | Упор | КЗК-12-0119054 | 1 | 1 | 10 | |||
| 11 | Уголок | КЗК-12-0122415 | 1 | 1 | 11 | |||
| 12 | Пластина | КЗК-12-0122418 | 1 | 1 | 12 | |||
| 13 | Вилка | УЭС0301601-01 | 1 | 1 | 13 | |||
| 14 | Болт М8-6gx20-7796 | БолтМ8-6gx20-7796 | 2 | 2 | 14 | |||
| 15 | Винт 2-5х2х25-10620 | Винт2-5х2х25-10620 | 6 | 6 | 15 | |||
| 16 | Винт В.М3-6gx20-17473 | ВинтВ.М3-6gx20-17473 | 1 | 1 | 16 | |||
| 17 | Винт В.М4-6gx12-17473 | ВинтВ.М4-6gx12-17473 | 2 | 2 | 17 | |||
| 18 | Винт В.М5-6gx12-17473 | ВинтВ.М5-6gx12-17473 | 1 | 1 | 18 | |||
| 19 | Винт В.М5-6gx14-17473 | ВинтВ.М5-6gx14-17473 | 4 | 4 | 19 | |||
| 20 | Винт В2.М5-6gx12-17475 | ВинтВ2.М5-6gx12-17475 | 1 | 1 | 20 | |||
| 21 | Винт В2.М8-6gx16-17475 | ВинтВ2.М8-6gx16-17475 | 3 | 3 | 21 | |||
| 22 | Гайка M3-6G-5927 | ГайкаM3-6G-5927 | 1 | 1 | 22 | |||
| 23 | Гайка M5-6G-5927 | ГайкаM5-6G-5927 | 4 | 4 | 23 | |||
| 24 | Гайка M8-6G-5915 | ГайкаM8-6G-5915 | 1 | 1 | 24 | |||
| 25 | Шайба 5.65Г-6402 | Шайба565Г-6402 | 5 | 5 | 25 | |||
| 26 | Шайба А5.01-6958 | ШайбаА5.01-6958 | 4 | 4 | 26 | |||
| 27 | Шайба С.6.01-11371 | ШайбаС.6.01-11371 | 1 | 1 | 27 | |||
| 28 | Шайба 8Т.65Г-6402 | Шайба8Т65Г-6402 | 2 | 2 | 28 | |||
| 29 | Ось 6-6b12х30-9650 | Ось6-6b12х30-9650 | 1 | 1 | 29 | |||
| 30 | Шплинт 1,6х16-397 | Шплинт1,6х16-397 | 1 | 1 | 30 | |||
| 31 | Держатель | 6430-5325264 | 6 | 6 | 31 | |||
| 32 | Трос дистанционного управления | 113-075-06000 | 1 | 1 | 32 |
