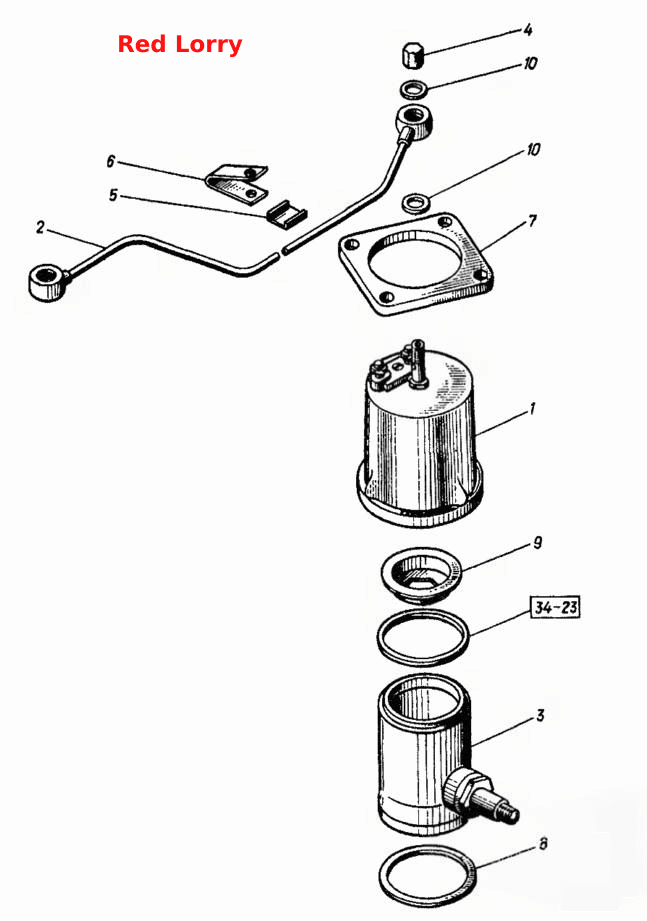

Установка электроимпульсного подогревателя
100%
Название детали
Кольцо (D=54, d=3)
Заводской номер
055-060-30-2-1.9833
Количество на модель
№
Название детали
Подогреватель электроимпульсный
Заводской номер
ЭИП-03003.30
Количество на модель
№
1
Название детали
Топливопровод
Заводской номер
63А-14004.00
Количество на модель
№
2
Название детали
Камера сгорания
Заводской номер
67М-14006.00
Количество на модель
№
3
Название детали
Колпачковая гайка
Заводской номер
60-13169.00
Количество на модель
№
4
Название детали
Прокладка
Заводской номер
14-1571
Количество на модель
№
5
Название детали
Хомут
Заводской номер
20-1504
Количество на модель
№
6
Название детали
Фланец
Заводской номер
67-14110.02
Количество на модель
№
7
Название детали
Прокладка
Заводской номер
67М-14111.00
Количество на модель
№
8
Название детали
Шайба
Заводской номер
67-14116.00
Количество на модель
№
9
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кольцо (D=54, d=3) | 055-060-30-2-1.9833 | |||||||
| 1 | Подогреватель электроимпульсный | ЭИП-03003.30 | 1 | |||||
| 2 | Топливопровод | 63А-14004.00 | 2 | |||||
| 3 | Камера сгорания | 67М-14006.00 | 3 | |||||
| 4 | Колпачковая гайка | 60-13169.00 | 4 | |||||
| 5 | Прокладка | 14-1571 | 5 | |||||
| 6 | Хомут | 20-1504 | 6 | |||||
| 7 | Фланец | 67-14110.02 | 7 | |||||
| 8 | Прокладка | 67М-14111.00 | 8 | |||||
| 9 | Шайба | 67-14116.00 | 9 | |||||
| 10 | прокладка | СМД7-1591А | 10 |
