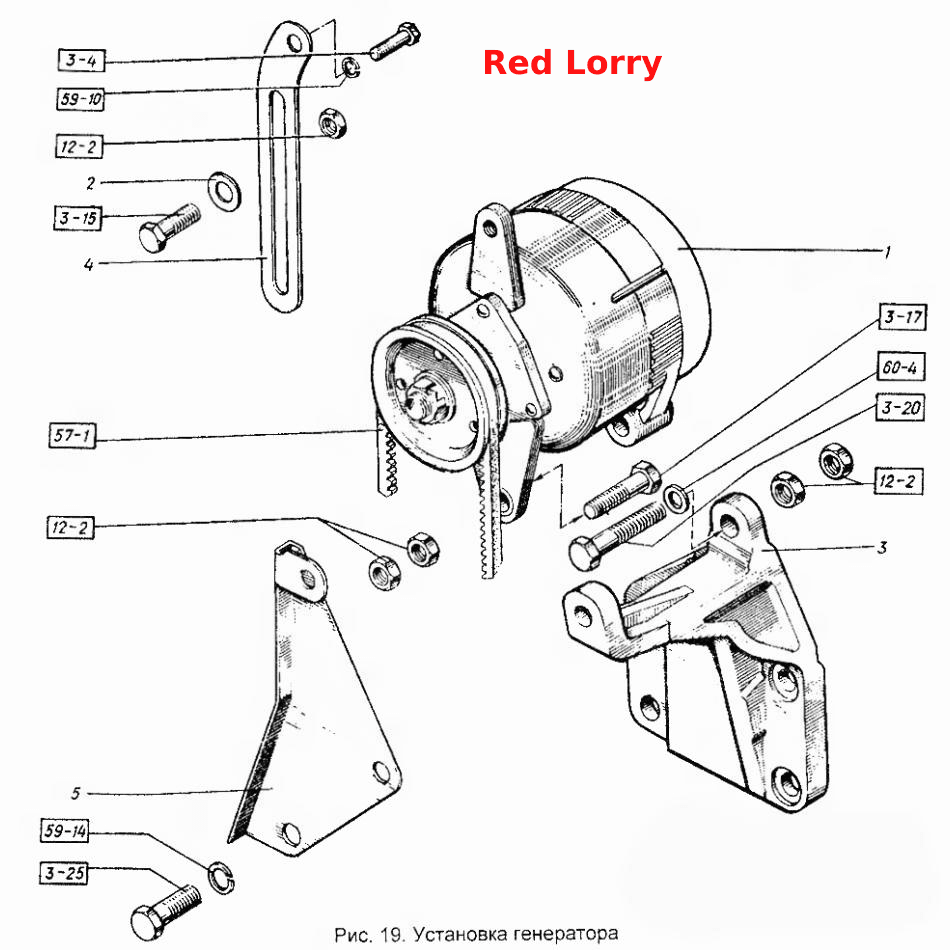

Установка генератора
100%
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
564
№
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
170
№
Название детали
Шайба (d=10,5, d1=15, S=1,5)
Заводской номер
10x1,5.04.10450
Количество на модель
46
№
Название детали
Ремень (d=15, D=12,5, B=9)
Заводской номер
П-12,5х9-1120.5813
Количество на модель
1
№
Название детали
Гайка (d=10, H=8, S=14)
Заводской номер
М10.2524
Количество на модель
30
№
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
100
№
Название детали
Болт
Заводской номер
М12x35.7796
Количество на модель
44
№
Название детали
Болт
Заводской номер
М10х60.7796
Количество на модель
1
№
Название детали
Болт
Заводской номер
М10x35.7796
Количество на модель
24
№
Название детали
Болт
Заводской номер
М10x25.7796
Количество на модель
147
№
Название детали
Генератор
Заводской номер
6906.3701000
Количество на модель
1
№
1
Название детали
Пластина опорная
Заводской номер
60-16123.00
Количество на модель
1
№
2
Название детали
Кронштейн генератора
Заводской номер
62-14101.01
Количество на модель
1
№
3
Название детали
Натяжитель
Заводской номер
62-14102.00
Количество на модель
1
№
4
Название детали
Кронштейн натяжителя
Заводской номер
62-14103.00
Количество на модель
1
№
5
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | 8.65Г.6402 | 564 | 564 | |||||
| Шайба | 12.65Г.6402 | 170 | 170 | |||||
| Шайба (d=10,5, d1=15, S=1,5) | 10x1,5.04.10450 | 46 | 46 | |||||
| Ремень (d=15, D=12,5, B=9) | П-12,5х9-1120.5813 | 1 | 1 | |||||
| Гайка (d=10, H=8, S=14) | М10.2524 | 30 | 30 | |||||
| Болт | М8х20.7796 | 100 | 100 | |||||
| Болт | М12x35.7796 | 44 | 44 | |||||
| Болт | М10х60.7796 | 1 | 1 | |||||
| Болт | М10x35.7796 | 24 | 24 | |||||
| Болт | М10x25.7796 | 147 | 147 | |||||
| 1 | Генератор | 6906.3701000 | 1 | 1 | 1 | |||
| 2 | Пластина опорная | 60-16123.00 | 1 | 1 | 2 | |||
| 3 | Кронштейн генератора | 62-14101.01 | 1 | 1 | 3 | |||
| 4 | Натяжитель | 62-14102.00 | 1 | 1 | 4 | |||
| 5 | Кронштейн натяжителя | 62-14103.00 | 1 | 1 | 5 |
