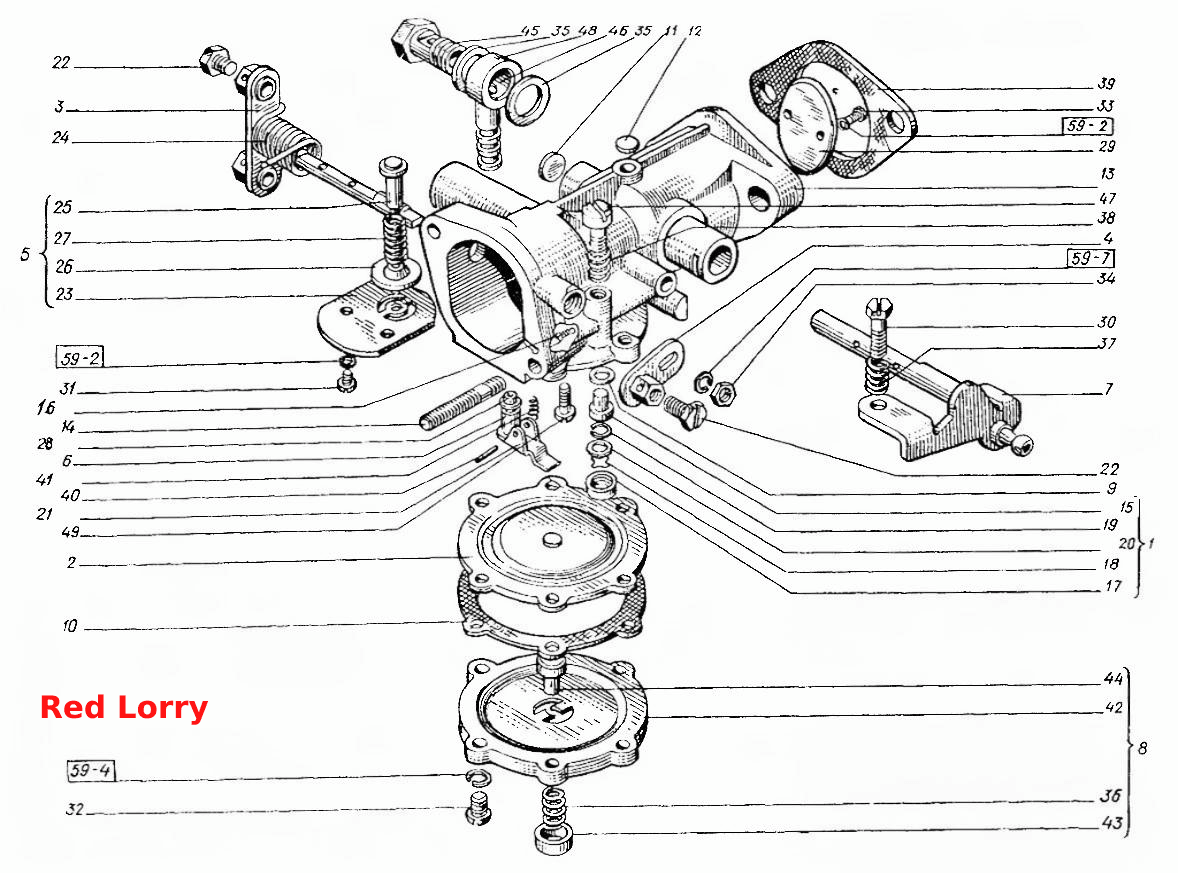

Пусковой двигатель. Карбюратор
100%
Название детали
Шайба (d=6,1, b=S=1,2)
Заводской номер
6Л.65Г.6402
Количество на модель
1
№
Название детали
Шайба (d=3,1, b=S=1)
Заводской номер
3Т.65Г.6402
Количество на модель
6
№
Название детали
Шайба (d=5,1, b=S=1)
Заводской номер
5Л.65Г.6402
Количество на модель
6
№
Название детали
Клапан обратный в сборе с замком, шайбой и пластиной
Заводской номер
11.1107305
Количество на модель
1
№
1
Название детали
Мембрана
Заводской номер
11.1107370
Количество на модель
1
№
2
Название детали
Валик заслонки
Заводской номер
11.1107520
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
11.1107540
Количество на модель
1
№
4
Название детали
Заслонка воздушная в сборе
Заводской номер
11.1107565
Количество на модель
1
№
5
Название детали
Игла клапана
Заводской номер
11.1107675
Количество на модель
1
№
6
Название детали
Валик
Заводской номер
11.1107820
Количество на модель
1
№
7
Название детали
Крышка в сборе
Заводской номер
К06-1107200
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
11.1107021
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
11.1107029
Количество на модель
1
№
10
Название детали
Заглушка
Заводской номер
11.1107032
Количество на модель
2
№
11
Название детали
Заглушка
Заводской номер
11.1107033
Количество на модель
2
№
12
Название детали
Корпус
Заводской номер
11.1107106.2
Количество на модель
1
№
13
Название детали
Шпилька
Заводской номер
11.1107114
Количество на модель
2
№
14
Название детали
Распылитель
Заводской номер
11.1107171
Количество на модель
1
№
15
Название детали
Жиклер
Заводской номер
11.1107216
Количество на модель
1
№
16
Название детали
Корпус клапана
Заводской номер
11.1107306
Количество на модель
1
№
17
Название детали
Пластина клапана
Заводской номер
11.1107307
Количество на модель
1
№
18
Название детали
Замок клапана
Заводской номер
11.1107308
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
11.1107309
Количество на модель
1
№
20
Название детали
Рычаг
Заводской номер
11.1107386
Количество на модель
1
№
21
Название детали
Винт муфты
Заводской номер
11.1107549
Количество на модель
2
№
22
Название детали
Заслонка
Заводской номер
11.1107571
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
11.1107575
Количество на модель
1
№
24
Название детали
Ось
Заводской номер
11.1107576
Количество на модель
1
№
25
Название детали
Клапан
Заводской номер
11.1107577
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
11.1107578
Количество на модель
1
№
27
Название детали
Седло
Заводской номер
11.1107674
Количество на модель
1
№
28
Название детали
Заслонка дроссельная
Заводской номер
11.1107891
Количество на модель
1
№
29
Название детали
Винт
Заводской номер
11.1107926
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
001300
Количество на модель
2
№
31
Название детали
Винт М5-6gх12.48.016 ОСТ 37.001.127-75
Заводской номер
001300-04
Количество на модель
6
№
32
Название детали
Винт
Заводской номер
001300-16
Количество на модель
2
№
33
Название детали
Гайка М6.6Н.5.019 ОСТ 37.001.124-75
Заводской номер
002100-3
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
002502-07
Количество на модель
2
№
35
Название детали
Пружина
Заводской номер
003700-03
Количество на модель
1
№
36
Название детали
Пружина
Заводской номер
003700-04
Количество на модель
1
№
37
Название детали
Пружина
Заводской номер
003700-08
Количество на модель
1
№
38
Название детали
Прокладка карбюратора
Заводской номер
Д24093
Количество на модель
1
№
39
Название детали
Ось
Заводской номер
К02-1107117-А
Количество на модель
1
№
40
Название детали
Пружина
Заводской номер
К06-1107106
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
К06-1107201-10
Количество на модель
1
№
42
Название детали
Кнопка
Заводской номер
К06-1107202
Количество на модель
1
№
43
Название детали
Утопитель диафрагмы
Заводской номер
К06-1107203-10
Количество на модель
1
№
44
Название детали
Болт штуцера
Заводской номер
К13-1107207
Количество на модель
1
№
45
Название детали
Сетка
Заводской номер
К13-1107208
Количество на модель
1
№
46
Название детали
Винт
Заводской номер
К16-1107102-Б
Количество на модель
1
№
47
Название детали
Штуцер
Заводской номер
К16А-1107122
Количество на модель
1
№
48
Название детали
Винт
Заводской номер
К22-1107616
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба (d=6,1, b=S=1,2) | 6Л.65Г.6402 | 1 | 1 | |||||
| Шайба (d=3,1, b=S=1) | 3Т.65Г.6402 | 6 | 6 | |||||
| Шайба (d=5,1, b=S=1) | 5Л.65Г.6402 | 6 | 6 | |||||
| 1 | Клапан обратный в сборе с замком, шайбой и пластиной | 11.1107305 | 1 | 1 | 1 | |||
| 2 | Мембрана | 11.1107370 | 1 | 1 | 2 | |||
| 3 | Валик заслонки | 11.1107520 | 1 | 1 | 3 | |||
| 4 | Рычаг | 11.1107540 | 1 | 1 | 4 | |||
| 5 | Заслонка воздушная в сборе | 11.1107565 | 1 | 1 | 5 | |||
| 6 | Игла клапана | 11.1107675 | 1 | 1 | 6 | |||
| 7 | Валик | 11.1107820 | 1 | 1 | 7 | |||
| 8 | Крышка в сборе | К06-1107200 | 1 | 1 | 8 | |||
| 9 | Шайба | 11.1107021 | 1 | 1 | 9 | |||
| 10 | Прокладка | 11.1107029 | 1 | 1 | 10 | |||
| 11 | Заглушка | 11.1107032 | 2 | 2 | 11 | |||
| 12 | Заглушка | 11.1107033 | 2 | 2 | 12 | |||
| 13 | Корпус | 11.1107106.2 | 1 | 1 | 13 | |||
| 14 | Шпилька | 11.1107114 | 2 | 2 | 14 | |||
| 15 | Распылитель | 11.1107171 | 1 | 1 | 15 | |||
| 16 | Жиклер | 11.1107216 | 1 | 1 | 16 | |||
| 17 | Корпус клапана | 11.1107306 | 1 | 1 | 17 | |||
| 18 | Пластина клапана | 11.1107307 | 1 | 1 | 18 | |||
| 19 | Замок клапана | 11.1107308 | 1 | 1 | 19 | |||
| 20 | Шайба | 11.1107309 | 1 | 1 | 20 | |||
| 21 | Рычаг | 11.1107386 | 1 | 1 | 21 | |||
| 22 | Винт муфты | 11.1107549 | 2 | 2 | 22 | |||
| 23 | Заслонка | 11.1107571 | 1 | 1 | 23 | |||
| 24 | Пружина | 11.1107575 | 1 | 1 | 24 | |||
| 25 | Ось | 11.1107576 | 1 | 1 | 25 | |||
| 26 | Клапан | 11.1107577 | 1 | 1 | 26 | |||
| 27 | Пружина | 11.1107578 | 1 | 1 | 27 | |||
| 28 | Седло | 11.1107674 | 1 | 1 | 28 | |||
| 29 | Заслонка дроссельная | 11.1107891 | 1 | 1 | 29 | |||
| 30 | Винт | 11.1107926 | 1 | 1 | 30 | |||
| 31 | Винт | 001300 | 2 | 2 | 31 | |||
| 32 | Винт М5-6gх12.48.016 ОСТ 37.001.127-75 | 001300-04 | 6 | 6 | 32 | |||
| 33 | Винт | 001300-16 | 2 | 2 | 33 | |||
| 34 | Гайка М6.6Н.5.019 ОСТ 37.001.124-75 | 002100-3 | 1 | 1 | 34 | |||
| 35 | Шайба | 002502-07 | 2 | 2 | 35 | |||
| 36 | Пружина | 003700-03 | 1 | 1 | 36 | |||
| 37 | Пружина | 003700-04 | 1 | 1 | 37 | |||
| 38 | Пружина | 003700-08 | 1 | 1 | 38 | |||
| 39 | Прокладка карбюратора | Д24093 | 1 | 1 | 39 | |||
| 40 | Ось | К02-1107117-А | 1 | 1 | 40 | |||
| 41 | Пружина | К06-1107106 | 1 | 1 | 41 | |||
| 42 | Крышка | К06-1107201-10 | 1 | 1 | 42 | |||
| 43 | Кнопка | К06-1107202 | 1 | 1 | 43 | |||
| 44 | Утопитель диафрагмы | К06-1107203-10 | 1 | 1 | 44 | |||
| 45 | Болт штуцера | К13-1107207 | 1 | 1 | 45 | |||
| 46 | Сетка | К13-1107208 | 1 | 1 | 46 | |||
| 47 | Винт | К16-1107102-Б | 1 | 1 | 47 | |||
| 48 | Штуцер | К16А-1107122 | 1 | 1 | 48 | |||
| 49 | Винт | К22-1107616 | 1 | 1 | 49 |
