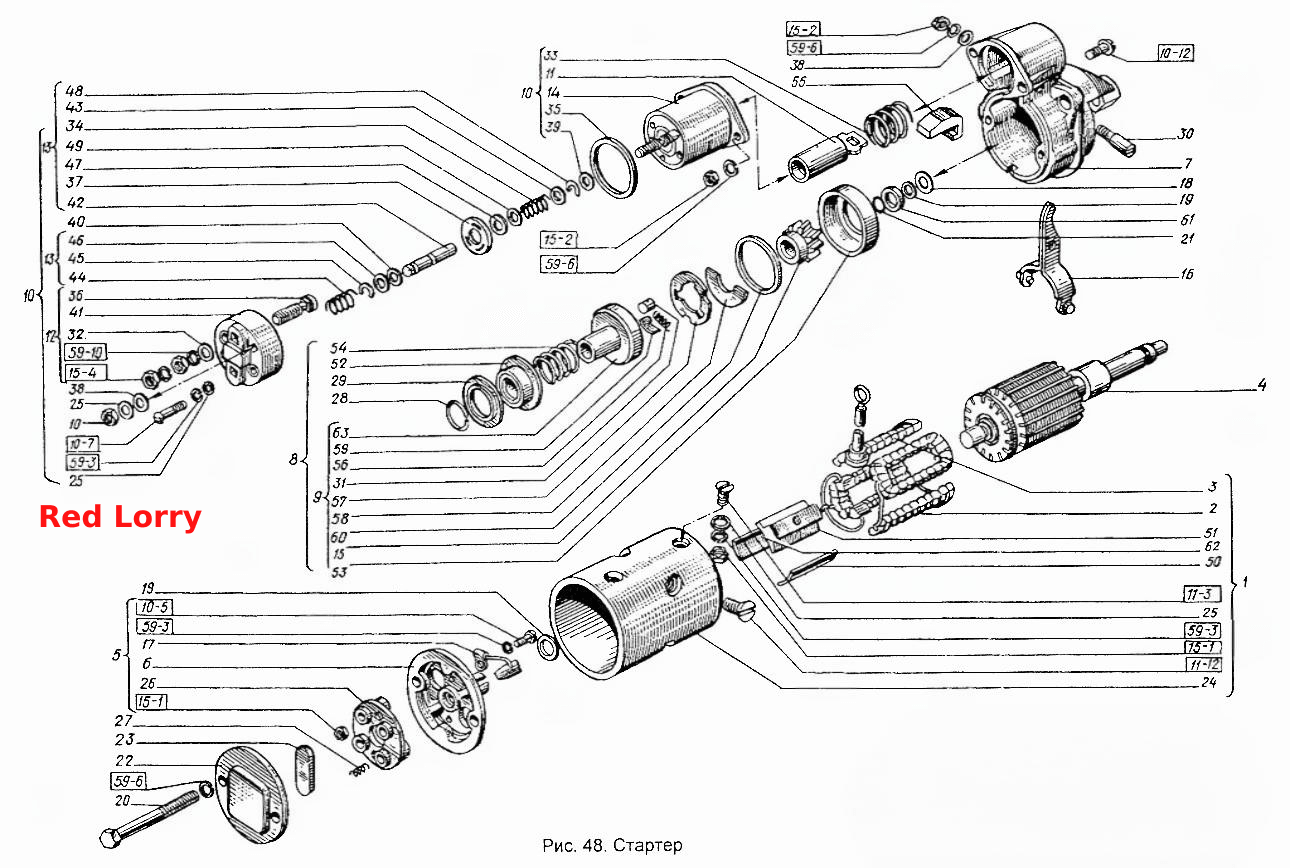

Пусковой двигатель. Стартер
100%
Название детали
Шайба
Заводской номер
5Т.65Г.6402
Количество на модель
5
№
Название детали
Винт (d=4, l=14, L0=14, H=2,8, D=7)
Заводской номер
М4х14.17473
Количество на модель
2
№
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
183
№
Название детали
Гайка
Заводской номер
М5.5915
Количество на модель
7
№
Название детали
Орех
Заводской номер
М4.5915
Количество на модель
3
№
Название детали
Винт (d=8, l=12, L0=12, H=4, D=14,5)
Заводской номер
М8х12.17475
Количество на модель
4
№
Название детали
Винт
Заводской номер
М5х18.17473
Количество на модель
16
№
Название детали
Винт (d=4, l=30, L0=14, H=2,8, D=7)
Заводской номер
М4х30.17473
Количество на модель
3
№
Название детали
Винт (d=4, l=12, L0=12, H=2, D=7,4)
Заводской номер
М4х12.17475
Количество на модель
1
№
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
564
№
Название детали
Шайба
Заводской номер
4.65Г.6402
Количество на модель
41
№
Название детали
Корпус
Заводской номер
СТ362А-3708100
Количество на модель
1
№
1
Название детали
Катушки полюсов последовательные
Заводской номер
СТ362-3708110-1
Количество на модель
1
№
2
Название детали
Катушка полюса
Заводской номер
СТ362-3708160-2
Количество на модель
1
№
3
Название детали
Якорь стартера
Заводской номер
СТ362-3708200-1
Количество на модель
1
№
4
Название детали
Крышка со стороны коллектора
Заводской номер
СТ362-3708300-3
Количество на модель
1
№
5
Название детали
Крышка со стороны коллектора с вкладышем
Заводской номер
СТ362-3708310-3
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
СТ362А-3708400-02
Количество на модель
1
№
7
Название детали
Привод
Заводской номер
СТ362А-3708600
Количество на модель
1
№
8
Название детали
Шестерня привода с муфтой
Заводской номер
СТ362А-3708610
Количество на модель
1
№
9
Название детали
Реле в сборе
Заводской номер
РС904-3708000
Количество на модель
1
№
10
Название детали
Якорь
Заводской номер
РС904-3708010-2
Количество на модель
1
№
11
Название детали
Крышка реле
Заводской номер
РС904-3708030-2
Количество на модель
1
№
12
Название детали
Шток
Заводской номер
РС904-3708060-1
Количество на модель
1
№
13
Название детали
Ярмо с катушкой
Заводской номер
РС904-3708100-2
Количество на модель
1
№
14
Название детали
Шестерня привода с вкладышами
Заводской номер
СТ350Д-3708620
Количество на модель
1
№
15
Название детали
Рычаг
Заводской номер
СТ351-3708020-1
Количество на модель
1
№
16
Название детали
Щетка массовая
Заводской номер
ФЭ3.596.807
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
СТ362-3708001
Количество на модель
1
№
18
Название детали
Шайба 10
Заводской номер
СТ362-3708002
Количество на модель
2
№
19
Название детали
Болт стяжной
Заводской номер
СТ362-3708003
Количество на модель
2
№
20
Название детали
Кольцо запорное
Заводской номер
СТ362-3708008
Количество на модель
1
№
21
Название детали
Колпак
Заводской номер
СТ362-3708043-3
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
СТ362-3708046
Количество на модель
1
№
23
Название детали
Корпус
Заводской номер
СТ362А-3708101
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
СТ362-3708113
Количество на модель
4
№
25
Название детали
Щеткодержатель
Заводской номер
СТ362-3708303-2
Количество на модель
1
№
26
Название детали
Пружина щетки
Заводской номер
СТ362-3708304
Количество на модель
4
№
27
Название детали
Кольцо запорное
Заводской номер
СТ362-3708602
Количество на модель
1
№
28
Название детали
Шайба опорная
Заводской номер
СТ362-3708633
Количество на модель
1
№
29
Название детали
Ось рычага
Заводской номер
23.3708019
Количество на модель
1
№
30
Название детали
Ролик
Заводской номер
BIV6х8,5Пр
Количество на модель
3
№
31
Название детали
Шайба 8
Заводской номер
ВМ30-3737013
Количество на модель
2
№
32
Название детали
Пружина
Заводской номер
РС14-3708004
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
РС14-3708007
Количество на модель
1
№
34
Название детали
Прокладка
Заводской номер
РС900-3708002
Количество на модель
1
№
35
Название детали
Болт контактный
Заводской номер
РС900-3708033
Количество на модель
2
№
36
Название детали
Пластина
Заводской номер
РС901-3708003
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
РС904-3708006
Количество на модель
2
№
38
Название детали
Шайба изоляционная
Заводской номер
РС904-3708008
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
РС904-3708015
Количество на модель
7
№
40
Название детали
Крышка реле
Заводской номер
РС904-3708031-2
Количество на модель
1
№
41
Название детали
Шток
Заводской номер
РС904-3708061
Количество на модель
1
№
42
Название детали
Шайба замковая
Заводской номер
РС904-3708062
Количество на модель
1
№
43
Название детали
Пружина
Заводской номер
РС904-3708064
Количество на модель
1
№
44
Название детали
Скоба
Заводской номер
РС904-3708065
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
РС904-3708066
Количество на модель
1
№
46
Название детали
Шайба
Заводской номер
РС904-3708067
Количество на модель
1
№
47
Название детали
Шайба упорная быстро-съемная
Заводской номер
РС904-3708068
Количество на модель
1
№
48
Название детали
Шайба
Заводской номер
РС904-3708069
Количество на модель
1
№
49
Название детали
Изоляция
Заводской номер
СТ22-3708103
Количество на модель
1
№
50
Название детали
Полюс
Заводской номер
СТ114-3708102-2
Количество на модель
4
№
51
Название детали
Чашка втулки отводки
Заводской номер
СТ114-3708607
Количество на модель
1
№
52
Название детали
Крышка муфты
Заводской номер
СТ350Д-3708614-1
Количество на модель
1
№
53
Название детали
Пружина
Заводской номер
СТ351-3708603
Количество на модель
1
№
54
Название детали
Прокладка уплотнительная
Заводской номер
СТ352Д-3708009
Количество на модель
1
№
55
Название детали
Пружина
Заводской номер
СТ352Д-3708612
Количество на модель
3
№
56
Название детали
Шайба упорная
Заводской номер
СТ352Д-3708617
Количество на модель
1
№
57
Название детали
Шайба специальная
Заводской номер
СТ352Д-3708618
Количество на модель
2
№
58
Название детали
Колодка
Заводской номер
СТ352Д-3708619-1
Количество на модель
3
№
59
Название детали
Кольцо уплотнительное
Заводской номер
СТ352Д-3708625
Количество на модель
1
№
60
Название детали
Кольцо упорное
Заводской номер
СТ354-3708005
Количество на модель
1
№
61
Название детали
Изоляция
Заводской номер
СТ365-3708108-1
Количество на модель
1
№
62
Название детали
Втулка направляющая
Заводской номер
СТ366Б-3708631
Количество на модель
1
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | 5Т.65Г.6402 | 5 | 5 | |||||
| Винт (d=4, l=14, L0=14, H=2,8, D=7) | М4х14.17473 | 2 | 2 | |||||
| Гайка | М8.5915 | 183 | 183 | |||||
| Гайка | М5.5915 | 7 | 7 | |||||
| Орех | М4.5915 | 3 | 3 | |||||
| Винт (d=8, l=12, L0=12, H=4, D=14,5) | М8х12.17475 | 4 | 4 | |||||
| Винт | М5х18.17473 | 16 | 16 | |||||
| Винт (d=4, l=30, L0=14, H=2,8, D=7) | М4х30.17473 | 3 | 3 | |||||
| Винт (d=4, l=12, L0=12, H=2, D=7,4) | М4х12.17475 | 1 | 1 | |||||
| Шайба | 8.65Г.6402 | 564 | 564 | |||||
| Шайба | 4.65Г.6402 | 41 | 41 | |||||
| 1 | Корпус | СТ362А-3708100 | 1 | 1 | 1 | |||
| 2 | Катушки полюсов последовательные | СТ362-3708110-1 | 1 | 1 | 2 | |||
| 3 | Катушка полюса | СТ362-3708160-2 | 1 | 1 | 3 | |||
| 4 | Якорь стартера | СТ362-3708200-1 | 1 | 1 | 4 | |||
| 5 | Крышка со стороны коллектора | СТ362-3708300-3 | 1 | 1 | 5 | |||
| 6 | Крышка со стороны коллектора с вкладышем | СТ362-3708310-3 | 1 | 1 | 6 | |||
| 7 | Крышка | СТ362А-3708400-02 | 1 | 1 | 7 | |||
| 8 | Привод | СТ362А-3708600 | 1 | 1 | 8 | |||
| 9 | Шестерня привода с муфтой | СТ362А-3708610 | 1 | 1 | 9 | |||
| 10 | Реле в сборе | РС904-3708000 | 1 | 1 | 10 | |||
| 11 | Якорь | РС904-3708010-2 | 1 | 1 | 11 | |||
| 12 | Крышка реле | РС904-3708030-2 | 1 | 1 | 12 | |||
| 13 | Шток | РС904-3708060-1 | 1 | 1 | 13 | |||
| 14 | Ярмо с катушкой | РС904-3708100-2 | 1 | 1 | 14 | |||
| 15 | Шестерня привода с вкладышами | СТ350Д-3708620 | 1 | 1 | 15 | |||
| 16 | Рычаг | СТ351-3708020-1 | 1 | 1 | 16 | |||
| 17 | Щетка массовая | ФЭ3.596.807 | 2 | 2 | 17 | |||
| 18 | Шайба | СТ362-3708001 | 1 | 1 | 18 | |||
| 19 | Шайба 10 | СТ362-3708002 | 2 | 2 | 19 | |||
| 20 | Болт стяжной | СТ362-3708003 | 2 | 2 | 20 | |||
| 21 | Кольцо запорное | СТ362-3708008 | 1 | 1 | 21 | |||
| 22 | Колпак | СТ362-3708043-3 | 1 | 1 | 22 | |||
| 23 | Прокладка | СТ362-3708046 | 1 | 1 | 23 | |||
| 24 | Корпус | СТ362А-3708101 | 1 | 1 | 24 | |||
| 25 | Шайба | СТ362-3708113 | 4 | 4 | 25 | |||
| 26 | Щеткодержатель | СТ362-3708303-2 | 1 | 1 | 26 | |||
| 27 | Пружина щетки | СТ362-3708304 | 4 | 4 | 27 | |||
| 28 | Кольцо запорное | СТ362-3708602 | 1 | 1 | 28 | |||
| 29 | Шайба опорная | СТ362-3708633 | 1 | 1 | 29 | |||
| 30 | Ось рычага | 23.3708019 | 1 | 1 | 30 | |||
| 31 | Ролик | BIV6х8,5Пр | 3 | 3 | 31 | |||
| 32 | Шайба 8 | ВМ30-3737013 | 2 | 2 | 32 | |||
| 33 | Пружина | РС14-3708004 | 1 | 1 | 33 | |||
| 34 | Пружина | РС14-3708007 | 1 | 1 | 34 | |||
| 35 | Прокладка | РС900-3708002 | 1 | 1 | 35 | |||
| 36 | Болт контактный | РС900-3708033 | 2 | 2 | 36 | |||
| 37 | Пластина | РС901-3708003 | 1 | 1 | 37 | |||
| 38 | Шайба | РС904-3708006 | 2 | 2 | 38 | |||
| 39 | Шайба изоляционная | РС904-3708008 | 1 | 1 | 39 | |||
| 40 | Шайба | РС904-3708015 | 7 | 7 | 40 | |||
| 41 | Крышка реле | РС904-3708031-2 | 1 | 1 | 41 | |||
| 42 | Шток | РС904-3708061 | 1 | 1 | 42 | |||
| 43 | Шайба замковая | РС904-3708062 | 1 | 1 | 43 | |||
| 44 | Пружина | РС904-3708064 | 1 | 1 | 44 | |||
| 45 | Скоба | РС904-3708065 | 1 | 1 | 45 | |||
| 46 | Шайба | РС904-3708066 | 1 | 1 | 46 | |||
| 47 | Шайба | РС904-3708067 | 1 | 1 | 47 | |||
| 48 | Шайба упорная быстро-съемная | РС904-3708068 | 1 | 1 | 48 | |||
| 49 | Шайба | РС904-3708069 | 1 | 1 | 49 | |||
| 50 | Изоляция | СТ22-3708103 | 1 | 1 | 50 | |||
| 51 | Полюс | СТ114-3708102-2 | 4 | 4 | 51 | |||
| 52 | Чашка втулки отводки | СТ114-3708607 | 1 | 1 | 52 | |||
| 53 | Крышка муфты | СТ350Д-3708614-1 | 1 | 1 | 53 | |||
| 54 | Пружина | СТ351-3708603 | 1 | 1 | 54 | |||
| 55 | Прокладка уплотнительная | СТ352Д-3708009 | 1 | 1 | 55 | |||
| 56 | Пружина | СТ352Д-3708612 | 3 | 3 | 56 | |||
| 57 | Шайба упорная | СТ352Д-3708617 | 1 | 1 | 57 | |||
| 58 | Шайба специальная | СТ352Д-3708618 | 2 | 2 | 58 | |||
| 59 | Колодка | СТ352Д-3708619-1 | 3 | 3 | 59 | |||
| 60 | Кольцо уплотнительное | СТ352Д-3708625 | 1 | 1 | 60 | |||
| 61 | Кольцо упорное | СТ354-3708005 | 1 | 1 | 61 | |||
| 62 | Изоляция | СТ365-3708108-1 | 1 | 1 | 62 | |||
| 63 | Втулка направляющая | СТ366Б-3708631 | 1 | 1 | 63 |
