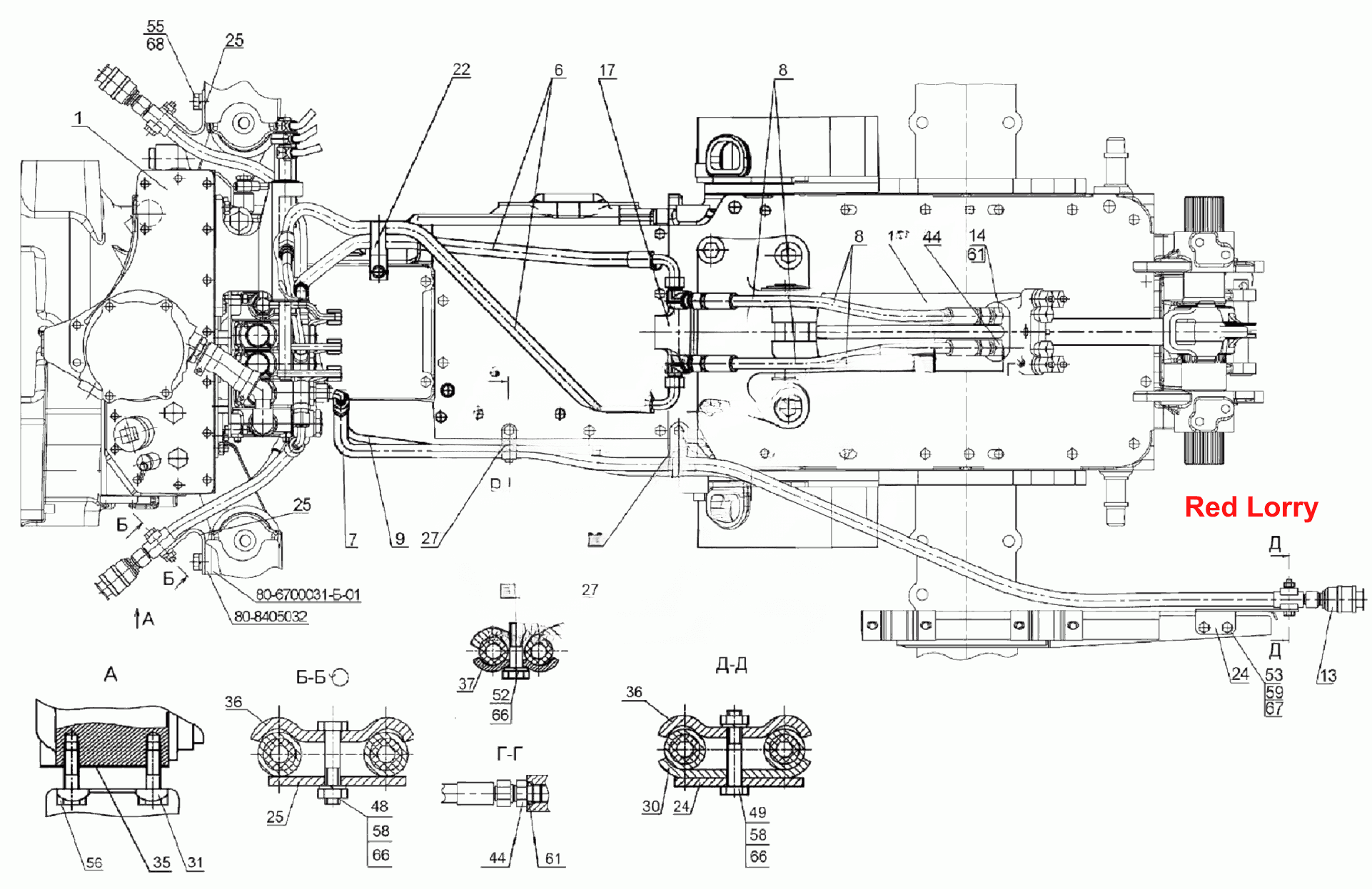

Гидросистема Р90-4600010-03
100%
Название детали
Гидросистема
Заводской номер
Р90-4600010-03
Количество на модель
№
Название детали
Корпус
Заводской номер
М036.50Б.20
Количество на модель
6
№
Название детали
Штекер
Заводской номер
НР10-4МХ0041А0
Количество на модель
6
№
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
2
№
Название детали
Корпус гидросистемы
Заводской номер
Р85-4600015-04
Количество на модель
1
№
1
Название детали
Рукав высокого давления
Заводской номер
680-4607140-06
Количество на модель
2
№
6
Название детали
Рукав высокого давления
Заводской номер
680-4607140-03
Количество на модель
1
№
7
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.140
Количество на модель
2
№
8
Название детали
Рукав высокого давления
Заводской номер
П100-4607140
Количество на модель
1
№
9
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
2
№
13
Название детали
Клапан замедлительный
Заводской номер
Н.036.65.000-А2-06
Количество на модель
1
№
14
Название детали
Цилиндр
Заводской номер
Ц100х200-3
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
80-4607050
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
П80-4607013-01
Количество на модель
2
№
22
Название детали
Кронштейн
Заводской номер
М80-4607014
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
М80-4607017
Количество на модель
2
№
25
Название детали
Кронштейн
Заводской номер
80-4607169
Количество на модель
1
№
27
Название детали
Планка
Заводской номер
70-4607156
Количество на модель
1
№
30
Название детали
Пластина
Заводской номер
70-4607168
Количество на модель
2
№
31
Название детали
Прокладка
Заводской номер
50-4608049
Количество на модель
1
№
35
Название детали
Планка
Заводской номер
40-4607029-А
Количество на модель
3
№
36
Название детали
Планка
Заводской номер
70-3407146
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
1
№
44
Название детали
Болт
Заводской номер
М8-6gх40.88.35.019
Количество на модель
2
№
48
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8-6gх45.88.35.019
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
2
№
53
Название детали
Болт
Заводской номер
М12-6gх30.88.35.019
Количество на модель
1
№
55
Название детали
Болт
Заводской номер
М14х1,5-6gх45.88.35.019
Количество на модель
4
№
56
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
3
№
58
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
2
№
59
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
2
№
61
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
66
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
2
№
67
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
1
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | Р90-4600010-03 | |||||||
| Корпус | М036.50Б.20 | 6 | 6 | |||||
| Штекер | НР10-4МХ0041А0 | 6 | 6 | |||||
| Корпус левый | М036.50Б.10 | 2 | 2 | |||||
| 1 | Корпус гидросистемы | Р85-4600015-04 | 1 | 1 | 1 | |||
| 6 | Рукав высокого давления | 680-4607140-06 | 2 | 2 | 6 | |||
| 7 | Рукав высокого давления | 680-4607140-03 | 1 | 1 | 7 | |||
| 8 | Рукав высокого давления | Н.036.83.140 | 2 | 2 | 8 | |||
| 9 | Рукав высокого давления | П100-4607140 | 1 | 1 | 9 | |||
| 13 | Муфта | НР10-3МХ0041А0 | 2 | 2 | 13 | |||
| 14 | Клапан замедлительный | Н.036.65.000-А2-06 | 1 | 1 | 14 | |||
| 15 | Цилиндр | Ц100х200-3 | 1 | 1 | 15 | |||
| 17 | Кронштейн | 80-4607050 | 1 | 1 | 17 | |||
| 22 | Хомут | П80-4607013-01 | 2 | 2 | 22 | |||
| 24 | Кронштейн | М80-4607014 | 1 | 1 | 24 | |||
| 25 | Кронштейн | М80-4607017 | 2 | 2 | 25 | |||
| 27 | Кронштейн | 80-4607169 | 1 | 1 | 27 | |||
| 30 | Планка | 70-4607156 | 1 | 1 | 30 | |||
| 31 | Пластина | 70-4607168 | 2 | 2 | 31 | |||
| 35 | Прокладка | 50-4608049 | 1 | 1 | 35 | |||
| 36 | Планка | 40-4607029-А | 3 | 3 | 36 | |||
| 37 | Планка | 70-3407146 | 1 | 1 | 37 | |||
| 44 | Штуцер | 70-1405089 | 1 | 1 | 44 | |||
| 48 | Болт | М8-6gх40.88.35.019 | 2 | 2 | 48 | |||
| 49 | Болт ГОСТ 7796-70 | М8-6gх45.88.35.019 | 1 | 1 | 49 | |||
| 52 | Болт | М8-6gх35.88.35.019 | 1 | 1 | 52 | |||
| 53 | Болт | М10-6gх25.88.35.019 | 2 | 2 | 53 | |||
| 55 | Болт | М12-6gх30.88.35.019 | 1 | 1 | 55 | |||
| 56 | Болт | М14х1,5-6gх45.88.35.019 | 4 | 4 | 56 | |||
| 58 | Гайка | М8-6Н.6.019 | 3 | 3 | 58 | |||
| 59 | Гайка | М10-6Н.6.019 | 2 | 2 | 59 | |||
| 61 | Кольцо | 017-022-30-1-4 | 2 | 2 | 61 | |||
| 66 | Шайба 8Т | Шайба8Т | 4 | 4 | 66 | |||
| 67 | Шайба | Шайба10.ОТ | 2 | 2 | 67 | |||
| 68 | Шайба | Шайба12.ОТ | 1 | 1 | 68 |
