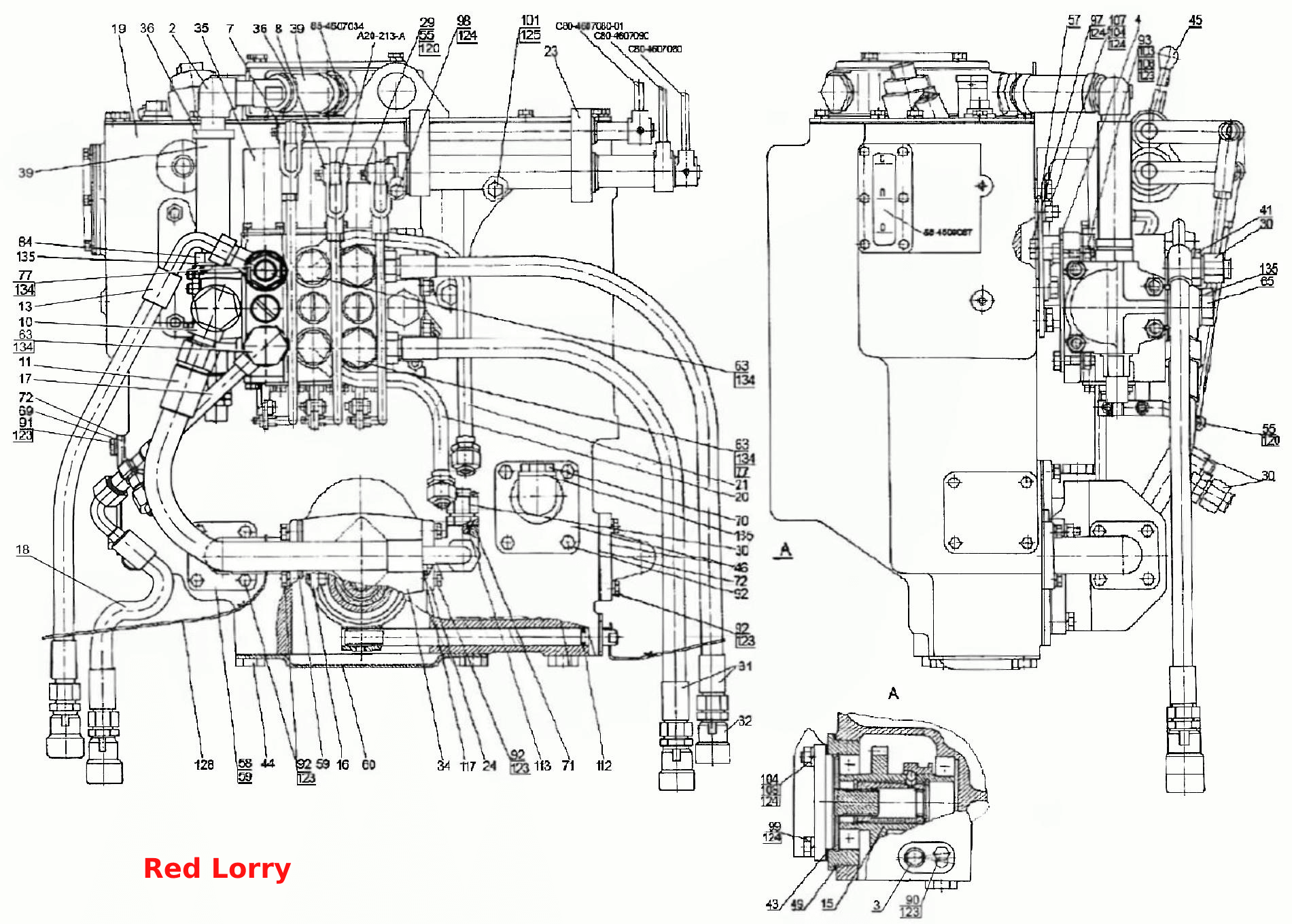

Корпус гидросистемы Р85-4600015-04
100%
Название детали
Корпус гидросистемы
Заводской номер
Р85-4600015-04
Количество на модель
1
№
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
4
№
Название детали
Угольник
Заводской номер
Р85-4607420
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
85-4604040-Б
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
Р1221-4607030
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
Р1221-4607260-01
Количество на модель
1
№
7
Название детали
Тяга
Заводской номер
Р1221-4607260
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
952-4607080
Количество на модель
1
№
10
Название детали
Рукав высокого давления
Заводской номер
952-4607140-09
Количество на модель
1
№
11
Название детали
Рукав высокого давления
Заводской номер
680-4607140-04
Количество на модель
1
№
13
Название детали
Привод насоса
Заводской номер
80-4604010
Количество на модель
1
№
15
Название детали
Вилка
Заводской номер
85-4604030
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
Р1221-4607130
Количество на модель
1
№
17
Название детали
Рукав высокого давления
Заводской номер
680-4607140
Количество на модель
1
№
18
Название детали
Корпус гидросистемы
Заводской номер
85-4608010
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
85-4607060-Б
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
85-4607080-Б
Количество на модель
1
№
21
Название детали
Кронштейн
Заводской номер
80-4607040-04
Количество на модель
1
№
23
Название детали
Патрубок
Заводской номер
Д80-4607100
Количество на модель
1
№
24
Название детали
Палец
Заводской номер
А61-030-А1
Количество на модель
3
№
29
Название детали
Заглушка
Заводской номер
Н.036.12.010
Количество на модель
5
№
30
Название детали
Рукав высокого давления
Заводской номер
ПН.036.83.040
Количество на модель
2
№
31
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
4
№
32
Название детали
Насос
Заводской номер
НШ32М-3
Количество на модель
1
№
34
Название детали
Насос
Заводской номер
НШ32МА-3
Количество на модель
1
№
34
Название детали
Насос шестеренный
Заводской номер
НШ32УКФ-3
Количество на модель
1
№
34
Название детали
Насос шестеренный
Заводской номер
НШ32Д-3
Количество на модель
1
№
34
Название детали
Насос
Заводской номер
НШ32УВ-3
Количество на модель
1
№
34
Название детали
Распределитель
Заводской номер
РП70-890
Количество на модель
1
№
35
Название детали
Хомут
Заводской номер
ХС-31
Количество на модель
4
№
36
Название детали
Шланг Рукав
Заводской номер
Р85-4607063-В
Количество на модель
2
№
39
Название детали
Штуцер
Заводской номер
952-4607061
Количество на модель
1
№
41
Название детали
Прокладка
Заводской номер
36-1022054-А
Количество на модель
1
№
43
Название детали
Пробка резьбовая
Заводской номер
1221-1802091
Количество на модель
3
№
44
Название детали
Наконечник рычага
Заводской номер
70-3401093
Количество на модель
3
№
45
Название детали
Патрубок
Заводской номер
85-3407101
Количество на модель
2
№
46
Название детали
Прокладка
Заводской номер
70-4604037
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
70-4607144
Количество на модель
6
№
55
Название детали
Кронштейн
Заводской номер
50-4607032-Б
Количество на модель
1
№
57
Название детали
Патрубок
Заводской номер
50-4607096-А
Количество на модель
1
№
58
Название детали
Прокладка
Заводской номер
50-4607097
Количество на модель
4
№
59
Название детали
Крышка
Заводской номер
50-4607099
Количество на модель
1
№
60
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
5
№
63
Название детали
Болт
Заводской номер
40-4607037
Количество на модель
1
№
65
Название детали
Крышка
Заводской номер
70-4608019
Количество на модель
1
№
69
Название детали
Пробка
Заводской номер
85-4608021
Количество на модель
2
№
70
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
1
№
71
Название детали
Прокладка
Заводской номер
70-4608033
Количество на модель
3
№
72
Название детали
Угольник
Заводской номер
530-4614029
Количество на модель
4
№
77
Название детали
Штуцер
Заводской номер
1221-3407110
Количество на модель
1
№
84
Название детали
Болт
Заводской номер
М8-6gх16.88.35.019
Количество на модель
1
№
90
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
4
№
91
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
20
№
92
Название детали
Болт
Заводской номер
М8-6gх30.88.35.019
Количество на модель
4
№
93
Название детали
Болт
Заводской номер
М10-6gх20.88.35.019
Количество на модель
3
№
97
Название детали
Болт
Заводской номер
М10-6gх30.88.35.019
Количество на модель
1
№
98
Название детали
Болт
Заводской номер
М10-6gх40.88.35.019
Количество на модель
2
№
99
Название детали
Болт
Заводской номер
М12-6gх35.88.35.019
Количество на модель
2
№
101
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
103
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
5
№
104
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
4
№
106
Название детали
Шпилька
Заводской номер
М103р,6gх20.66.019
Количество на модель
3
№
107
Название детали
Шпилька
Заводской номер
М103р,6gх35.66.019
Количество на модель
2
№
108
Название детали
Кольцо
Заводской номер
013-017-25-1-4
Количество на модель
1
№
112
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
1
№
113
Название детали
Кольцо
Заводской номер
035-040-30-1-4
Количество на модель
1
№
117
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
6
№
120
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
29
№
123
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
11
№
124
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
2
№
125
Название детали
Проволока
Заводской номер
1,0-О-С
Количество на модель
1
№
128
Название детали
Шайба
Заводской номер
РМ1,2
Количество на модель
12
№
134
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
12
№
134
Название детали
Шайба
Заводской номер
РМ24
Количество на модель
5
№
135
Название детали
Шайба
Заводской номер
40-4607033-А
Количество на модель
5
№
135
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус гидросистемы | Р85-4600015-04 | 1 | 1 | |||||
| Корпус левый | М036.50Б.10 | 4 | 4 | |||||
| 2 | Угольник | Р85-4607420 | 1 | 1 | 2 | |||
| 3 | Вал | 85-4604040-Б | 1 | 1 | 3 | |||
| 4 | Кронштейн | Р1221-4607030 | 1 | 1 | 4 | |||
| 7 | Тяга | Р1221-4607260-01 | 1 | 1 | 7 | |||
| 8 | Тяга | Р1221-4607260 | 2 | 2 | 8 | |||
| 10 | Штуцер | 952-4607080 | 1 | 1 | 10 | |||
| 11 | Рукав высокого давления | 952-4607140-09 | 1 | 1 | 11 | |||
| 13 | Рукав высокого давления | 680-4607140-04 | 1 | 1 | 13 | |||
| 15 | Привод насоса | 80-4604010 | 1 | 1 | 15 | |||
| 16 | Вилка | 85-4604030 | 1 | 1 | 16 | |||
| 17 | Труба | Р1221-4607130 | 1 | 1 | 17 | |||
| 18 | Рукав высокого давления | 680-4607140 | 1 | 1 | 18 | |||
| 19 | Корпус гидросистемы | 85-4608010 | 1 | 1 | 19 | |||
| 20 | Труба | 85-4607060-Б | 1 | 1 | 20 | |||
| 21 | Труба | 85-4607080-Б | 1 | 1 | 21 | |||
| 23 | Кронштейн | 80-4607040-04 | 1 | 1 | 23 | |||
| 24 | Патрубок | Д80-4607100 | 1 | 1 | 24 | |||
| 29 | Палец | А61-030-А1 | 3 | 3 | 29 | |||
| 30 | Заглушка | Н.036.12.010 | 5 | 5 | 30 | |||
| 31 | Рукав высокого давления | ПН.036.83.040 | 2 | 2 | 31 | |||
| 32 | Муфта | НР10-3МХ0041А0 | 4 | 4 | 32 | |||
| 34 | Насос | НШ32М-3 | 1 | 1 | 34 | |||
| 34 | Насос | НШ32МА-3 | 1 | 1 | 34 | |||
| 34 | Насос шестеренный | НШ32УКФ-3 | 1 | 1 | 34 | |||
| 34 | Насос шестеренный | НШ32Д-3 | 1 | 1 | 34 | |||
| 34 | Насос | НШ32УВ-3 | 1 | 1 | 34 | |||
| 35 | Распределитель | РП70-890 | 1 | 1 | 35 | |||
| 36 | Хомут | ХС-31 | 4 | 4 | 36 | |||
| 39 | Шланг Рукав | Р85-4607063-В | 2 | 2 | 39 | |||
| 41 | Штуцер | 952-4607061 | 1 | 1 | 41 | |||
| 43 | Прокладка | 36-1022054-А | 1 | 1 | 43 | |||
| 44 | Пробка резьбовая | 1221-1802091 | 3 | 3 | 44 | |||
| 45 | Наконечник рычага | 70-3401093 | 3 | 3 | 45 | |||
| 46 | Патрубок | 85-3407101 | 2 | 2 | 46 | |||
| 49 | Прокладка | 70-4604037 | 1 | 1 | 49 | |||
| 55 | Шайба | 70-4607144 | 6 | 6 | 55 | |||
| 57 | Кронштейн | 50-4607032-Б | 1 | 1 | 57 | |||
| 58 | Патрубок | 50-4607096-А | 1 | 1 | 58 | |||
| 59 | Прокладка | 50-4607097 | 4 | 4 | 59 | |||
| 60 | Крышка | 50-4607099 | 1 | 1 | 60 | |||
| 63 | Болт | 40-4607032 | 5 | 5 | 63 | |||
| 65 | Болт | 40-4607037 | 1 | 1 | 65 | |||
| 69 | Крышка | 70-4608019 | 1 | 1 | 69 | |||
| 70 | Пробка | 85-4608021 | 2 | 2 | 70 | |||
| 71 | Штуцер | 70-1405089 | 1 | 1 | 71 | |||
| 72 | Прокладка | 70-4608033 | 3 | 3 | 72 | |||
| 77 | Угольник | 530-4614029 | 4 | 4 | 77 | |||
| 84 | Штуцер | 1221-3407110 | 1 | 1 | 84 | |||
| 90 | Болт | М8-6gх16.88.35.019 | 1 | 1 | 90 | |||
| 91 | Болт | М8-6gх20.88.35.019 | 4 | 4 | 91 | |||
| 92 | Болт | М8-6gх25.88.35.019 | 20 | 20 | 92 | |||
| 93 | Болт | М8-6gх30.88.35.019 | 4 | 4 | 93 | |||
| 97 | Болт | М10-6gх20.88.35.019 | 3 | 3 | 97 | |||
| 98 | Болт | М10-6gх30.88.35.019 | 1 | 1 | 98 | |||
| 99 | Болт | М10-6gх40.88.35.019 | 2 | 2 | 99 | |||
| 101 | Болт | М12-6gх35.88.35.019 | 2 | 2 | 101 | |||
| 103 | Гайка | М8-6Н.6.019 | 4 | 4 | 103 | |||
| 104 | Гайка | М10-6Н.6.019 | 5 | 5 | 104 | |||
| 106 | Шайба | С8.01.019 | 4 | 4 | 106 | |||
| 107 | Шпилька | М103р,6gх20.66.019 | 3 | 3 | 107 | |||
| 108 | Шпилька | М103р,6gх35.66.019 | 2 | 2 | 108 | |||
| 112 | Кольцо | 013-017-25-1-4 | 1 | 1 | 112 | |||
| 113 | Кольцо | 017-022-30-1-4 | 1 | 1 | 113 | |||
| 117 | Кольцо | 035-040-30-1-4 | 1 | 1 | 117 | |||
| 120 | Шплинт | 3,2х18.019 | 6 | 6 | 120 | |||
| 123 | Шайба 8Т | Шайба8Т | 29 | 29 | 123 | |||
| 124 | Шайба | Шайба10.ОТ | 11 | 11 | 124 | |||
| 125 | Шайба | Шайба12.ОТ | 2 | 2 | 125 | |||
| 128 | Проволока | 1,0-О-С | 1 | 1 | 128 | |||
| 134 | Шайба | РМ1,2 | 12 | 12 | 134 | |||
| 134 | Шайба | 40-4607038-А | 12 | 12 | 134 | |||
| 135 | Шайба | РМ24 | 5 | 5 | 135 | |||
| 135 | Шайба | 40-4607033-А | 5 | 5 | 135 |
