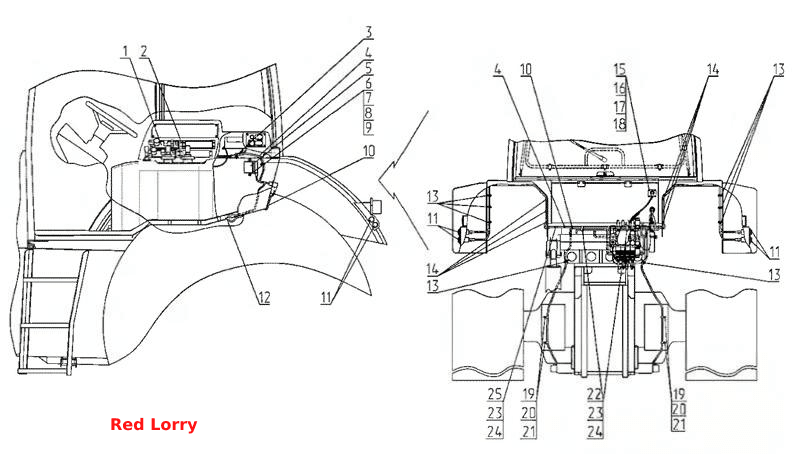

Управление задним навесным устройством (2522.1/3022.1/2822.1)
100%
Название детали
Панель управления
Заводской номер
0 538 201611
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
B.M4-6gx20.58.019
Количество на модель
4
№
2
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
3
№
3
Название детали
Жгут
Заводской номер
3022-3724890
Количество на модель
1
№
4
Название детали
Блок электронный
Заводской номер
R 917 004 743
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
M6-6gx30.88.35.019
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
8
Название детали
Втулка
Заводской номер
P50-4616023
Количество на модель
2
№
9
Название детали
Жгут
Заводской номер
3022-3724895
Количество на модель
1
№
10
Название детали
Выключатель кнопочный
Заводской номер
145 000 AB
Количество на модель
4
№
11
Название детали
Втулка
Заводской номер
70-3723042-02
Количество на модель
1
№
12
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
12
№
13
Название детали
Хомут
Заводской номер
1221-8700022
Количество на модель
6
№
14
Название детали
Винт
Заводской номер
B.M3-6gx16.58.019
Количество на модель
4
№
15
Название детали
Гайка
Заводской номер
М3-6Н.6.019
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
С3.01.019
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
3Т
Количество на модель
4
№
18
Название детали
Скоба
Заводской номер
50-3723021
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
M8-6gx16.88.35.019
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
8Т
Количество на модель
4
№
21
Название детали
Хомут
Заводской номер
1321-8700019-01
Количество на модель
3
№
22
Название детали
Болт
Заводской номер
M6-6gx12.88.35.019
Количество на модель
4
№
23
Название детали
Хомут
Заводской номер
1321-8700019-02
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель управления | 0 538 201611 | 1 | 1 | 1 | |||
| 2 | Винт | B.M4-6gx20.58.019 | 4 | 4 | 2 | |||
| 3 | Манжета | 80-3723045 | 3 | 3 | 3 | |||
| 4 | Жгут | 3022-3724890 | 1 | 1 | 4 | |||
| 5 | Блок электронный | R 917 004 743 | 1 | 1 | 5 | |||
| 6 | Болт | M6-6gx30.88.35.019 | 2 | 2 | 6 | |||
| 7 | Шайба | С6.01.019 | 2 | 2 | 7 | |||
| 8 | Шайба | 6Т | 2 | 2 | 8 | |||
| 9 | Втулка | P50-4616023 | 2 | 2 | 9 | |||
| 10 | Жгут | 3022-3724895 | 1 | 1 | 10 | |||
| 11 | Выключатель кнопочный | 145 000 AB | 4 | 4 | 11 | |||
| 12 | Втулка | 70-3723042-02 | 1 | 1 | 12 | |||
| 13 | Манжета | 80-3723045-01 | 12 | 12 | 13 | |||
| 14 | Хомут | 1221-8700022 | 6 | 6 | 14 | |||
| 15 | Винт | B.M3-6gx16.58.019 | 4 | 4 | 15 | |||
| 16 | Гайка | М3-6Н.6.019 | 4 | 4 | 16 | |||
| 17 | Шайба | С3.01.019 | 4 | 4 | 17 | |||
| 18 | Шайба | 3Т | 4 | 4 | 18 | |||
| 19 | Скоба | 50-3723021 | 4 | 4 | 19 | |||
| 20 | Болт | M8-6gx16.88.35.019 | 4 | 4 | 20 | |||
| 21 | Шайба | 8Т | 4 | 4 | 21 | |||
| 22 | Хомут | 1321-8700019-01 | 3 | 3 | 22 | |||
| 23 | Болт | M6-6gx12.88.35.019 | 4 | 4 | 23 | |||
| 25 | Хомут | 1321-8700019-02 | 1 | 1 | 25 |
