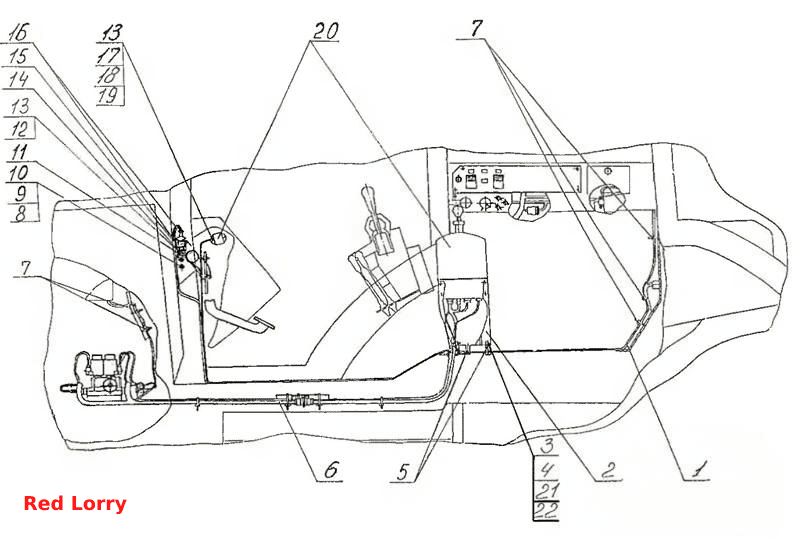

Управление переключением передач (2522ДВ/3 022ДВ/2822ДЦ)
100%
Название детали
Жгут
Заводской номер
2522-3724880-Е
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
2522-8700715
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
M10-6gx60.88.35.019
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
10 ОТ
Количество на модель
4
№
4
Название детали
Втулка
Заводской номер
2522-8700718
Количество на модель
4
№
5
Название детали
Жгут
Заводской номер
2522-3724885-Е
Количество на модель
1
№
6
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
12
№
7
Название детали
Болт
Заводской номер
M8-6gx20.58.019
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
8Т
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
2102-8700713
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
M6-6gx20.88.35.019
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
3
№
13
Название детали
Шайба
Заводской номер
С16.01.019
Количество на модель
1
№
14
Название детали
Выключатель
Заводской номер
ВК 12-51
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
9
№
16
Название детали
Винт
Заводской номер
B.M6-6gx20.58.019
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
19
Название детали
Винт
Заводской номер
M6-6gx60.46.019
Количество на модель
4
№
20
Название детали
Табло
Заводской номер
ЦИКС.467845.003
Количество на модель
1
№
20
Название детали
Блок переключения передач
Заводской номер
ЦИКС.468332.006
Количество на модель
1
№
20
Название детали
Пульт
Заводской номер
ПУ-3М ЦИКС 468313.004
Количество на модель
№
20
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
4
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут | 2522-3724880-Е | 1 | 1 | 1 | |||
| 2 | Кронштейн | 2522-8700715 | 1 | 1 | 2 | |||
| 3 | Болт | M10-6gx60.88.35.019 | 4 | 4 | 3 | |||
| 4 | Шайба | 10 ОТ | 4 | 4 | 4 | |||
| 5 | Втулка | 2522-8700718 | 4 | 4 | 5 | |||
| 6 | Жгут | 2522-3724885-Е | 1 | 1 | 6 | |||
| 7 | Манжета | 80-3723045 | 12 | 12 | 7 | |||
| 8 | Болт | M8-6gx20.58.019 | 2 | 2 | 8 | |||
| 9 | Шайба | С8.01.019 | 2 | 2 | 9 | |||
| 10 | Шайба | 8Т | 2 | 2 | 10 | |||
| 11 | Кронштейн | 2102-8700713 | 1 | 1 | 11 | |||
| 12 | Болт | M6-6gx20.88.35.019 | 1 | 1 | 12 | |||
| 13 | Гайка | М6-6Н.6.019 | 3 | 3 | 13 | |||
| 14 | Шайба | С16.01.019 | 1 | 1 | 14 | |||
| 15 | Выключатель | ВК 12-51 | 1 | 1 | 15 | |||
| 16 | Манжета | 80-3723045-01 | 9 | 9 | 16 | |||
| 17 | Винт | B.M6-6gx20.58.019 | 2 | 2 | 17 | |||
| 18 | Шайба | С6.01.019 | 2 | 2 | 18 | |||
| 19 | Шайба | 6Т | 2 | 2 | 19 | |||
| 20 | Винт | M6-6gx60.46.019 | 4 | 4 | 20 | |||
| 20 | Табло | ЦИКС.467845.003 | 1 | 1 | 20 | |||
| 20 | Блок переключения передач | ЦИКС.468332.006 | 1 | 1 | 20 | |||
| 20 | Пульт | ПУ-3М ЦИКС 468313.004 | 20 | |||||
| 21 | Гайка | М10-6Н.6.019 | 4 | 4 | 21 | |||
| 22 | Шайба | С10.01.019 | 4 | 4 | 22 |
