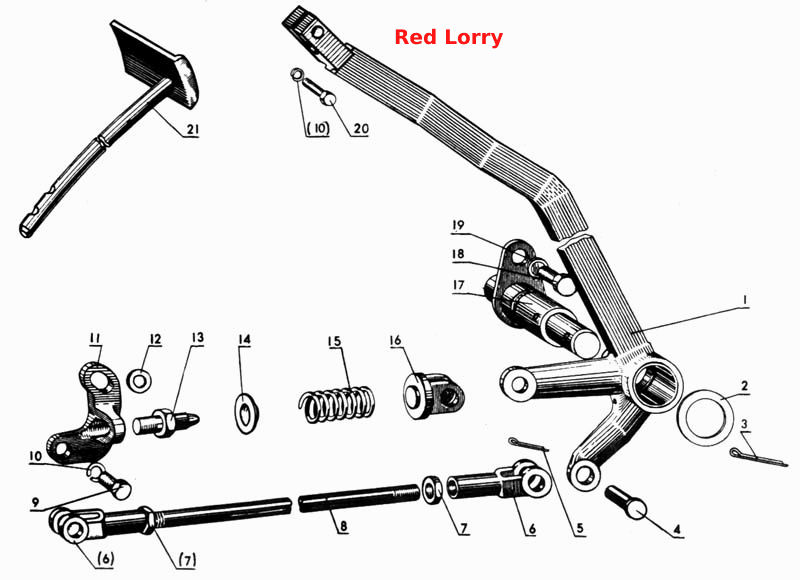

Привод выключения сцепления
100%
Название детали
Кронштейн с шайбой и шайбой упорной в сборе
Заводской номер
50-1602130
Количество на модель
1
№
Название детали
Педаль в сборе
Заводской номер
70-1602015
Количество на модель
1
№
Название детали
Тяга сцепления с болтом и гайкой в сборе
Заводской номер
50-1602110
Количество на модель
1
№
Название детали
Управление сцеплением в сборе
Заводской номер
70-1602010
Количество на модель
1
№
Название детали
Педаль сцепления
Заводской номер
70-1602020
Количество на модель
1
№
1
Название детали
Шайба упорная
Заводской номер
50-3406037
Количество на модель
1
№
2
Название детали
Шплинт 5х36-001 ГОСТ 397-66
Заводской номер
Шплинт 5х36-001 ГОСТ 397-66
Количество на модель
1
№
3
Название детали
Палец 12х32
Заводской номер
260086
Количество на модель
1
№
4
Название детали
Шплинт 3,2х18-001 ГОСТ 397-66
Заводской номер
Шплинт 3,2х18-001 ГОСТ 397-66
Количество на модель
1
№
5
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
2
№
6
Название детали
Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70
Количество на модель
2
№
7
Название детали
Тяга сцепления
Заводской номер
50-1602112
Количество на модель
1
№
8
Название детали
Болт М12-6gх45.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М12-6gх45.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
9
Название детали
Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74
Заводской номер
Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
50-1602034-Б
Количество на модель
1
№
11
Название детали
Шайба 12.01.019 ГОСТ 11371-78
Заводской номер
Шайба 12.01.019 ГОСТ 11371-78
Количество на модель
1
№
12
Название детали
Болт упорный
Заводской номер
50-1602033
Количество на модель
1
№
13
Название детали
Шайба упорная
Заводской номер
50-1602029
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
50-1602032
Количество на модель
1
№
15
Название детали
Упор
Заводской номер
50-1602027
Количество на модель
1
№
16
Название детали
Фланец оси
Заводской номер
70-1602120
Количество на модель
1
№
17
Название детали
Болт М10-6gх20.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх20.88.35.019 ГОСТ 7796-70
Количество на модель
1
№
18
Название детали
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Заводской номер
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Количество на модель
1
№
19
Название детали
Болт М12-6gх30.88.35.019 ГОСТ 7786-70
Заводской номер
Болт М12-6gх30.88.35.019 ГОСТ 7786-70
Количество на модель
1
№
20
Название детали
Стержень подушки
Заводской номер
70-1602040
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн с шайбой и шайбой упорной в сборе | 50-1602130 | 1 | 1 | |||||
| Педаль в сборе | 70-1602015 | 1 | 1 | |||||
| Тяга сцепления с болтом и гайкой в сборе | 50-1602110 | 1 | 1 | |||||
| Управление сцеплением в сборе | 70-1602010 | 1 | 1 | |||||
| 1 | Педаль сцепления | 70-1602020 | 1 | 1 | 1 | |||
| 2 | Шайба упорная | 50-3406037 | 1 | 1 | 2 | |||
| 3 | Шплинт 5х36-001 ГОСТ 397-66 | Шплинт 5х36-001 ГОСТ 397-66 | 1 | 1 | 3 | |||
| 4 | Палец 12х32 | 260086 | 1 | 1 | 4 | |||
| 5 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | 1 | 1 | 5 | |||
| 6 | Вилка | 50-3502203 | 2 | 2 | 6 | |||
| 7 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 7 | |||
| 8 | Тяга сцепления | 50-1602112 | 1 | 1 | 8 | |||
| 9 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | 2 | 2 | 9 | |||
| 10 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 50-1602034-Б | 1 | 1 | 11 | |||
| 12 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | 1 | 1 | 12 | |||
| 13 | Болт упорный | 50-1602033 | 1 | 1 | 13 | |||
| 14 | Шайба упорная | 50-1602029 | 1 | 1 | 14 | |||
| 15 | Пружина | 50-1602032 | 1 | 1 | 15 | |||
| 16 | Упор | 50-1602027 | 1 | 1 | 16 | |||
| 17 | Фланец оси | 70-1602120 | 1 | 1 | 17 | |||
| 18 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | 1 | 1 | 18 | |||
| 19 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | 1 | 1 | 19 | |||
| 20 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 | 1 | 1 | 20 | |||
| 21 | Стержень подушки | 70-1602040 | 1 | 1 | 21 |
