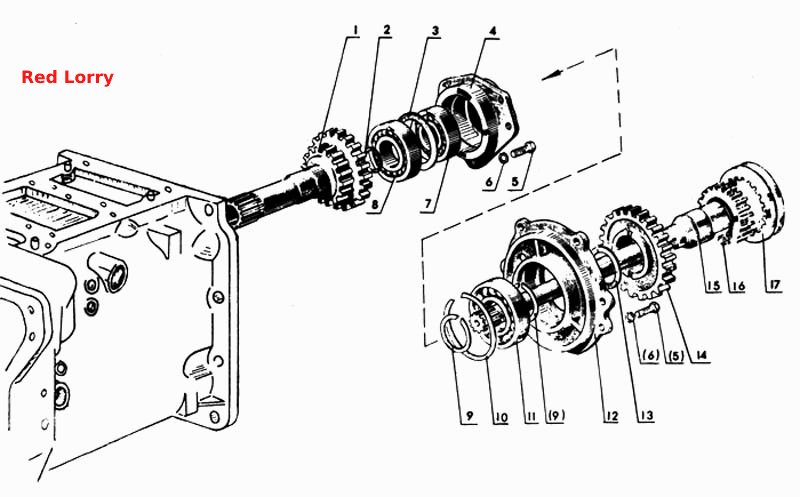

Корпус сцепления и понижающий редуктор
100%
Название детали
Вал привода ВОМ
Заводской номер
70-1601026
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
50-1601321
Количество на модель
1
№
2
Название детали
Шайба упорная
Заводской номер
50-1601027
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
70-1601028
Количество на модель
1
№
4
Название детали
Болт М10-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
7
№
5
Название детали
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Заводской номер
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Количество на модель
7
№
6
Название детали
Подшипник 307К1 ГОСТ 8338-75
Заводской номер
Подшипник 307К1 ГОСТ 8338-75
Количество на модель
1
№
7
Название детали
Подшипник 210 ГОСТ 8338-75
Заводской номер
Подшипник 210 ГОСТ 8338-75
Количество на модель
2
№
8
Название детали
Кольцо 2В55 ГОСТ 13940-68
Заводской номер
Кольцо 2В55 ГОСТ 13940-68
Количество на модель
2
№
9
Название детали
Кольцо 2В100 ГОСТ 13941-68
Заводской номер
Кольцо 2В100 ГОСТ 13941-68
Количество на модель
1
№
10
Название детали
Подшипник 211 ГОСТ 8338-75
Заводской номер
Подшипник 211 ГОСТ 8338-75
Количество на модель
1
№
11
Название детали
Крышка опорная
Заводской номер
70-1721022
Количество на модель
1
№
12
Название детали
Шайба упорная
Заводской номер
70-1721023
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
70-1721031
Количество на модель
1
№
14
Название детали
Вал силовой передачи
Заводской номер
70-1721113-А
Количество на модель
1
№
15
Название детали
Ролик 4х34,8 ГОСТ 6870-72
Заводской номер
Ролик 4х34,8 ГОСТ 6870-72
Количество на модель
47
№
16
Название детали
Муфта
Заводской номер
70-1721045
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал привода ВОМ | 70-1601026 | 1 | 1 | 1 | |||
| 2 | Кольцо | 50-1601321 | 1 | 1 | 2 | |||
| 3 | Шайба упорная | 50-1601027 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 70-1601028 | 1 | 1 | 4 | |||
| 5 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | 7 | 7 | 5 | |||
| 6 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | 7 | 7 | 6 | |||
| 7 | Подшипник 307К1 ГОСТ 8338-75 | Подшипник 307К1 ГОСТ 8338-75 | 1 | 1 | 7 | |||
| 8 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 | 2 | 2 | 8 | |||
| 9 | Кольцо 2В55 ГОСТ 13940-68 | Кольцо 2В55 ГОСТ 13940-68 | 2 | 2 | 9 | |||
| 10 | Кольцо 2В100 ГОСТ 13941-68 | Кольцо 2В100 ГОСТ 13941-68 | 1 | 1 | 10 | |||
| 11 | Подшипник 211 ГОСТ 8338-75 | Подшипник 211 ГОСТ 8338-75 | 1 | 1 | 11 | |||
| 12 | Крышка опорная | 70-1721022 | 1 | 1 | 12 | |||
| 13 | Шайба упорная | 70-1721023 | 1 | 1 | 13 | |||
| 14 | Шестерня | 70-1721031 | 1 | 1 | 14 | |||
| 15 | Вал силовой передачи | 70-1721113-А | 1 | 1 | 15 | |||
| 16 | Ролик 4х34,8 ГОСТ 6870-72 | Ролик 4х34,8 ГОСТ 6870-72 | 47 | 47 | 16 | |||
| 17 | Муфта | 70-1721045 | 1 | 1 | 17 |
