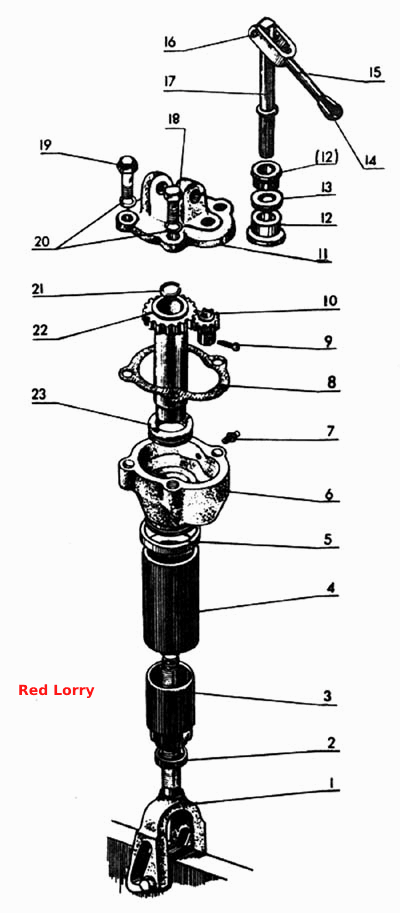

Раскос
100%
Название детали
Раскос
Заводской номер
70-4605150
Количество на модель
1
№
Название детали
Вилка
Заводской номер
70-4605100
Количество на модель
1
№
1
Название детали
Ограничитель
Заводской номер
А61.01.009
Количество на модель
1
№
2
Название детали
Колпак
Заводской номер
А61.01.011
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
А61.01.008
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
А61.01.013
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
А61.01.104
Количество на модель
1
№
6
Название детали
Масленка 1.3.Ц9 хр ГОСТ 19853-74
Заводской номер
Масленка 1.3.Ц9 хр ГОСТ 19853-74
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
А61.01.003
Количество на модель
1
№
8
Название детали
Заклепка
Заводской номер
А61.01.005
Количество на модель
1
№
9
Название детали
Шестерня
Заводской номер
А61.01.001
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
А61.01.204
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
А61.01.017
Количество на модель
2
№
12
Название детали
Кольцо 016-021-30-24 ГОСТ 18829-73
Заводской номер
Кольцо 016-021-30-24 ГОСТ 18829-73
Количество на модель
1
№
13
Название детали
Рукоятка
Заводской номер
А61.01.014
Количество на модель
1
№
14
Название детали
Вилка
Заводской номер
А61.01.400
Количество на модель
1
№
15
Название детали
Ось
Заводской номер
А60.01.016-Б
Количество на модель
1
№
16
Название детали
Вал
Заводской номер
А61.01.600
Количество на модель
1
№
17
Название детали
Болт М14-6gх40.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М14-6gх40.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
18
Название детали
Болт раскоса
Заводской номер
А61.01.006
Количество на модель
2
№
19
Название детали
Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74
Заводской номер
Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74
Количество на модель
4
№
20
Название детали
Ограничитель
Заводской номер
А61.01.012
Количество на модель
1
№
21
Название детали
Труба с шестерней
Заводской номер
А61.01.300
Количество на модель
1
№
22
Название детали
Подшипник 8109 ГОСТ 6874-75
Заводской номер
Подшипник 8109 ГОСТ 6874-75
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Раскос | 70-4605150 | 1 | 1 | |||||
| 1 | Вилка | 70-4605100 | 1 | 1 | 1 | |||
| 2 | Ограничитель | А61.01.009 | 1 | 1 | 2 | |||
| 3 | Колпак | А61.01.011 | 1 | 1 | 3 | |||
| 4 | Труба | А61.01.008 | 1 | 1 | 4 | |||
| 5 | Втулка | А61.01.013 | 1 | 1 | 5 | |||
| 6 | Корпус | А61.01.104 | 1 | 1 | 6 | |||
| 7 | Масленка 1.3.Ц9 хр ГОСТ 19853-74 | Масленка 1.3.Ц9 хр ГОСТ 19853-74 | 1 | 1 | 7 | |||
| 8 | Прокладка | А61.01.003 | 1 | 1 | 8 | |||
| 9 | Заклепка | А61.01.005 | 1 | 1 | 9 | |||
| 10 | Шестерня | А61.01.001 | 1 | 1 | 10 | |||
| 11 | Крышка | А61.01.204 | 1 | 1 | 11 | |||
| 12 | Втулка | А61.01.017 | 2 | 2 | 12 | |||
| 13 | Кольцо 016-021-30-24 ГОСТ 18829-73 | Кольцо 016-021-30-24 ГОСТ 18829-73 | 1 | 1 | 13 | |||
| 14 | Рукоятка | А61.01.014 | 1 | 1 | 14 | |||
| 15 | Вилка | А61.01.400 | 1 | 1 | 15 | |||
| 16 | Ось | А60.01.016-Б | 1 | 1 | 16 | |||
| 17 | Вал | А61.01.600 | 1 | 1 | 17 | |||
| 18 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | Болт М14-6gх40.88.35.019 ГОСТ 7796-70 | 2 | 2 | 18 | |||
| 19 | Болт раскоса | А61.01.006 | 2 | 2 | 19 | |||
| 20 | Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 14ОТ 65Г 06 ОСТ 37.001.115-74 | 4 | 4 | 20 | |||
| 21 | Ограничитель | А61.01.012 | 1 | 1 | 21 | |||
| 22 | Труба с шестерней | А61.01.300 | 1 | 1 | 22 | |||
| 23 | Подшипник 8109 ГОСТ 6874-75 | Подшипник 8109 ГОСТ 6874-75 | 1 | 1 | 23 |
