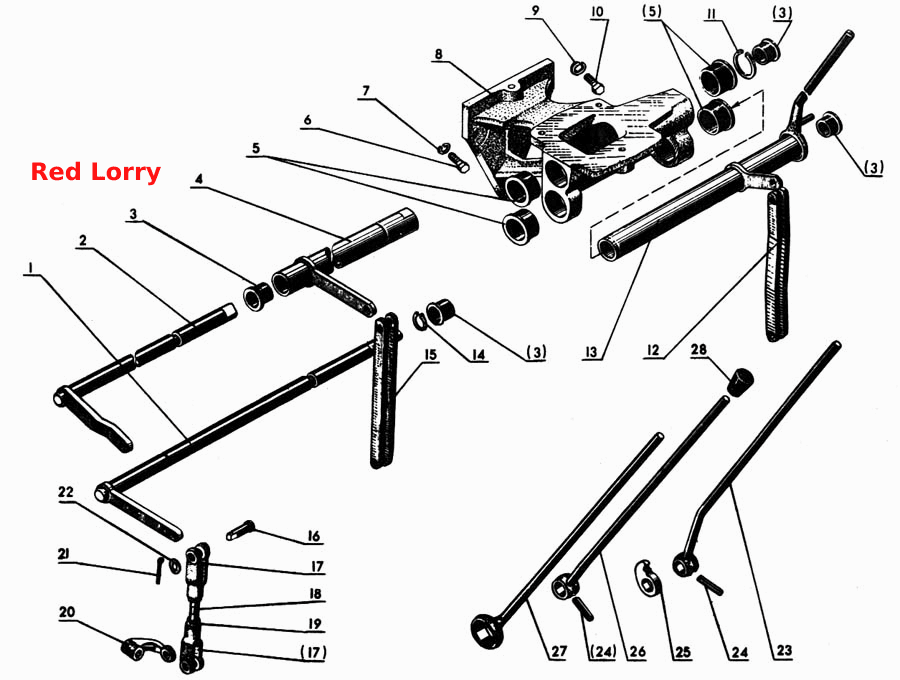

Управление гидроузлами
100%
Название детали
Кронштейн в сборе
Заводской номер
70-4607040
Количество на модель
1
№
Название детали
Вал
Заводской номер
70-4607220
Количество на модель
1
№
1
Название детали
Вал
Заводской номер
70-4607250
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
50-4607078-А
Количество на модель
4
№
3
Название детали
Вал
Заводской номер
70-4607240
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
50-4607079-А1
Количество на модель
4
№
5
Название детали
Болт М10-6gх30.88.35.019 ГОСТ 7795-70
Заводской номер
Болт М10-6gх30.88.35.019 ГОСТ 7795-70
Количество на модель
1
№
6
Название детали
Шайба 10ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 10ОТ ОСТ 37.001.115-75
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
70-4607017
Количество на модель
1
№
8
Название детали
Шайба 12ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 12ОТ ОСТ 37.001.115-75
Количество на модель
2
№
9
Название детали
Болт М12-6gх35.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М12-6gх35.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
10
Название детали
Кольцо 2Б32 ГОСТ 13940-68
Заводской номер
Кольцо 2Б32 ГОСТ 13940-68
Количество на модель
2
№
11
Название детали
Тяга
Заводской номер
70-4607108
Количество на модель
2
№
12
Название детали
Вал
Заводской номер
70-4607230
Количество на модель
1
№
13
Название детали
Кольцо 2Б18 ГОСТ 13940-68
Заводской номер
Кольцо 2Б18 ГОСТ 13940-68
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
70-4607087
Количество на модель
4
№
15
Название детали
Палец
Заводской номер
А61-030-А1
Количество на модель
8
№
16
Название детали
Вилка
Заводской номер
А20-213-А
Количество на модель
2
№
17
Название детали
Тяга
Заводской номер
50-4607087
Количество на модель
1
№
18
Название детали
Гайка М8.6Н.6.09 ГОСТ 5915-70
Заводской номер
Гайка М8.6Н.6.09 ГОСТ 5915-70
Количество на модель
2
№
19
Название детали
Рычаг
Заводской номер
50-4607086-А
Количество на модель
3
№
20
Название детали
Шплинт 3,2х18-001 ГОСТ 397-66
Заводской номер
Шплинт 3,2х18-001 ГОСТ 397-66
Количество на модель
8
№
21
Название детали
Шайба
Заводской номер
70-4607144
Количество на модель
8
№
22
Название детали
Рычаг
Заводской номер
70-4607074
Количество на модель
1
№
23
Название детали
Штифт 8х30.65Г ГОСТ 14229-69
Заводской номер
Штифт 8х30.65Г ГОСТ 14229-69
Количество на модель
2
№
24
Название детали
Пластина
Заводской номер
70-4607117
Количество на модель
1
№
25
Название детали
Рычаг
Заводской номер
70-4607076
Количество на модель
1
№
26
Название детали
Рычаг
Заводской номер
70-4607077
Количество на модель
1
№
27
Название детали
Рукоятка
Заводской номер
А61.01.014
Количество на модель
4
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн в сборе | 70-4607040 | 1 | 1 | |||||
| 1 | Вал | 70-4607220 | 1 | 1 | 1 | |||
| 2 | Вал | 70-4607250 | 1 | 1 | 2 | |||
| 3 | Втулка | 50-4607078-А | 4 | 4 | 3 | |||
| 4 | Вал | 70-4607240 | 1 | 1 | 4 | |||
| 5 | Втулка | 50-4607079-А1 | 4 | 4 | 5 | |||
| 6 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | 1 | 1 | 6 | |||
| 7 | Шайба 10ОТ ОСТ 37.001.115-75 | Шайба 10ОТ ОСТ 37.001.115-75 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 70-4607017 | 1 | 1 | 8 | |||
| 9 | Шайба 12ОТ ОСТ 37.001.115-75 | Шайба 12ОТ ОСТ 37.001.115-75 | 2 | 2 | 9 | |||
| 10 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | 2 | 2 | 10 | |||
| 11 | Кольцо 2Б32 ГОСТ 13940-68 | Кольцо 2Б32 ГОСТ 13940-68 | 2 | 2 | 11 | |||
| 12 | Тяга | 70-4607108 | 2 | 2 | 12 | |||
| 13 | Вал | 70-4607230 | 1 | 1 | 13 | |||
| 14 | Кольцо 2Б18 ГОСТ 13940-68 | Кольцо 2Б18 ГОСТ 13940-68 | 1 | 1 | 14 | |||
| 15 | Тяга | 70-4607087 | 4 | 4 | 15 | |||
| 16 | Палец | А61-030-А1 | 8 | 8 | 16 | |||
| 17 | Вилка | А20-213-А | 2 | 2 | 17 | |||
| 18 | Тяга | 50-4607087 | 1 | 1 | 18 | |||
| 19 | Гайка М8.6Н.6.09 ГОСТ 5915-70 | Гайка М8.6Н.6.09 ГОСТ 5915-70 | 2 | 2 | 19 | |||
| 20 | Рычаг | 50-4607086-А | 3 | 3 | 20 | |||
| 21 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | 8 | 8 | 21 | |||
| 22 | Шайба | 70-4607144 | 8 | 8 | 22 | |||
| 23 | Рычаг | 70-4607074 | 1 | 1 | 23 | |||
| 24 | Штифт 8х30.65Г ГОСТ 14229-69 | Штифт 8х30.65Г ГОСТ 14229-69 | 2 | 2 | 24 | |||
| 25 | Пластина | 70-4607117 | 1 | 1 | 25 | |||
| 26 | Рычаг | 70-4607076 | 1 | 1 | 26 | |||
| 27 | Рычаг | 70-4607077 | 1 | 1 | 27 | |||
| 28 | Рукоятка | А61.01.014 | 4 | 4 | 28 |
