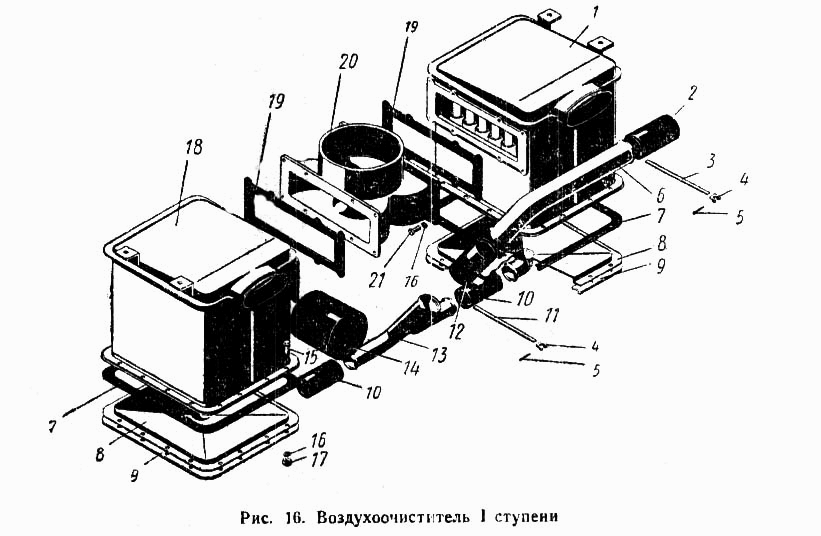

Воздухоочиститель 1 ступени
100%
Название детали
Воздухоочиститель I ступени
Заводской номер
700.19.02.000-2
Количество на модель
1
№
Название детали
Воздухоочиститель левый
Заводской номер
700.19.02.010-2
Количество на модель
1
№
Название детали
Воздухоочиститель правый
Заводской номер
700.19.02.020-2
Количество на модель
1
№
Название детали
Корпус в сборе
Заводской номер
700.19.02.040-2
Количество на модель
1
№
1
Название детали
Рукав 4У48-15Х100
Заводской номер
Рукав 4У48-15Х100
Количество на модель
1
№
2
Название детали
Лента ХЛ-500
Заводской номер
Лента ХЛ-500
Количество на модель
3
№
3
Название детали
Рамка ХР
Заводской номер
Рамка ХР
Количество на модель
7
№
4
Название детали
Шплинт ХШ
Заводской номер
Шплинт ХШ
Количество на модель
7
№
5
Название детали
Труба
Заводской номер
700.19.02.047
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
700.19.02.036
Количество на модель
2
№
7
Название детали
Бункер
Заводской номер
700.19.02.050-1
Количество на модель
2
№
8
Название детали
Фланец
Заводской номер
700.19.02.034
Количество на модель
2
№
9
Название детали
Рукав 4У35-15Х90
Заводской номер
Рукав 4У35-15Х90
Количество на модель
9
№
10
Название детали
Лента ХЛ-400
Заводской номер
Лента ХЛ-400
Количество на модель
4
№
11
Название детали
Рукав 4У48-15Х80
Заводской номер
Рукав 4У48-15Х80
Количество на модель
1
№
12
Название детали
Тройник
Заводской номер
700.19.02.120
Количество на модель
1
№
13
Название детали
Муфта (или рукав 700.19.02.051)
Заводской номер
700.19.02.048-1
Количество на модель
2
№
14
Название детали
Болт М6Х25-021 ГОСТ 7805-62
Заводской номер
Болт М6Х25-021 ГОСТ 7805-62
Количество на модель
32
№
15
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
48
№
16
Название детали
Гайка М6-011 ГОСТ 5927-62
Заводской номер
Гайка М6-011 ГОСТ 5927-62
Количество на модель
32
№
17
Название детали
Корпус в сборе
Заводской номер
700.19.02.030-2
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
700.19.02.012-1
Количество на модель
2
№
19
Название детали
Тройник
Заводской номер
700.19.02.011-1
Количество на модель
1
№
20
Название детали
Болт М6Х20-021 ГОСТ 7805-62
Заводской номер
Болт М6Х20-021 ГОСТ 7805-62
Количество на модель
16
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель I ступени | 700.19.02.000-2 | 1 | 1 | |||||
| Воздухоочиститель левый | 700.19.02.010-2 | 1 | 1 | |||||
| Воздухоочиститель правый | 700.19.02.020-2 | 1 | 1 | |||||
| 1 | Корпус в сборе | 700.19.02.040-2 | 1 | 1 | 1 | |||
| 2 | Рукав 4У48-15Х100 | Рукав 4У48-15Х100 | 1 | 1 | 2 | |||
| 3 | Лента ХЛ-500 | Лента ХЛ-500 | 3 | 3 | 3 | |||
| 4 | Рамка ХР | Рамка ХР | 7 | 7 | 4 | |||
| 5 | Шплинт ХШ | Шплинт ХШ | 7 | 7 | 5 | |||
| 6 | Труба | 700.19.02.047 | 1 | 1 | 6 | |||
| 7 | Прокладка | 700.19.02.036 | 2 | 2 | 7 | |||
| 8 | Бункер | 700.19.02.050-1 | 2 | 2 | 8 | |||
| 9 | Фланец | 700.19.02.034 | 2 | 2 | 9 | |||
| 10 | Рукав 4У35-15Х90 | Рукав 4У35-15Х90 | 9 | 9 | 10 | |||
| 11 | Лента ХЛ-400 | Лента ХЛ-400 | 4 | 4 | 11 | |||
| 12 | Рукав 4У48-15Х80 | Рукав 4У48-15Х80 | 1 | 1 | 12 | |||
| 13 | Тройник | 700.19.02.120 | 1 | 1 | 13 | |||
| 14 | Муфта (или рукав 700.19.02.051) | 700.19.02.048-1 | 2 | 2 | 14 | |||
| 15 | Болт М6Х25-021 ГОСТ 7805-62 | Болт М6Х25-021 ГОСТ 7805-62 | 32 | 32 | 15 | |||
| 16 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 48 | 48 | 16 | |||
| 17 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 | 32 | 32 | 17 | |||
| 18 | Корпус в сборе | 700.19.02.030-2 | 1 | 1 | 18 | |||
| 19 | Прокладка | 700.19.02.012-1 | 2 | 2 | 19 | |||
| 20 | Тройник | 700.19.02.011-1 | 1 | 1 | 20 | |||
| 21 | Болт М6Х20-021 ГОСТ 7805-62 | Болт М6Х20-021 ГОСТ 7805-62 | 16 | 16 | 21 |
