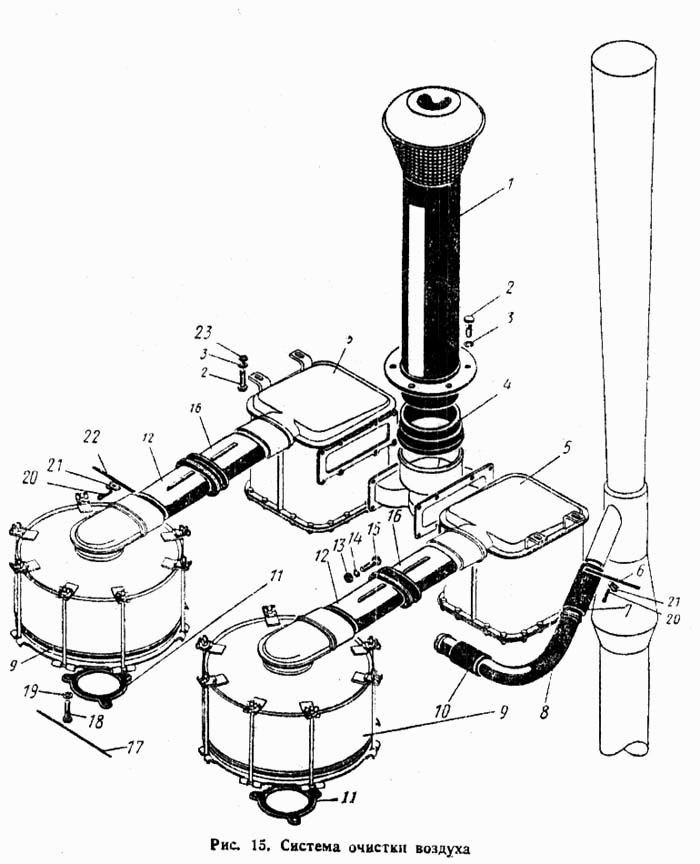

Система очистки воздуха
100%
Название детали
Система очистки воздуха
Заводской номер
700.19.00.000-4
Количество на модель
1
№
Название детали
Труба в сборе
Заводской номер
700.19.00.010-2
Количество на модель
1
№
1
Название детали
Болт М8Х20-021 ГОСТ 7808-62
Заводской номер
Болт М8Х20-021 ГОСТ 7808-62
Количество на модель
10
№
2
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
10
№
3
Название детали
Манжета
Заводской номер
700.19.00.064
Количество на модель
1
№
4
Название детали
Воздухоочиститель I ступени
Заводской номер
700.19.02.000-2
Количество на модель
1
№
5
Название детали
Лента ХЛ-500
Заводской номер
Лента ХЛ-500
Количество на модель
3
№
6
Название детали
Рукав 4У48-15Х120
Заводской номер
Рукав 4У48-15Х120
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
700.19.00.046-1
Количество на модель
1
№
8
Название детали
Воздухоочиститель II ступени
Заводской номер
700.19.03.000-3
Количество на модель
2
№
9
Название детали
Муфта
Заводской номер
700.19.00.065-1
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
700.19.00.032-1
Количество на модель
2
№
11
Название детали
Патрубок
Заводской номер
700.19.00.080
Количество на модель
2
№
12
Название детали
Гайка М10-011 ГОСТ 5927-62
Заводской номер
Гайка М10-011 ГОСТ 5927-62
Количество на модель
4
№
13
Название детали
Шайба пружинная 10Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 10Н ГОСТ 6402-61
Количество на модель
4
№
14
Название детали
Болт М10Х35-021 ГОСТ 7808-62
Заводской номер
Болт М10Х35-021 ГОСТ 7808-62
Количество на модель
4
№
15
Название детали
Патрубок
Заводской номер
700.19.00.090
Количество на модель
2
№
16
Название детали
Проволока КО 1,6Х800 мм ГОСТ 792-67
Заводской номер
Проволока КО 1,6Х800 мм ГОСТ 792-67
Количество на модель
2
№
17
Название детали
Болт III М10Х40-021 ГОСТ 7811-62
Заводской номер
Болт III М10Х40-021 ГОСТ 7811-62
Количество на модель
6
№
18
Название детали
Шайба 10 ГОСТ 11371-68
Заводской номер
Шайба 10 ГОСТ 11371-68
Количество на модель
6
№
19
Название детали
Шплинт ХШ
Заводской номер
Шплинт ХШ
Количество на модель
11
№
20
Название детали
Рамка ХР
Заводской номер
Рамка ХР
Количество на модель
11
№
21
Название детали
Лента ХЛ-675
Заводской номер
Лента ХЛ-675
Количество на модель
8
№
22
Название детали
Шайба 8-001 ГОСТ 6958-68
Заводской номер
Шайба 8-001 ГОСТ 6958-68
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система очистки воздуха | 700.19.00.000-4 | 1 | 1 | |||||
| 1 | Труба в сборе | 700.19.00.010-2 | 1 | 1 | 1 | |||
| 2 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 | 10 | 10 | 2 | |||
| 3 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 10 | 10 | 3 | |||
| 4 | Манжета | 700.19.00.064 | 1 | 1 | 4 | |||
| 5 | Воздухоочиститель I ступени | 700.19.02.000-2 | 1 | 1 | 5 | |||
| 6 | Лента ХЛ-500 | Лента ХЛ-500 | 3 | 3 | 6 | |||
| 7 | Рукав 4У48-15Х120 | Рукав 4У48-15Х120 | 1 | 1 | 7 | |||
| 8 | Труба | 700.19.00.046-1 | 1 | 1 | 8 | |||
| 9 | Воздухоочиститель II ступени | 700.19.03.000-3 | 2 | 2 | 9 | |||
| 10 | Муфта | 700.19.00.065-1 | 1 | 1 | 10 | |||
| 11 | Прокладка | 700.19.00.032-1 | 2 | 2 | 11 | |||
| 12 | Патрубок | 700.19.00.080 | 2 | 2 | 12 | |||
| 13 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 4 | 4 | 13 | |||
| 14 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 4 | 4 | 14 | |||
| 15 | Болт М10Х35-021 ГОСТ 7808-62 | Болт М10Х35-021 ГОСТ 7808-62 | 4 | 4 | 15 | |||
| 16 | Патрубок | 700.19.00.090 | 2 | 2 | 16 | |||
| 17 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | 2 | 2 | 17 | |||
| 18 | Болт III М10Х40-021 ГОСТ 7811-62 | Болт III М10Х40-021 ГОСТ 7811-62 | 6 | 6 | 18 | |||
| 19 | Шайба 10 ГОСТ 11371-68 | Шайба 10 ГОСТ 11371-68 | 6 | 6 | 19 | |||
| 20 | Шплинт ХШ | Шплинт ХШ | 11 | 11 | 20 | |||
| 21 | Рамка ХР | Рамка ХР | 11 | 11 | 21 | |||
| 22 | Лента ХЛ-675 | Лента ХЛ-675 | 8 | 8 | 22 | |||
| 23 | Шайба 8-001 ГОСТ 6958-68 | Шайба 8-001 ГОСТ 6958-68 | 4 | 4 | 23 |
