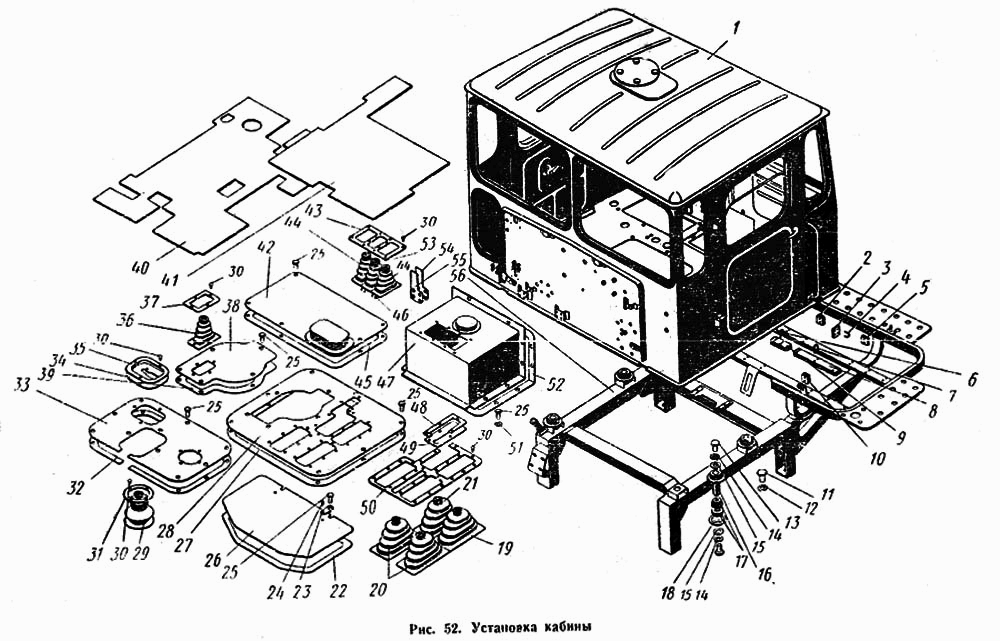

Установка кабины
100%
Название детали
Крышка в сборе
Заводской номер
700.00.67.110-1
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
700.00.67.060-2
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
700.00.67.010-2
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
700.00.67.090-2
Количество на модель
2
№
Название детали
Крышка в сборе
Заводской номер
700.00.67.150-1
Количество на модель
1
№
Название детали
Установка кабины
Заводской номер
700.00.67.000-4
Количество на модель
1
№
Название детали
Кабина в сборе
Заводской номер
700.67.00.000-3
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
700.67.12.122
Количество на модель
4
№
2
Название детали
Прокладка
Заводской номер
700.67.12.059
Количество на модель
4
№
3
Название детали
Скоба
Заводской номер
700.67.12.121
Количество на модель
10
№
4
Название детали
Прокладка
Заводской номер
700.67.12.049
Количество на модель
6
№
5
Название детали
Скоба
Заводской номер
700.67.12.061
Количество на модель
4
№
6
Название детали
Скоба
Заводской номер
700.67.12.044
Количество на модель
34
№
7
Название детали
Прокладка
Заводской номер
700.67.12.011
Количество на модель
4
№
8
Название детали
Прокладка
Заводской номер
700.67.12.012-1
Количество на модель
4
№
9
Название детали
Прокладка
Заводской номер
700.67.12.119
Количество на модель
2
№
10
Название детали
Болт М20Х50-101 ГОСТ 7508-62
Заводской номер
Болт М20Х50-101 ГОСТ 7508-62
Количество на модель
4
№
11
Название детали
Шайба пружинная 20Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 20Н ГОСТ 6402-61
Количество на модель
4
№
12
Название детали
Болт М16Х1,5Х35-101 ГОСТ 7808-62
Заводской номер
Болт М16Х1,5Х35-101 ГОСТ 7808-62
Количество на модель
8
№
13
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
8
№
14
Название детали
Шайба 16-001 ГОСТ 11371-68
Заводской номер
Шайба 16-001 ГОСТ 11371-68
Количество на модель
8
№
15
Название детали
Чашка в сборе
Заводской номер
700.00.67.210-1
Количество на модель
4
№
16
Название детали
Амортизатор
Заводской номер
700.00.67.096
Количество на модель
8
№
17
Название детали
Чашка
Заводской номер
700.00.67.013-1
Количество на модель
4
№
18
Название детали
Кожух
Заводской номер
700.00.67.103-02
Количество на модель
1
№
19
Название детали
Кожух
Заводской номер
700.00.67.103-03
Количество на модель
2
№
20
Название детали
Кожух
Заводской номер
700.00.67.103-01
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
700.00.67.045-3
Количество на модель
1
№
22
Название детали
Крючок
Заводской номер
700.00.67.086
Количество на модель
2
№
23
Название детали
Заклепка 6Х14 ГОСТ 10299-68
Заводской номер
Заклепка 6Х14 ГОСТ 10299-68
Количество на модель
2
№
24
Название детали
Болт М8Х20 ГОСТ 7808- 62
Заводской номер
Болт М8Х20 ГОСТ 7808-62
Количество на модель
37
№
25
Название детали
Крышка
Заводской номер
700.00.67.044-2
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
700.00.67.041-1
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
700.00.67.037-3
Количество на модель
1
№
28
Название детали
Кожух
Заводской номер
700.00.67.021-1
Количество на модель
1
№
29
Название детали
Заклепка 4Х12-700 ГОСТ 10299-68
Заводской номер
Заклепка 4Х12-700 ГОСТ 10299-68
Количество на модель
45
№
30
Название детали
Кольцо
Заводской номер
700.00.67.022
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
700.00.67.062
Количество на модель
1
№
32
Название детали
Крышка а сборе
Заводской номер
700.00.67.180
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
700.00.67.023-1
Количество на модель
1
№
34
Название детали
Обечайка
Заводской номер
700.00.67.024-1
Количество на модель
1
№
35
Название детали
Кожух
Заводской номер
700.00.67.071
Количество на модель
1
№
36
Название детали
Обечайка
Заводской номер
700.00.67.069
Количество на модель
1
№
37
Название детали
Крышка
Заводской номер
700.00.67.073-1
Количество на модель
1
№
38
Название детали
Прокладка
Заводской номер
700.00.67.074-1
Количество на модель
1
№
39
Название детали
Коврик резиновый
Заводской номер
700.00.67.089-1
Количество на модель
1
№
40
Название детали
Коврик резиновый
Заводской номер
700.00.67.034
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
700.00.67.190-1
Количество на модель
1
№
42
Название детали
Фланец
Заводской номер
700.00.67.025-1
Количество на модель
1
№
43
Название детали
Кожух
Заводской номер
700.00.67.033
Количество на модель
2
№
44
Название детали
Прокладка
Заводской номер
700.00.67.077-1
Количество на модель
1
№
45
Название детали
Скоба
Заводской номер
700.00.67.093
Количество на модель
2
№
46
Название детали
Крышка
Заводской номер
700.00.67.120-1
Количество на модель
1
№
47
Название детали
Уплотнение
Заводской номер
700.00.67.063
Количество на модель
1
№
48
Название детали
Фланец
Заводской номер
700.00.67.064
Количество на модель
1
№
49
Название детали
Обечайка
Заводской номер
700.00.67.038-3
Количество на модель
1
№
50
Название детали
Шайба 8-001 ГОСТ 11371-68
Заводской номер
Шайба 8-001 ГОСТ 11371-68
Количество на модель
6
№
51
Название детали
Прокладка
Заводской номер
700.00.67.072-2
Количество на модель
1
№
52
Название детали
Крышка
Заводской номер
700.00.67.087
Количество на модель
1
№
54
Название детали
Прокладка
Заводской номер
700.00.67.088
Количество на модель
1
№
55
Название детали
Постамент (в сборе с деталями поз 48-56)
Заводской номер
700.67.12.000-1
Количество на модель
1
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка в сборе | 700.00.67.110-1 | 1 | 1 | |||||
| Крышка в сборе | 700.00.67.060-2 | 1 | 1 | |||||
| Крышка в сборе | 700.00.67.010-2 | 1 | 1 | |||||
| Крышка в сборе | 700.00.67.090-2 | 2 | 2 | |||||
| Крышка в сборе | 700.00.67.150-1 | 1 | 1 | |||||
| Установка кабины | 700.00.67.000-4 | 1 | 1 | |||||
| 1 | Кабина в сборе | 700.67.00.000-3 | 1 | 1 | 1 | |||
| 2 | прокладка | 700.67.12.122 | 4 | 4 | 2 | |||
| 3 | Прокладка | 700.67.12.059 | 4 | 4 | 3 | |||
| 4 | Скоба | 700.67.12.121 | 10 | 10 | 4 | |||
| 5 | Прокладка | 700.67.12.049 | 6 | 6 | 5 | |||
| 6 | Скоба | 700.67.12.061 | 4 | 4 | 6 | |||
| 7 | Скоба | 700.67.12.044 | 34 | 34 | 7 | |||
| 8 | Прокладка | 700.67.12.011 | 4 | 4 | 8 | |||
| 9 | Прокладка | 700.67.12.012-1 | 4 | 4 | 9 | |||
| 10 | Прокладка | 700.67.12.119 | 2 | 2 | 10 | |||
| 11 | Болт М20Х50-101 ГОСТ 7508-62 | Болт М20Х50-101 ГОСТ 7508-62 | 4 | 4 | 11 | |||
| 12 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 | 4 | 4 | 12 | |||
| 13 | Болт М16Х1,5Х35-101 ГОСТ 7808-62 | Болт М16Х1,5Х35-101 ГОСТ 7808-62 | 8 | 8 | 13 | |||
| 14 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 8 | 8 | 14 | |||
| 15 | Шайба 16-001 ГОСТ 11371-68 | Шайба 16-001 ГОСТ 11371-68 | 8 | 8 | 15 | |||
| 16 | Чашка в сборе | 700.00.67.210-1 | 4 | 4 | 16 | |||
| 17 | Амортизатор | 700.00.67.096 | 8 | 8 | 17 | |||
| 18 | Чашка | 700.00.67.013-1 | 4 | 4 | 18 | |||
| 19 | Кожух | 700.00.67.103-02 | 1 | 1 | 19 | |||
| 20 | Кожух | 700.00.67.103-03 | 2 | 2 | 20 | |||
| 21 | Кожух | 700.00.67.103-01 | 1 | 1 | 21 | |||
| 22 | Прокладка | 700.00.67.045-3 | 1 | 1 | 22 | |||
| 23 | Крючок | 700.00.67.086 | 2 | 2 | 23 | |||
| 24 | Заклепка 6Х14 ГОСТ 10299-68 | Заклепка 6Х14 ГОСТ 10299-68 | 2 | 2 | 24 | |||
| 25 | Болт М8Х20 ГОСТ 7808- 62 | Болт М8Х20 ГОСТ 7808-62 | 37 | 37 | 25 | |||
| 26 | Крышка | 700.00.67.044-2 | 1 | 1 | 26 | |||
| 27 | Прокладка | 700.00.67.041-1 | 1 | 1 | 27 | |||
| 28 | Крышка | 700.00.67.037-3 | 1 | 1 | 28 | |||
| 29 | Кожух | 700.00.67.021-1 | 1 | 1 | 29 | |||
| 30 | Заклепка 4Х12-700 ГОСТ 10299-68 | Заклепка 4Х12-700 ГОСТ 10299-68 | 45 | 45 | 30 | |||
| 31 | Кольцо | 700.00.67.022 | 1 | 1 | 31 | |||
| 32 | Прокладка | 700.00.67.062 | 1 | 1 | 32 | |||
| 33 | Крышка а сборе | 700.00.67.180 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700.00.67.023-1 | 1 | 1 | 34 | |||
| 35 | Обечайка | 700.00.67.024-1 | 1 | 1 | 35 | |||
| 36 | Кожух | 700.00.67.071 | 1 | 1 | 36 | |||
| 37 | Обечайка | 700.00.67.069 | 1 | 1 | 37 | |||
| 38 | Крышка | 700.00.67.073-1 | 1 | 1 | 38 | |||
| 39 | Прокладка | 700.00.67.074-1 | 1 | 1 | 39 | |||
| 40 | Коврик резиновый | 700.00.67.089-1 | 1 | 1 | 40 | |||
| 41 | Коврик резиновый | 700.00.67.034 | 1 | 1 | 41 | |||
| 42 | Крышка | 700.00.67.190-1 | 1 | 1 | 42 | |||
| 43 | Фланец | 700.00.67.025-1 | 1 | 1 | 43 | |||
| 44 | Кожух | 700.00.67.033 | 2 | 2 | 44 | |||
| 45 | Прокладка | 700.00.67.077-1 | 1 | 1 | 45 | |||
| 46 | Скоба | 700.00.67.093 | 2 | 2 | 46 | |||
| 47 | Крышка | 700.00.67.120-1 | 1 | 1 | 47 | |||
| 48 | Уплотнение | 700.00.67.063 | 1 | 1 | 48 | |||
| 49 | Фланец | 700.00.67.064 | 1 | 1 | 49 | |||
| 50 | Обечайка | 700.00.67.038-3 | 1 | 1 | 50 | |||
| 51 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 | 6 | 6 | 51 | |||
| 52 | Прокладка | 700.00.67.072-2 | 1 | 1 | 52 | |||
| 54 | Крышка | 700.00.67.087 | 1 | 1 | 54 | |||
| 55 | Прокладка | 700.00.67.088 | 1 | 1 | 55 | |||
| 56 | Постамент (в сборе с деталями поз 48-56) | 700.67.12.000-1 | 1 | 1 | 56 |
