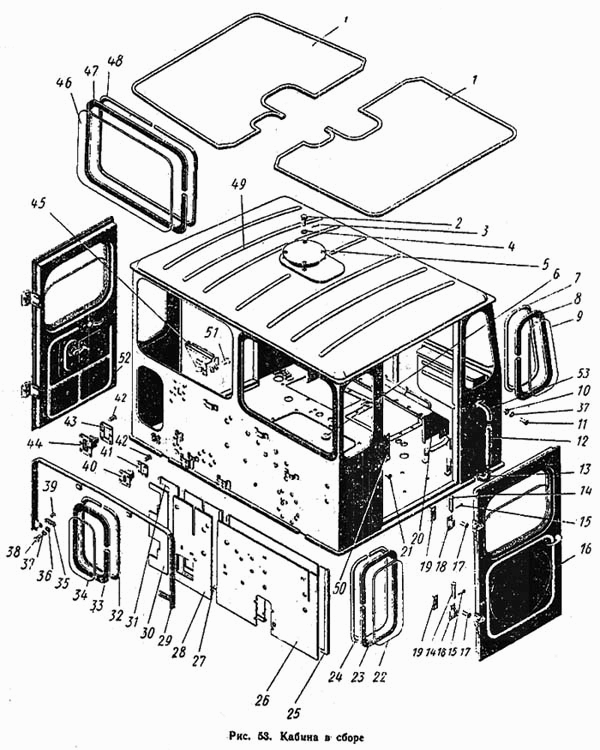

Кабина в сборе
100%
Название детали
Кабина в сборе
Заводской номер
700.67.00.000-3
Количество на модель
1
№
Название детали
Обивка в сборе
Заводской номер
700.67.00.190-00
Количество на модель
1
№
1
Название детали
Болт М6Х20-021 ГОСТ 7805-02
Заводской номер
Болт М6Х20-021 ГОСТ 7805-02
Количество на модель
4
№
2
Название детали
Шплинт 1,6Х10-001 ГОСТ 397-66
Заводской номер
Шплинт 1,6Х10-001 ГОСТ 397-66
Количество на модель
4
№
3
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
4
№
4
Название детали
Крышка в сборе
Заводской номер
700.81.00.040
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
700.67.00.121
Количество на модель
1
№
6
Название детали
Вкладыш уплотнительный
Заводской номер
700.67.00.109-03
Количество на модель
2
№
7
Название детали
Уплотнитель стекла
Заводской номер
700.67.00.108-03
Количество на модель
2
№
8
Название детали
Стекло боковое
Заводской номер
700.67.00.105
Количество на модель
2
№
9
Название детали
Гайка М8-011 ГОСТ 5927-62
Заводской номер
Гайка М8-011 ГОСТ 5927-62
Количество на модель
8
№
10
Название детали
Винт М8Х18 ГОСТ 1489-62
Заводской номер
Винт М8Х18 ГОСТ 1489-62
Количество на модель
20
№
11
Название детали
Поручень
Заводской номер
700.67.00.051
Количество на модель
2
№
12
Название детали
Кронштейн в сборе
Заводской номер
700.67.00.230
Количество на модель
2
№
13
Название детали
Ось петли
Заводской номер
700.67.00.014-1
Количество на модель
4
№
14
Название детали
Шплинт 3,2Х18-001 ГОСТ 397-66
Заводской номер
Шплинт 3,2Х18-001 ГОСТ 397-66
Количество на модель
4
№
15
Название детали
Дверь левая
Заводской номер
700.67.09.000-2
Количество на модель
1
№
16
Название детали
Винт М8Х18-001 ГОСТ 1490-62
Заводской номер
Винт М8Х18-001 ГОСТ 1490-62
Количество на модель
8
№
17
Название детали
Створка петли
Заводской номер
700.67.00.101-1
Количество на модель
4
№
18
Название детали
Планка
Заводской номер
700.67.00.103
Количество на модель
4
№
19
Название детали
Опора панели в сборе
Заводской номер
700.67.00.050-3
Количество на модель
1
№
20
Название детали
Заклепка 3Х8-700 ГОСТ 10299-68
Заводской номер
Заклепка 3Х8-700 ГОСТ 10299-68
Количество на модель
4
№
21
Название детали
Стекло
Заводской номер
700.67.00.104-02
Количество на модель
2
№
22
Название детали
Уплотнитель стекла
Заводской номер
700.67.00.108-02
Количество на модель
2
№
23
Название детали
Вкладыш Уплотнительный
Заводской номер
700.67.00.109-02
Количество на модель
2
№
24
Название детали
Обивка в сборе
Заводской номер
700.67.00.150
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
700.67.00.126
Количество на модель
1
№
26
Название детали
Обивка в сборе
Заводской номер
700.67.00.140
Количество на модель
1
№
27
Название детали
Прокладка
Заводской номер
700.67.00.125
Количество на модель
1
№
28
Название детали
Обечайка
Заводской номер
700.67.00.059
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
700.67.00.127-1
Количество на модель
1
№
30
Название детали
Обивка в сборе
Заводской номер
700.67.00.160
Количество на модель
1
№
31
Название детали
Вкладыш уплотнительный
Заводской номер
700.67.00.109-04
Количество на модель
2
№
32
Название детали
Уплотнитель стекла
Заводской номер
700.67.00.108-04
Количество на модель
1
№
33
Название детали
Стекло нижнее
Заводской номер
700.67.00.106
Количество на модель
1
№
34
Название детали
Планка
Заводской номер
700.67.00.085
Количество на модель
2
№
35
Название детали
Шайба 8-001 ГОСТ 11371-68
Заводской номер
Шайба 8-001 ГОСТ 11371-68
Количество на модель
4
№
36
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
12
№
37
Название детали
Болт М8Х20-021 ГОСТ 7808-62
Заводской номер
Болт М8Х20-021 ГОСТ 7808-62
Количество на модель
2
№
38
Название детали
Заклепка 5Х12 ГОСТ 10300-68
Заводской номер
Заклепка 5Х12 ГОСТ 10300-68
Количество на модель
2
№
39
Название детали
Кожух
Заводской номер
700.67.00.141
Количество на модель
1
№
40
Название детали
Фланец
Заводской номер
700.67.00.143
Количество на модель
1
№
41
Название детали
Заклепка 4Х12-700 ГОСТ 10299-68
Заводской номер
Заклепка 4Х12-700 ГОСТ 10299-68
Количество на модель
10
№
42
Название детали
Фланец
Заводской номер
700.67.00.142
Количество на модель
1
№
43
Название детали
Кожух
Заводской номер
700.67.00.139
Количество на модель
4
№
44
Название детали
Патрубок
Заводской номер
700.67.00.180
Количество на модель
1
№
45
Название детали
Стекло
Заводской номер
700.67.00.104-01
Количество на модель
4
№
46
Название детали
Уплотнитель стекла
Заводской номер
700.67.00.108-01
Количество на модель
2
№
47
Название детали
Вкладыш уплотнительный
Заводской номер
700.67.00.109-01
Количество на модель
4
№
48
Название детали
Кабина сварная
Заводской номер
700.67.01.000-2
Количество на модель
1
№
49
Название детали
Табличка
Заводской номер
700.67.00.084-1
Количество на модель
1
№
50
Название детали
Болт М8Х16-021 ГОСТ 7808-62
Заводской номер
Болт М8Х16-021 ГОСТ 7808-62
Количество на модель
2
№
51
Название детали
Дверь правая
Заводской номер
700.67.08.000-2
Количество на модель
1
№
52
Название детали
Кронштейн в сборе
Заводской номер
700.67.00.010-2
Количество на модель
2
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина в сборе | 700.67.00.000-3 | 1 | 1 | |||||
| 1 | Обивка в сборе | 700.67.00.190-00 | 1 | 1 | 1 | |||
| 2 | Болт М6Х20-021 ГОСТ 7805-02 | Болт М6Х20-021 ГОСТ 7805-02 | 4 | 4 | 2 | |||
| 3 | Шплинт 1,6Х10-001 ГОСТ 397-66 | Шплинт 1,6Х10-001 ГОСТ 397-66 | 4 | 4 | 3 | |||
| 4 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 4 | 4 | 4 | |||
| 5 | Крышка в сборе | 700.81.00.040 | 1 | 1 | 5 | |||
| 6 | Шайба | 700.67.00.121 | 1 | 1 | 6 | |||
| 7 | Вкладыш уплотнительный | 700.67.00.109-03 | 2 | 2 | 7 | |||
| 8 | Уплотнитель стекла | 700.67.00.108-03 | 2 | 2 | 8 | |||
| 9 | Стекло боковое | 700.67.00.105 | 2 | 2 | 9 | |||
| 10 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 8 | 8 | 10 | |||
| 11 | Винт М8Х18 ГОСТ 1489-62 | Винт М8Х18 ГОСТ 1489-62 | 20 | 20 | 11 | |||
| 12 | Поручень | 700.67.00.051 | 2 | 2 | 12 | |||
| 13 | Кронштейн в сборе | 700.67.00.230 | 2 | 2 | 13 | |||
| 14 | Ось петли | 700.67.00.014-1 | 4 | 4 | 14 | |||
| 15 | Шплинт 3,2Х18-001 ГОСТ 397-66 | Шплинт 3,2Х18-001 ГОСТ 397-66 | 4 | 4 | 15 | |||
| 16 | Дверь левая | 700.67.09.000-2 | 1 | 1 | 16 | |||
| 17 | Винт М8Х18-001 ГОСТ 1490-62 | Винт М8Х18-001 ГОСТ 1490-62 | 8 | 8 | 17 | |||
| 18 | Створка петли | 700.67.00.101-1 | 4 | 4 | 18 | |||
| 19 | Планка | 700.67.00.103 | 4 | 4 | 19 | |||
| 20 | Опора панели в сборе | 700.67.00.050-3 | 1 | 1 | 20 | |||
| 21 | Заклепка 3Х8-700 ГОСТ 10299-68 | Заклепка 3Х8-700 ГОСТ 10299-68 | 4 | 4 | 21 | |||
| 22 | Стекло | 700.67.00.104-02 | 2 | 2 | 22 | |||
| 23 | Уплотнитель стекла | 700.67.00.108-02 | 2 | 2 | 23 | |||
| 24 | Вкладыш Уплотнительный | 700.67.00.109-02 | 2 | 2 | 24 | |||
| 25 | Обивка в сборе | 700.67.00.150 | 1 | 1 | 25 | |||
| 26 | Прокладка | 700.67.00.126 | 1 | 1 | 26 | |||
| 27 | Обивка в сборе | 700.67.00.140 | 1 | 1 | 27 | |||
| 28 | Прокладка | 700.67.00.125 | 1 | 1 | 28 | |||
| 29 | Обечайка | 700.67.00.059 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700.67.00.127-1 | 1 | 1 | 30 | |||
| 31 | Обивка в сборе | 700.67.00.160 | 1 | 1 | 31 | |||
| 32 | Вкладыш уплотнительный | 700.67.00.109-04 | 2 | 2 | 32 | |||
| 33 | Уплотнитель стекла | 700.67.00.108-04 | 1 | 1 | 33 | |||
| 34 | Стекло нижнее | 700.67.00.106 | 1 | 1 | 34 | |||
| 35 | Планка | 700.67.00.085 | 2 | 2 | 35 | |||
| 36 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 | 4 | 4 | 36 | |||
| 37 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 12 | 12 | 37 | |||
| 38 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 | 2 | 2 | 38 | |||
| 39 | Заклепка 5Х12 ГОСТ 10300-68 | Заклепка 5Х12 ГОСТ 10300-68 | 2 | 2 | 39 | |||
| 40 | Кожух | 700.67.00.141 | 1 | 1 | 40 | |||
| 41 | Фланец | 700.67.00.143 | 1 | 1 | 41 | |||
| 42 | Заклепка 4Х12-700 ГОСТ 10299-68 | Заклепка 4Х12-700 ГОСТ 10299-68 | 10 | 10 | 42 | |||
| 43 | Фланец | 700.67.00.142 | 1 | 1 | 43 | |||
| 44 | Кожух | 700.67.00.139 | 4 | 4 | 44 | |||
| 45 | Патрубок | 700.67.00.180 | 1 | 1 | 45 | |||
| 46 | Стекло | 700.67.00.104-01 | 4 | 4 | 46 | |||
| 47 | Уплотнитель стекла | 700.67.00.108-01 | 2 | 2 | 47 | |||
| 48 | Вкладыш уплотнительный | 700.67.00.109-01 | 4 | 4 | 48 | |||
| 49 | Кабина сварная | 700.67.01.000-2 | 1 | 1 | 49 | |||
| 50 | Табличка | 700.67.00.084-1 | 1 | 1 | 50 | |||
| 51 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 | 2 | 2 | 51 | |||
| 52 | Дверь правая | 700.67.08.000-2 | 1 | 1 | 52 | |||
| 53 | Кронштейн в сборе | 700.67.00.010-2 | 2 | 2 | 53 |
