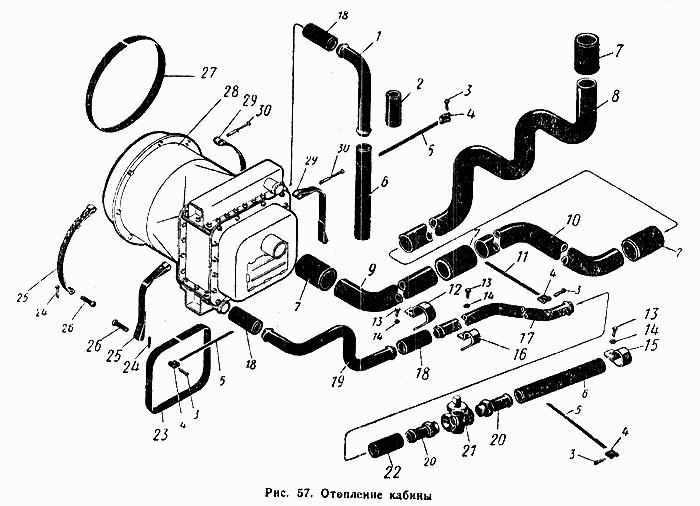

Отопление кабины
100%
Название детали
Кран
Заводской номер
700.81.05.010-1
Количество на модель
1
№
Название детали
Отопление и вентиляция кабины
Заводской номер
700.81.00.000-3
Количество на модель
1
№
Название детали
Труба
Заводской номер
700.81.05.022-02
Количество на модель
1
№
1
Название детали
Рукав 1У28-15Х50
Заводской номер
Рукав 1У28-15Х50
Количество на модель
1
№
2
Название детали
Шплинт ХШ
Заводской номер
Шплинт ХШ
Количество на модель
21
№
3
Название детали
Рамка ХР
Заводской номер
Рамка ХР
Количество на модель
21
№
4
Название детали
Лента ХЛ-350
Заводской номер
Лента ХЛ-350
Количество на модель
13
№
5
Название детали
Рукав 1У28-15Х350
Заводской номер
Рукав 1У28-15Х350
Количество на модель
1
№
6
Название детали
Рукав 1У28-15Х80
Заводской номер
Рукав 1У28-15Х80
Количество на модель
4
№
7
Название детали
Труба
Заводской номер
700.81.05.021-05
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
700.81.05.021-01
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
700.81.05.021-02
Количество на модель
1
№
10
Название детали
Лента ХЛ-500
Заводской номер
Лента ХЛ-500
Количество на модель
8
№
11
Название детали
Хомутик подвесной одноместный ХПО-48Х7
Заводской номер
Хомутик подвесной одноместный ХПО-48Х7
Количество на модель
2
№
12
Название детали
Болт М6Х16-021 ГОСТ 7805-62
Заводской номер
Болт М6Х16-021 ГОСТ 7805-62
Количество на модель
5
№
13
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
9
№
14
Название детали
Хомутик подвесной одноместный ХПО-30Х7
Заводской номер
Хомутик подвесной одноместный ХПО-30Х7
Количество на модель
1
№
15
Название детали
Хомутик подвесной одноместный ХПО-40Х7
Заводской номер
Хомутик подвесной одноместный ХПО-40Х7
Количество на модель
2
№
16
Название детали
Труба
Заводской номер
700.81.05.022-03
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
700.81.05.022-01
Количество на модель
1
№
19
Название детали
Штуцер в сборе
Заводской номер
700.81.05.030-1
Количество на модель
2
№
20
Название детали
Кран муфтовый 25-10 ГОСТ 2704-66
Заводской номер
700.81.05.020-1
Количество на модель
1
№
21
Название детали
Рукав 1У28-15Х250
Заводской номер
Рукав 1У28-15Х250
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
700.81.00.024-02
Количество на модель
1
№
23
Название детали
Шплинт 1,6Х16-001 ГОСТ 397-66
Заводской номер
Шплинт 1,6Х16-001 ГОСТ 397-66
Количество на модель
4
№
24
Название детали
Лента в сборе
Заводской номер
700.81.00.020-3
Количество на модель
2
№
25
Название детали
Ось 2-8Х/5/Х40-100 ГОСТ 9650-66
Заводской номер
Ось 2-8Х/5/Х40-100 ГОСТ 9650-66
Количество на модель
4
№
26
Название детали
Прокладка
Заводской номер
700.81.00.024-01
Количество на модель
1
№
27
Название детали
Отопитель
Заводской номер
700.81.01.000-3
Количество на модель
11
№
28
Название детали
Лента в сборе
Заводской номер
700.81.00.020-1
Количество на модель
2
№
29
Название детали
Винт
Заводской номер
700.15.00.047
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран | 700.81.05.010-1 | 1 | 1 | |||||
| Отопление и вентиляция кабины | 700.81.00.000-3 | 1 | 1 | |||||
| 1 | Труба | 700.81.05.022-02 | 1 | 1 | 1 | |||
| 2 | Рукав 1У28-15Х50 | Рукав 1У28-15Х50 | 1 | 1 | 2 | |||
| 3 | Шплинт ХШ | Шплинт ХШ | 21 | 21 | 3 | |||
| 4 | Рамка ХР | Рамка ХР | 21 | 21 | 4 | |||
| 5 | Лента ХЛ-350 | Лента ХЛ-350 | 13 | 13 | 5 | |||
| 6 | Рукав 1У28-15Х350 | Рукав 1У28-15Х350 | 1 | 1 | 6 | |||
| 7 | Рукав 1У28-15Х80 | Рукав 1У28-15Х80 | 4 | 4 | 7 | |||
| 8 | Труба | 700.81.05.021-05 | 1 | 1 | 8 | |||
| 9 | Труба | 700.81.05.021-01 | 1 | 1 | 9 | |||
| 10 | Труба | 700.81.05.021-02 | 1 | 1 | 10 | |||
| 11 | Лента ХЛ-500 | Лента ХЛ-500 | 8 | 8 | 11 | |||
| 12 | Хомутик подвесной одноместный ХПО-48Х7 | Хомутик подвесной одноместный ХПО-48Х7 | 2 | 2 | 12 | |||
| 13 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 | 5 | 5 | 13 | |||
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 9 | 9 | 14 | |||
| 15 | Хомутик подвесной одноместный ХПО-30Х7 | Хомутик подвесной одноместный ХПО-30Х7 | 1 | 1 | 15 | |||
| 16 | Хомутик подвесной одноместный ХПО-40Х7 | Хомутик подвесной одноместный ХПО-40Х7 | 2 | 2 | 16 | |||
| 17 | Труба | 700.81.05.022-03 | 1 | 1 | 17 | |||
| 19 | Труба | 700.81.05.022-01 | 1 | 1 | 19 | |||
| 20 | Штуцер в сборе | 700.81.05.030-1 | 2 | 2 | 20 | |||
| 21 | Кран муфтовый 25-10 ГОСТ 2704-66 | 700.81.05.020-1 | 1 | 1 | 21 | |||
| 22 | Рукав 1У28-15Х250 | Рукав 1У28-15Х250 | 1 | 1 | 22 | |||
| 23 | прокладка | 700.81.00.024-02 | 1 | 1 | 23 | |||
| 24 | Шплинт 1,6Х16-001 ГОСТ 397-66 | Шплинт 1,6Х16-001 ГОСТ 397-66 | 4 | 4 | 24 | |||
| 25 | Лента в сборе | 700.81.00.020-3 | 2 | 2 | 25 | |||
| 26 | Ось 2-8Х/5/Х40-100 ГОСТ 9650-66 | Ось 2-8Х/5/Х40-100 ГОСТ 9650-66 | 4 | 4 | 26 | |||
| 27 | Прокладка | 700.81.00.024-01 | 1 | 1 | 27 | |||
| 28 | Отопитель | 700.81.01.000-3 | 11 | 11 | 28 | |||
| 29 | Лента в сборе | 700.81.00.020-1 | 2 | 2 | 29 | |||
| 30 | Винт | 700.15.00.047 | 2 | 2 | 30 |
