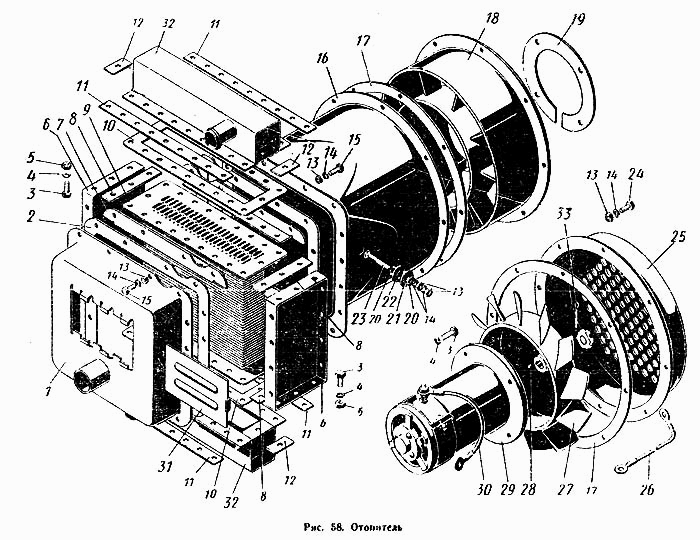

Отопитель
100%
Название детали
Отопитель
Заводской номер
700.81.01.000-3
Количество на модель
1
№
Название детали
Радиатор отопителя
Заводской номер
700.81.01.010-3
Количество на модель
1
№
Название детали
Кожух (в сборе с дет. 700.87.01.031)
Заводской номер
700.81.01.040-1
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700.81.01.014-1
Количество на модель
2
№
2
Название детали
Болт М8Х20-021 ГОСТ 7808-62
Заводской номер
Болт М8Х20-021 ГОСТ 7808-62
Количество на модель
44
№
3
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
44
№
4
Название детали
Гайка М8-016 ГОСТ 2524-62
Заводской номер
Гайка М8-016 ГОСТ 2524-62
Количество на модель
40
№
5
Название детали
Боковина
Заводской номер
700.81.01.037
Количество на модель
2
№
6
Название детали
Угольник
Заводской номер
700.81.01.036-1
Количество на модель
4
№
7
Название детали
Прокладка
Заводской номер
700.81.01.038
Количество на модель
4
№
8
Название детали
Сердцевина радиатора
Заводской номер
700.81.01.070-1
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
700.81.01.039
Количество на модель
2
№
10
Название детали
Планка
Заводской номер
700.81.01.016
Количество на модель
4
№
11
Название детали
Планка
Заводской номер
700.81.01.041
Количество на модель
4
№
12
Название детали
Гайка М6-011 ГОСТ 5927-62
Заводской номер
Гайка М6-011 ГОСТ 5927-62
Количество на модель
42
№
13
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
42
№
14
Название детали
Болт М6Х16-021 ГОСТ 7805-62
Заводской номер
Болт М6Х16-021 ГОСТ 7805-62
Количество на модель
32
№
15
Название детали
Кожух в сборе
Заводской номер
700.81.01.030-2
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
700.81.01.052
Количество на модель
2
№
17
Название детали
Спрямляющий аппарат
Заводской номер
700.81.01.011
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
700.81.01.051
Количество на модель
1
№
19
Название детали
Шайба 6-001 ГОСТ 11371-68
Заводской номер
Шайба 6-001 ГОСТ 11371-68
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
700.81.01.034
Количество на модель
1
№
21
Название детали
Втулка
Заводской номер
700.81.01.033
Количество на модель
1
№
22
Название детали
Болт М6Х35-021 ГОСТ 7811-62
Заводской номер
Болт М6Х35-021 ГОСТ 7811-62
Количество на модель
1
№
23
Название детали
Болт М6Х25-021 ГОСТ 7805-62
Заводской номер
Болт М6Х25-021 ГОСТ 7805-62
Количество на модель
8
№
24
Название детали
Колпак
Заводской номер
700.81.01.013-1
Количество на модель
1
№
25
Название детали
Провод
Заводской номер
700.81.01.050-1
Количество на модель
1
№
26
Название детали
Рабочее колесо
Заводской номер
700.81.01.012-1
Количество на модель
1
№
27
Название детали
Шпонка сегментная 3Х6,5 ГОСТ 8795-58
Заводской номер
Шпонка сегментная 3Х6,5 ГОСТ 8795-58
Количество на модель
1
№
28
Название детали
Электродвигатель МЭ22
Заводской номер
700.81.01.020
Количество на модель
1
№
29
Название детали
Провод
Заводской номер
700.81.01.090
Количество на модель
1
№
30
Название детали
Задвижка
Заводской номер
700.81.01.031
Количество на модель
1
№
31
Название детали
Коллектор в сборе
Заводской номер
700.81.01.060-2
Количество на модель
2
№
32
Название детали
Шплинт 2Х20-001 ГОСТ 397-66
Заводской номер
Шплинт 2Х20-001 ГОСТ 397-66
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Отопитель | 700.81.01.000-3 | 1 | 1 | |||||
| Радиатор отопителя | 700.81.01.010-3 | 1 | 1 | |||||
| 1 | Кожух (в сборе с дет. 700.87.01.031) | 700.81.01.040-1 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700.81.01.014-1 | 2 | 2 | 2 | |||
| 3 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 | 44 | 44 | 3 | |||
| 4 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 44 | 44 | 4 | |||
| 5 | Гайка М8-016 ГОСТ 2524-62 | Гайка М8-016 ГОСТ 2524-62 | 40 | 40 | 5 | |||
| 6 | Боковина | 700.81.01.037 | 2 | 2 | 6 | |||
| 7 | Угольник | 700.81.01.036-1 | 4 | 4 | 7 | |||
| 8 | Прокладка | 700.81.01.038 | 4 | 4 | 8 | |||
| 9 | Сердцевина радиатора | 700.81.01.070-1 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.81.01.039 | 2 | 2 | 10 | |||
| 11 | Планка | 700.81.01.016 | 4 | 4 | 11 | |||
| 12 | Планка | 700.81.01.041 | 4 | 4 | 12 | |||
| 13 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 | 42 | 42 | 13 | |||
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 42 | 42 | 14 | |||
| 15 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 | 32 | 32 | 15 | |||
| 16 | Кожух в сборе | 700.81.01.030-2 | 1 | 1 | 16 | |||
| 17 | Прокладка | 700.81.01.052 | 2 | 2 | 17 | |||
| 18 | Спрямляющий аппарат | 700.81.01.011 | 1 | 1 | 18 | |||
| 19 | Прокладка | 700.81.01.051 | 1 | 1 | 19 | |||
| 20 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 | 2 | 2 | 20 | |||
| 21 | Втулка | 700.81.01.034 | 1 | 1 | 21 | |||
| 22 | Втулка | 700.81.01.033 | 1 | 1 | 22 | |||
| 23 | Болт М6Х35-021 ГОСТ 7811-62 | Болт М6Х35-021 ГОСТ 7811-62 | 1 | 1 | 23 | |||
| 24 | Болт М6Х25-021 ГОСТ 7805-62 | Болт М6Х25-021 ГОСТ 7805-62 | 8 | 8 | 24 | |||
| 25 | Колпак | 700.81.01.013-1 | 1 | 1 | 25 | |||
| 26 | Провод | 700.81.01.050-1 | 1 | 1 | 26 | |||
| 27 | Рабочее колесо | 700.81.01.012-1 | 1 | 1 | 27 | |||
| 28 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | 1 | 1 | 28 | |||
| 29 | Электродвигатель МЭ22 | 700.81.01.020 | 1 | 1 | 29 | |||
| 30 | Провод | 700.81.01.090 | 1 | 1 | 30 | |||
| 31 | Задвижка | 700.81.01.031 | 1 | 1 | 31 | |||
| 32 | Коллектор в сборе | 700.81.01.060-2 | 2 | 2 | 32 | |||
| 33 | Шплинт 2Х20-001 ГОСТ 397-66 | Шплинт 2Х20-001 ГОСТ 397-66 | 1 | 1 | 33 |
