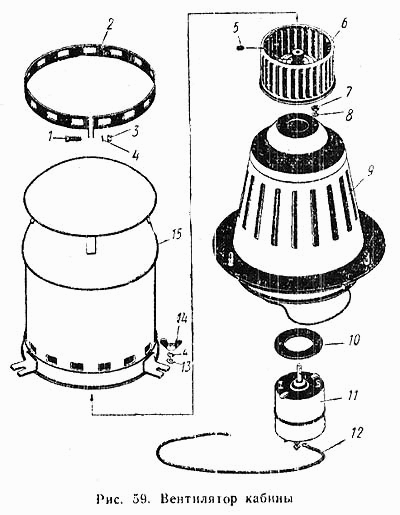

Вентилятор кабины
100%
Название детали
Вентилятор
Заводской номер
700.81.04.000-1
Количество на модель
1
№
Название детали
Бол т М6Х20-021 ГОСТ 7805-62
Заводской номер
Бол т М6Х20-021 ГОСТ 7805-62
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
700.81.04.046
Количество на модель
1
№
2
Название детали
Гайка М6-011 ГОСТ 5927-62
Заводской номер
Гайка М6-011 ГОСТ 5927-62
Количество на модель
1
№
3
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
4
№
4
Название детали
Винт 5Х10-011 ГОСТ 1476-64
Заводской номер
Винт 5Х10-011 ГОСТ 1476-64
Количество на модель
1
№
5
Название детали
Ротор вентилятора (в сборе с дет. поз. 5)
Заводской номер
700.81.04.110
Количество на модель
1
№
6
Название детали
Гайка М5-011 ГОСТ 5927- 62
Заводской номер
Гайка М5-011 ГОСТ 5927-62
Количество на модель
2
№
7
Название детали
Шайба пружинная 5Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 5Н ГОСТ 6402-61
Количество на модель
2
№
8
Название детали
Конус внутренний в сборе
Заводской номер
700.81.04.100
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
700.81.04.051
Количество на модель
1
№
10
Название детали
Электродвигатель МЭ 220 в
Заводской номер
700.81.04.120
Количество на модель
1
№
11
Название детали
Провод
Заводской номер
700.81.04.130
Количество на модель
1
№
12
Название детали
Шайба 6-001 ГОСТ 11371-68
Заводской номер
Шайба 6-001 ГОСТ 11371-68
Количество на модель
3
№
13
Название детали
Гайка М6-010 ГОСТ 3032-66
Заводской номер
Гайка М6-010 ГОСТ 3032-66
Количество на модель
3
№
14
Название детали
Корпус вентилятора
Заводской номер
700.81.04.090
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентилятор | 700.81.04.000-1 | 1 | 1 | |||||
| 1 | Бол т М6Х20-021 ГОСТ 7805-62 | Бол т М6Х20-021 ГОСТ 7805-62 | 1 | 1 | 1 | |||
| 2 | Хомут | 700.81.04.046 | 1 | 1 | 2 | |||
| 3 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 | 1 | 1 | 3 | |||
| 4 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 4 | 4 | 4 | |||
| 5 | Винт 5Х10-011 ГОСТ 1476-64 | Винт 5Х10-011 ГОСТ 1476-64 | 1 | 1 | 5 | |||
| 6 | Ротор вентилятора (в сборе с дет. поз. 5) | 700.81.04.110 | 1 | 1 | 6 | |||
| 7 | Гайка М5-011 ГОСТ 5927- 62 | Гайка М5-011 ГОСТ 5927-62 | 2 | 2 | 7 | |||
| 8 | Шайба пружинная 5Н ГОСТ 6402-61 | Шайба пружинная 5Н ГОСТ 6402-61 | 2 | 2 | 8 | |||
| 9 | Конус внутренний в сборе | 700.81.04.100 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.81.04.051 | 1 | 1 | 10 | |||
| 11 | Электродвигатель МЭ 220 в | 700.81.04.120 | 1 | 1 | 11 | |||
| 12 | Провод | 700.81.04.130 | 1 | 1 | 12 | |||
| 13 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 | 3 | 3 | 13 | |||
| 14 | Гайка М6-010 ГОСТ 3032-66 | Гайка М6-010 ГОСТ 3032-66 | 3 | 3 | 14 | |||
| 15 | Корпус вентилятора | 700.81.04.090 | 1 | 1 | 15 |
