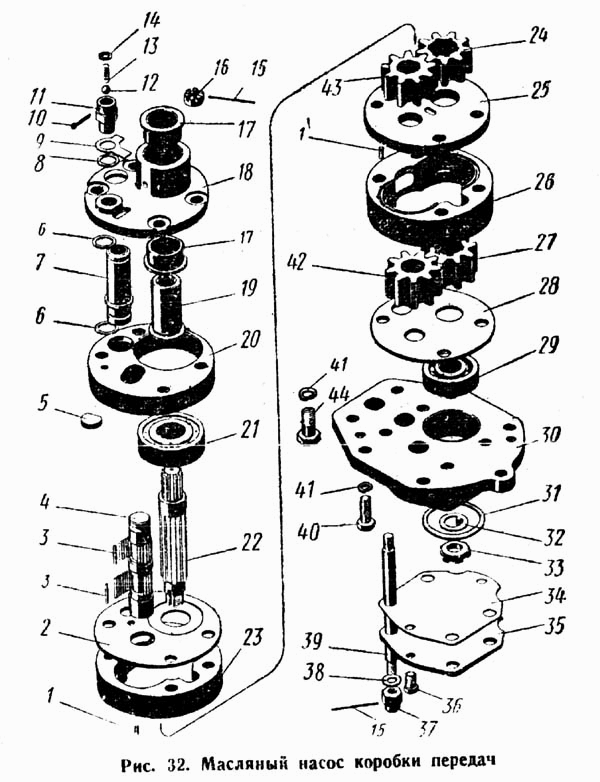

Масляный насос коробки передач
100%
Название детали
Корпус клапана в сборе
Заводской номер
700.17.04.050
Количество на модель
1
№
Название детали
Корпус нагнетательной секции в сборе
Заводской номер
700.17.04.030
Количество на модель
1
№
Название детали
Корпус насоса
Заводской номер
700.17.04.010
Количество на модель
1
№
Название детали
Корпус откачивающей секции в сборе
Заводской номер
700.17.04.020
Количество на модель
1
№
Название детали
Крышка насоса верхняя в сборе
Заводской номер
700.17.04.040
Количество на модель
1
№
Название детали
Насос в сборе
Заводской номер
700.17.04.000
Количество на модель
1
№
Название детали
Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128-60
Заводской номер
Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128
Количество на модель
4
№
1
Название детали
Плита насоса верхняя
Заводской номер
700.17.04.037
Количество на модель
1
№
2
Название детали
Ролик игольчатый 2,5Х20 ГОСТ 6870-54
Заводской номер
Ролик игольчатый 2,5Х20 ГОСТ 6870-54
Количество на модель
48
№
3
Название детали
Ось
Заводской номер
700.17.04.019
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
700.17.04.035
Количество на модель
1
№
5
Название детали
Кольцо Н1-22Х18-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-22Х18-4 ГОСТ 9833-61
Количество на модель
2
№
6
Название детали
Трубка
Заводской номер
700.17.04.027-1
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
700.17.04.039
Количество на модель
1
№
8
Название детали
Шайба стопорная 15-2 ГОСТ 3693-52
Заводской номер
Шайба стопорная 15-2 ГОСТ 3693-52
Количество на модель
1
№
9
Название детали
Шплинт 2,5Х25-001 ГОСТ 397-66
Заводской номер
Шплинт 2,5Х25-001 ГОСТ 397-66
Количество на модель
1
№
10
Название детали
Корпус клапана
Заводской номер
700.17.04.029
Количество на модель
1
№
11
Название детали
Шарик БV 8 мм Н ГОСТ 3722-60
Заводской номер
Шарик БV 8 мм Н ГОСТ 3722-60
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
700.15.01.045
Количество на модель
1
№
13
Название детали
Шайба 4-001 ГОСТ 11371-68
Заводской номер
Шайба 4-001 ГОСТ 11371-68
Количество на модель
1
№
14
Название детали
Проволока КО 1,6Х260 мм ГОСТ 792-67
Заводской номер
Проволока КО 1,6Х260 мм ГОСТ 792-67
Количество на модель
4
№
15
Название детали
Гайка М10-011 ГОСТ 5933-62
Заводской номер
Гайка М10-011 ГОСТ 5933-62
Количество на модель
4
№
16
Название детали
Втулка
Заводской номер
700.17.04.017
Количество на модель
2
№
17
Название детали
Крышка насоса верхняя
Заводской номер
700.17.04.016-1
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
700.17.04.025-1
Количество на модель
1
№
19
Название детали
Верхняя часть корпуса насоса
Заводской номер
700.17.04.015-1
Количество на модель
1
№
20
Название детали
Роликоподшипник 2305К ГОСТ 8328-57
Заводской номер
Роликоподшипник 2305К ГОСТ 8328-57
Количество на модель
1
№
21
Название детали
Валик насоса
Заводской номер
700.17.04.018
Количество на модель
1
№
22
Название детали
Корпус нагнетательной секции
Заводской номер
700.17.04.014
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
700.17.04.021
Количество на модель
1
№
24
Название детали
Плита
Заводской номер
700.17.04.013
Количество на модель
1
№
25
Название детали
Корпус откачивающей секции
Заводской номер
700.17.04.012
Количество на модель
1
№
26
Название детали
Шестерня
Заводской номер
700.17.04.022
Количество на модель
1
№
27
Название детали
Плита насоса нижняя
Заводской номер
700.17.04.036
Количество на модель
1
№
28
Название детали
Шарикоподшипник 304 ГОСТ 8338-57
Заводской номер
Шарикоподшипник 304 ГОСТ 8338-57
Количество на модель
1
№
29
Название детали
Нижняя часть корпуса насоса
Заводской номер
700.17.04.011
Количество на модель
1
№
30
Название детали
Кольцо пружинное ВЭ-55 ГОСТ 9301-59
Заводской номер
Кольцо пружинное ВЭ-55 ГОСТ 9301-59
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
700.17.04.032
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
700.17.04.031
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
700.17.04.033
Количество на модель
1
№
34
Название детали
Крышка
Заводской номер
700.17.04.026
Количество на модель
1
№
35
Название детали
Болт М8Х16-021 ГОСТ 7808-62
Заводской номер
Болт М8Х16-021 ГОСТ 7808-62
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
700.17.04.041
Количество на модель
4
№
37
Название детали
Шайба 10-001 ГОСТ 11371-63
Заводской номер
Шайба 10-001 ГОСТ 11371-63
Количество на модель
4
№
38
Название детали
Шпилька призонная
Заводской номер
700.17.04.033-1
Количество на модель
4
№
39
Название детали
Болт М10Х25 ГОСТ 7808- 62
Заводской номер
Болт М10Х25 ГОСТ 7808-62
Количество на модель
5
№
40
Название детали
Шайба пружинная 10Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 10Н ГОСТ 6402-61
Количество на модель
7
№
41
Название детали
Шестерня
Заводской номер
700.17.04.024
Количество на модель
1
№
42
Название детали
Шестерня
Заводской номер
700.17.04.023
Количество на модель
1
№
43
Название детали
Болт М10Х35 ГОСТ 7808-62
Заводской номер
Болт М10Х35 ГОСТ 7808-62
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус клапана в сборе | 700.17.04.050 | 1 | 1 | |||||
| Корпус нагнетательной секции в сборе | 700.17.04.030 | 1 | 1 | |||||
| Корпус насоса | 700.17.04.010 | 1 | 1 | |||||
| Корпус откачивающей секции в сборе | 700.17.04.020 | 1 | 1 | |||||
| Крышка насоса верхняя в сборе | 700.17.04.040 | 1 | 1 | |||||
| Насос в сборе | 700.17.04.000 | 1 | 1 | |||||
| 1 | Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128-60 | Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128 | 4 | 4 | 1 | |||
| 2 | Плита насоса верхняя | 700.17.04.037 | 1 | 1 | 2 | |||
| 3 | Ролик игольчатый 2,5Х20 ГОСТ 6870-54 | Ролик игольчатый 2,5Х20 ГОСТ 6870-54 | 48 | 48 | 3 | |||
| 4 | Ось | 700.17.04.019 | 1 | 1 | 4 | |||
| 5 | Шайба | 700.17.04.035 | 1 | 1 | 5 | |||
| 6 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | 2 | 2 | 6 | |||
| 7 | Трубка | 700.17.04.027-1 | 1 | 1 | 7 | |||
| 8 | Прокладка | 700.17.04.039 | 1 | 1 | 8 | |||
| 9 | Шайба стопорная 15-2 ГОСТ 3693-52 | Шайба стопорная 15-2 ГОСТ 3693-52 | 1 | 1 | 9 | |||
| 10 | Шплинт 2,5Х25-001 ГОСТ 397-66 | Шплинт 2,5Х25-001 ГОСТ 397-66 | 1 | 1 | 10 | |||
| 11 | Корпус клапана | 700.17.04.029 | 1 | 1 | 11 | |||
| 12 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 | 1 | 1 | 12 | |||
| 13 | Пружина | 700.15.01.045 | 1 | 1 | 13 | |||
| 14 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 | 1 | 1 | 14 | |||
| 15 | Проволока КО 1,6Х260 мм ГОСТ 792-67 | Проволока КО 1,6Х260 мм ГОСТ 792-67 | 4 | 4 | 15 | |||
| 16 | Гайка М10-011 ГОСТ 5933-62 | Гайка М10-011 ГОСТ 5933-62 | 4 | 4 | 16 | |||
| 17 | Втулка | 700.17.04.017 | 2 | 2 | 17 | |||
| 18 | Крышка насоса верхняя | 700.17.04.016-1 | 1 | 1 | 18 | |||
| 19 | Втулка | 700.17.04.025-1 | 1 | 1 | 19 | |||
| 20 | Верхняя часть корпуса насоса | 700.17.04.015-1 | 1 | 1 | 20 | |||
| 21 | Роликоподшипник 2305К ГОСТ 8328-57 | Роликоподшипник 2305К ГОСТ 8328-57 | 1 | 1 | 21 | |||
| 22 | Валик насоса | 700.17.04.018 | 1 | 1 | 22 | |||
| 23 | Корпус нагнетательной секции | 700.17.04.014 | 1 | 1 | 23 | |||
| 24 | Шестерня | 700.17.04.021 | 1 | 1 | 24 | |||
| 25 | Плита | 700.17.04.013 | 1 | 1 | 25 | |||
| 26 | Корпус откачивающей секции | 700.17.04.012 | 1 | 1 | 26 | |||
| 27 | Шестерня | 700.17.04.022 | 1 | 1 | 27 | |||
| 28 | Плита насоса нижняя | 700.17.04.036 | 1 | 1 | 28 | |||
| 29 | Шарикоподшипник 304 ГОСТ 8338-57 | Шарикоподшипник 304 ГОСТ 8338-57 | 1 | 1 | 29 | |||
| 30 | Нижняя часть корпуса насоса | 700.17.04.011 | 1 | 1 | 30 | |||
| 31 | Кольцо пружинное ВЭ-55 ГОСТ 9301-59 | Кольцо пружинное ВЭ-55 ГОСТ 9301-59 | 1 | 1 | 31 | |||
| 32 | Шайба | 700.17.04.032 | 1 | 1 | 32 | |||
| 33 | Гайка | 700.17.04.031 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700.17.04.033 | 1 | 1 | 34 | |||
| 35 | Крышка | 700.17.04.026 | 1 | 1 | 35 | |||
| 36 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 | 2 | 2 | 36 | |||
| 37 | Гайка | 700.17.04.041 | 4 | 4 | 37 | |||
| 38 | Шайба 10-001 ГОСТ 11371-63 | Шайба 10-001 ГОСТ 11371-63 | 4 | 4 | 38 | |||
| 39 | Шпилька призонная | 700.17.04.033-1 | 4 | 4 | 39 | |||
| 40 | Болт М10Х25 ГОСТ 7808- 62 | Болт М10Х25 ГОСТ 7808-62 | 5 | 5 | 40 | |||
| 41 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 7 | 7 | 41 | |||
| 42 | Шестерня | 700.17.04.024 | 1 | 1 | 42 | |||
| 43 | Шестерня | 700.17.04.023 | 1 | 1 | 43 | |||
| 44 | Болт М10Х35 ГОСТ 7808-62 | Болт М10Х35 ГОСТ 7808-62 | 2 | 2 | 44 |
