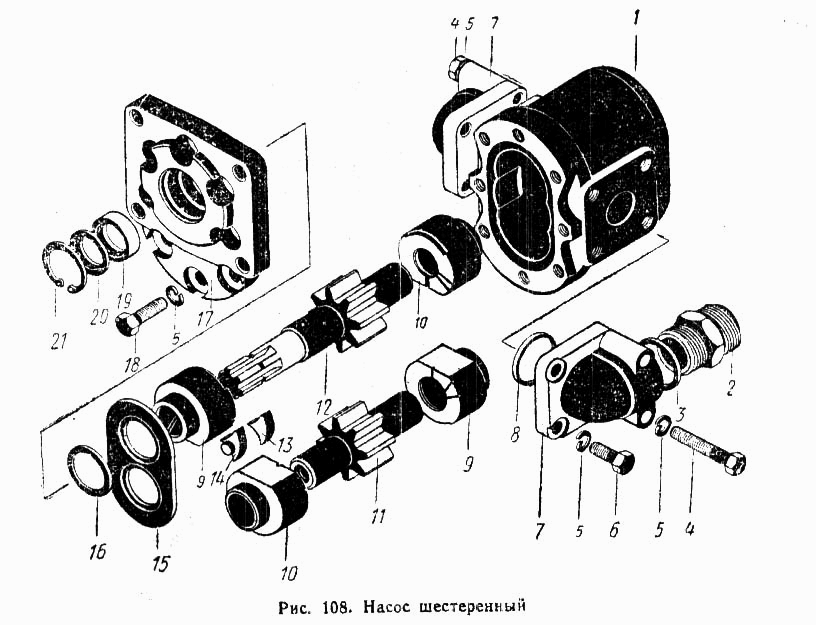

Насос шестеренный
100%
Название детали
Крышка насоса в сборе
Заводской номер
НШ32У-0303003-А
Количество на модель
1
№
Название детали
Муфта угловая
Заводской номер
НШ46-0503035-В
Количество на модель
2
№
Название детали
Насос шестеренчатый НШ-46У-Л (левого вращения)
Заводской номер
НШ46У-0505002
Количество на модель
№
Название детали
Насос шестеренный левого вращения НШ46УЛ
Заводской номер
НШ46У-0505001-Б
Количество на модель
1
№
Название детали
Корпус насоса
Заводской номер
НШ46У-0505022-5
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
НШ46-0505036-В
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
НШ46-0505040-В
Количество на модель
2
№
3
Название детали
Болт 10Х65
Заводской номер
Болт 10Х65
Количество на модель
4
№
4
Название детали
Шайба пружинная 10Л
Заводской номер
Шайба пружинная 10Л
Количество на модель
16
№
5
Название детали
Болт М10Х25, ГОСТ 7796-62
Заводской номер
Болт М10Х25
Количество на модель
4
№
6
Название детали
Муфта угловая всборе
Заводской номер
НШ46-0505004-В
Количество на модель
2
№
7
Название детали
Кольцо уплотнительное
Заводской номер
НШ46Д-0505039
Количество на модель
2
№
8
Название детали
Втулка правая
Заводской номер
НШ32У-0303025-П2
Количество на модель
2
№
9
Название детали
Втулка левая
Заводской номер
НШ32У-0303025-Л2
Количество на модель
2
№
10
Название детали
Шестерня ведомая
Заводской номер
НШ46У-0505024
Количество на модель
1
№
11
Название детали
Шестерня ведущая
Заводской номер
НШ46У-0505023-Б
Количество на модель
1
№
12
Название детали
Вкладыш
Заводской номер
НШ32У-0303051-А
Количество на модель
1
№
13
Название детали
Уплотнение
Заводской номер
НШ32У-0303057
Количество на модель
1
№
14
Название детали
Манжета
Заводской номер
НШ32У-0303055-А
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
НШ32У-0303053
Количество на модель
2
№
16
Название детали
Крышка
Заводской номер
НШ32У-0303021-К
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
НШ32У-0303048
Количество на модель
8
№
18
Название детали
Манжета
Заводской номер
НШ32-0303043-Д
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
НШ32У-0303029
Количество на модель
1
№
20
Название детали
Кольцо стопорное
Заводской номер
НШ32-0303028-В
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка насоса в сборе | НШ32У-0303003-А | 1 | 1 | |||||
| Муфта угловая | НШ46-0503035-В | 2 | 2 | |||||
| Насос шестеренчатый НШ-46У-Л (левого вращения) | НШ46У-0505002 | |||||||
| Насос шестеренный левого вращения НШ46УЛ | НШ46У-0505001-Б | 1 | 1 | |||||
| 1 | Корпус насоса | НШ46У-0505022-5 | 1 | 1 | 1 | |||
| 2 | Штуцер | НШ46-0505036-В | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | НШ46-0505040-В | 2 | 2 | 3 | |||
| 4 | Болт 10Х65 | Болт 10Х65 | 4 | 4 | 4 | |||
| 5 | Шайба пружинная 10Л | Шайба пружинная 10Л | 16 | 16 | 5 | |||
| 6 | Болт М10Х25, ГОСТ 7796-62 | Болт М10Х25 | 4 | 4 | 6 | |||
| 7 | Муфта угловая всборе | НШ46-0505004-В | 2 | 2 | 7 | |||
| 8 | Кольцо уплотнительное | НШ46Д-0505039 | 2 | 2 | 8 | |||
| 9 | Втулка правая | НШ32У-0303025-П2 | 2 | 2 | 9 | |||
| 10 | Втулка левая | НШ32У-0303025-Л2 | 2 | 2 | 10 | |||
| 11 | Шестерня ведомая | НШ46У-0505024 | 1 | 1 | 11 | |||
| 12 | Шестерня ведущая | НШ46У-0505023-Б | 1 | 1 | 12 | |||
| 13 | Вкладыш | НШ32У-0303051-А | 1 | 1 | 13 | |||
| 14 | Уплотнение | НШ32У-0303057 | 1 | 1 | 14 | |||
| 15 | Манжета | НШ32У-0303055-А | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | НШ32У-0303053 | 2 | 2 | 16 | |||
| 17 | Крышка | НШ32У-0303021-К | 1 | 1 | 17 | |||
| 18 | Болт | НШ32У-0303048 | 8 | 8 | 18 | |||
| 19 | Манжета | НШ32-0303043-Д | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | НШ32У-0303029 | 1 | 1 | 20 | |||
| 21 | Кольцо стопорное | НШ32-0303028-В | 1 | 1 | 21 |
