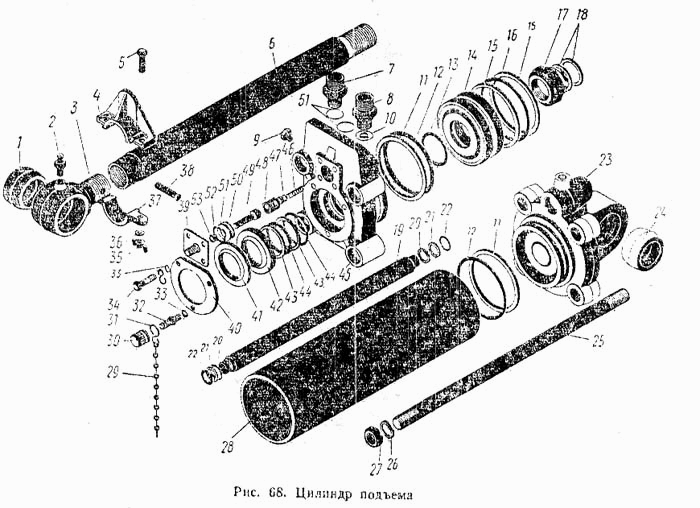

Цилиндр подъема
100%
Название детали
Гайка
Заводской номер
700.46.12.040
Количество на модель
1
№
Название детали
Клапан замедлительный
Заводской номер
700.46.12.080-1
Количество на модель
1
№
Название детали
Упор в сборе
Заводской номер
700.46.12.060-1
Количество на модель
1
№
Название детали
Цилиндр подъема
Заводской номер
700.46.12.000-1
Количество на модель
2
№
Название детали
Шток в сборе
Заводской номер
700.46.12.100
Количество на модель
1
№
Название детали
Шарнир
Заводской номер
700.46.12.016-2
Количество на модель
1
№
1
Название детали
Масленка 1-А1 ГОСТ 1303-56
Заводской номер
Масленка 1-А1 ГОСТ 1303-56
Количество на модель
1
№
2
Название детали
Головка штока
Заводской номер
700.46.12.015
Количество на модель
1
№
3
Название детали
Полукольцо верхнее
Заводской номер
700.46.12.013-1
Количество на модель
1
№
4
Название детали
Болт М6Х35-021 ГОСТ 7811-62
Заводской номер
Болт М6Х35-021 ГОСТ 7811-62
Количество на модель
2
№
5
Название детали
Шток цилиндра подъема
Заводской номер
700.46.12.072
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
700.46.12.029
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
700.46.12.027-1
Количество на модель
1
№
8
Название детали
Пробка КГ 1/2"-026 ГОСТ 12720-67
Заводской номер
Пробка КГ 1/2"-026 ГОСТ 12720-67
Количество на модель
1
№
9
Название детали
Клапан
Заводской номер
700.46.12.028-2
Количество на модель
1
№
10
Название детали
Шайба защитная
Заводской номер
700.46.12.026-1
Количество на модель
2
№
11
Название детали
Кольцо У-140Х0-4 ГОСТ 9833-61
Заводской номер
Кольцо У-140Х0-4 ГОСТ 9833-61
Количество на модель
2
№
12
Название детали
Кольцо У-55Х50-4 ГОСТ У833-61
Заводской номер
Кольцо У-55Х50-4 ГОСТ У833-61
Количество на модель
1
№
13
Название детали
Поршень цилиндра
Заводской номер
700.46.12.052
Количество на модель
1
№
14
Название детали
Шайба защитная
Заводской номер
700.46.12.026-2
Количество на модель
2
№
15
Название детали
Кольцо Н1-140Х130-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-140Х130-4 ГОСТ 9833-61
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
700.46.12.012
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
700.46.12.011
Количество на модель
2
№
18
Название детали
Маслопровод цилиндра подъема
Заводской номер
700.46.12.212
Количество на модель
1
№
19
Название детали
Шайба маслопровода
Заводской номер
700.46.12.017
Количество на модель
2
№
20
Название детали
Шайба защитная
Заводской номер
700.46.12.026-5
Количество на модель
2
№
21
Название детали
Кольцо Н1-25Х20-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-25Х20-4 ГОСТ 9833-61
Количество на модель
2
№
22
Название детали
Крышка задняя в сборе
Заводской номер
700.46.12.070
Количество на модель
1
№
23
Название детали
Шарнир
Заводской номер
700.46.12.016
Количество на модель
1
№
24
Название детали
Шпилька
Заводской номер
700.46.12.024
Количество на модель
4
№
25
Название детали
Шайба пружинная 20Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 20Н ГОСТ 6402-61
Количество на модель
4
№
26
Название детали
Гайка М20Х1,5-016 ГОСТ 5915-51
Заводской номер
Гайка М20Х1,5-016 ГОСТ 5915-51
Количество на модель
4
№
27
Название детали
Корпус цилиндра
Заводской номер
700.46.12.025
Количество на модель
1
№
28
Название детали
Цепочка в сборе
Заводской номер
700.46.12.090
Количество на модель
1
№
29
Название детали
Ганка
Заводской номер
700.46.12.031-1
Количество на модель
1
№
30
Название детали
Крючок
Заводской номер
700.46.12.032
Количество на модель
2
№
31
Название детали
Шпилька
Заводской номер
700.46.12.033-1
Количество на модель
1
№
32
Название детали
Шайба пружинная 10Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 10Н ГОСТ 6402-61
Количество на модель
7
№
33
Название детали
Болт М10Х20-021 ГОСТ 7308-62
Заводской номер
Болт М10Х20-021 ГОСТ 7308-62
Количество на модель
№
34
Название детали
Гайка-барашек М6-011 ГОСТ 3032-66
Заводской номер
Гайка-барашек М6-011 ГОСТ 3032-66
Количество на модель
2
№
35
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
2
№
36
Название детали
Полукольцо нижнее
Заводской номер
700.46.32.014-1
Количество на модель
1
№
37
Название детали
Заклепка 8Х55 ГОСТ 10300-68
Заводской номер
Заклепка 8Х55 ГОСТ 10300-68
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
700.46.12.034-1
Количество на модель
1
№
39
Название детали
Крышка
Заводской номер
700.46.12.021
Количество на модель
1
№
40
Название детали
Скребок
Заводской номер
700.46.12.022
Количество на модель
1
№
41
Название детали
Манжета
Заводской номер
700.46.12.023
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
700.46.12.026-3
Количество на модель
2
№
43
Название детали
Кольцо Н1-60Х50-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-60Х50-4 ГОСТ 9833-61
Количество на модель
2
№
44
Название детали
Крышка передняя цилиндра подъема
Заводской номер
700.46.12.125-1
Количество на модель
1
№
45
Название детали
Пружина
Заводской номер
700.46.12.035-1
Количество на модель
1
№
46
Название детали
Кольцо Н1-22Х18-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-22Х18-4 ГОСТ 9833-61
Количество на модель
1
№
47
Название детали
Гильза клапана
Заводской номер
700.46.12.037
Количество на модель
1
№
48
Название детали
Клапан
Заводской номер
700.46.12.036
Количество на модель
1
№
49
Название детали
Корпус клапана
Заводской номер
700.46.12.018-2
Количество на модель
1
№
50
Название детали
Кольцо У-32Х0-4 ГОСТ 9333-61
Заводской номер
Кольцо У-32Х0-4 ГОСТ 9333-61
Количество на модель
3
№
51
Название детали
Кольцо Н1-12Х8-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-12Х8-4 ГОСТ 9833-61
Количество на модель
1
№
52
Название детали
Шайба защитная
Заводской номер
700.46.12.026-7
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка | 700.46.12.040 | 1 | 1 | |||||
| Клапан замедлительный | 700.46.12.080-1 | 1 | 1 | |||||
| Упор в сборе | 700.46.12.060-1 | 1 | 1 | |||||
| Цилиндр подъема | 700.46.12.000-1 | 2 | 2 | |||||
| Шток в сборе | 700.46.12.100 | 1 | 1 | |||||
| 1 | Шарнир | 700.46.12.016-2 | 1 | 1 | 1 | |||
| 2 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303-56 | 1 | 1 | 2 | |||
| 3 | Головка штока | 700.46.12.015 | 1 | 1 | 3 | |||
| 4 | Полукольцо верхнее | 700.46.12.013-1 | 1 | 1 | 4 | |||
| 5 | Болт М6Х35-021 ГОСТ 7811-62 | Болт М6Х35-021 ГОСТ 7811-62 | 2 | 2 | 5 | |||
| 6 | Шток цилиндра подъема | 700.46.12.072 | 1 | 1 | 6 | |||
| 7 | Штуцер | 700.46.12.029 | 1 | 1 | 7 | |||
| 8 | Штуцер | 700.46.12.027-1 | 1 | 1 | 8 | |||
| 9 | Пробка КГ 1/2"-026 ГОСТ 12720-67 | Пробка КГ 1/2"-026 ГОСТ 12720-67 | 1 | 1 | 9 | |||
| 10 | Клапан | 700.46.12.028-2 | 1 | 1 | 10 | |||
| 11 | Шайба защитная | 700.46.12.026-1 | 2 | 2 | 11 | |||
| 12 | Кольцо У-140Х0-4 ГОСТ 9833-61 | Кольцо У-140Х0-4 ГОСТ 9833-61 | 2 | 2 | 12 | |||
| 13 | Кольцо У-55Х50-4 ГОСТ У833-61 | Кольцо У-55Х50-4 ГОСТ У833-61 | 1 | 1 | 13 | |||
| 14 | Поршень цилиндра | 700.46.12.052 | 1 | 1 | 14 | |||
| 15 | Шайба защитная | 700.46.12.026-2 | 2 | 2 | 15 | |||
| 16 | Кольцо Н1-140Х130-4 ГОСТ 9833-61 | Кольцо Н1-140Х130-4 ГОСТ 9833-61 | 2 | 2 | 16 | |||
| 17 | Гайка | 700.46.12.012 | 1 | 1 | 17 | |||
| 18 | Кольцо | 700.46.12.011 | 2 | 2 | 18 | |||
| 19 | Маслопровод цилиндра подъема | 700.46.12.212 | 1 | 1 | 19 | |||
| 20 | Шайба маслопровода | 700.46.12.017 | 2 | 2 | 20 | |||
| 21 | Шайба защитная | 700.46.12.026-5 | 2 | 2 | 21 | |||
| 22 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | 2 | 2 | 22 | |||
| 23 | Крышка задняя в сборе | 700.46.12.070 | 1 | 1 | 23 | |||
| 24 | Шарнир | 700.46.12.016 | 1 | 1 | 24 | |||
| 25 | Шпилька | 700.46.12.024 | 4 | 4 | 25 | |||
| 26 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 | 4 | 4 | 26 | |||
| 27 | Гайка М20Х1,5-016 ГОСТ 5915-51 | Гайка М20Х1,5-016 ГОСТ 5915-51 | 4 | 4 | 27 | |||
| 28 | Корпус цилиндра | 700.46.12.025 | 1 | 1 | 28 | |||
| 29 | Цепочка в сборе | 700.46.12.090 | 1 | 1 | 29 | |||
| 30 | Ганка | 700.46.12.031-1 | 1 | 1 | 30 | |||
| 31 | Крючок | 700.46.12.032 | 2 | 2 | 31 | |||
| 32 | Шпилька | 700.46.12.033-1 | 1 | 1 | 32 | |||
| 33 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 7 | 7 | 33 | |||
| 34 | Болт М10Х20-021 ГОСТ 7308-62 | Болт М10Х20-021 ГОСТ 7308-62 | 34 | |||||
| 35 | Гайка-барашек М6-011 ГОСТ 3032-66 | Гайка-барашек М6-011 ГОСТ 3032-66 | 2 | 2 | 35 | |||
| 36 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 2 | 2 | 36 | |||
| 37 | Полукольцо нижнее | 700.46.32.014-1 | 1 | 1 | 37 | |||
| 38 | Заклепка 8Х55 ГОСТ 10300-68 | Заклепка 8Х55 ГОСТ 10300-68 | 1 | 1 | 38 | |||
| 39 | Крышка | 700.46.12.034-1 | 1 | 1 | 39 | |||
| 40 | Крышка | 700.46.12.021 | 1 | 1 | 40 | |||
| 41 | Скребок | 700.46.12.022 | 1 | 1 | 41 | |||
| 42 | Манжета | 700.46.12.023 | 1 | 1 | 42 | |||
| 43 | Шайба | 700.46.12.026-3 | 2 | 2 | 43 | |||
| 44 | Кольцо Н1-60Х50-4 ГОСТ 9833-61 | Кольцо Н1-60Х50-4 ГОСТ 9833-61 | 2 | 2 | 44 | |||
| 45 | Крышка передняя цилиндра подъема | 700.46.12.125-1 | 1 | 1 | 45 | |||
| 46 | Пружина | 700.46.12.035-1 | 1 | 1 | 46 | |||
| 47 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | 1 | 1 | 47 | |||
| 48 | Гильза клапана | 700.46.12.037 | 1 | 1 | 48 | |||
| 49 | Клапан | 700.46.12.036 | 1 | 1 | 49 | |||
| 50 | Корпус клапана | 700.46.12.018-2 | 1 | 1 | 50 | |||
| 51 | Кольцо У-32Х0-4 ГОСТ 9333-61 | Кольцо У-32Х0-4 ГОСТ 9333-61 | 3 | 3 | 51 | |||
| 52 | Кольцо Н1-12Х8-4 ГОСТ 9833-61 | Кольцо Н1-12Х8-4 ГОСТ 9833-61 | 1 | 1 | 52 | |||
| 53 | Шайба защитная | 700.46.12.026-7 | 1 | 1 | 53 |
