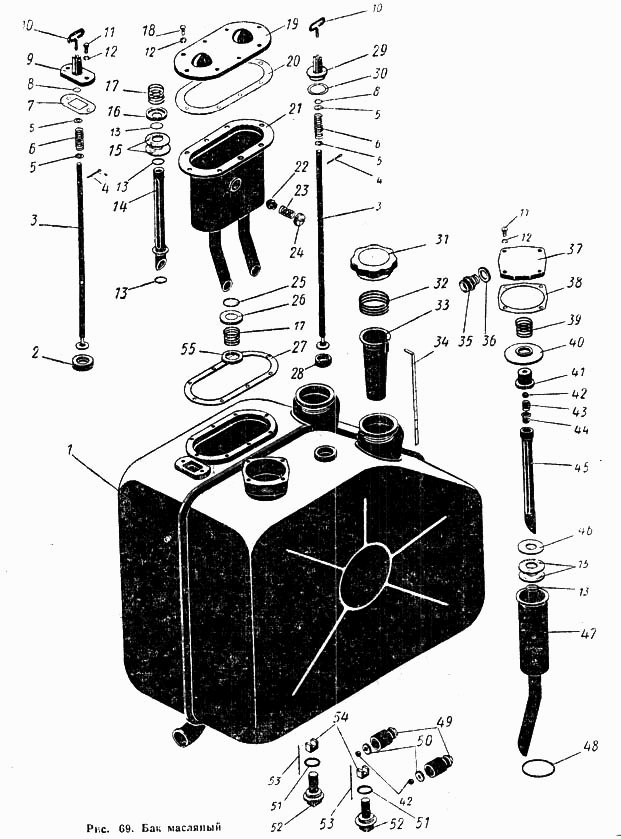

Бак масляный
100%
Название детали
Бак масляный в сборе
Заводской номер
700.46.14.000-2
Количество на модель
1
№
Название детали
Труба с клапаном в сборе
Заводской номер
700.46.14.030
Количество на модель
1
№
Название детали
Бак масляный
Заводской номер
700.46.14.010-2
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
700.46.14.102-1
Количество на модель
1
№
2
Название детали
Штанга клапана в сборе
Заводской номер
700.46.14.170
Количество на модель
2
№
3
Название детали
Шплинт 2Х16-001 ГОСТ 597-66
Заводской номер
Шплинт 2Х16-001 ГОСТ 597-66
Количество на модель
2
№
4
Название детали
Шайба 10-001 ГОСТ 11371-68
Заводской номер
Шайба 10-001 ГОСТ 11371-68
Количество на модель
4
№
5
Название детали
Пружина
Заводской номер
700.46.14.088
Количество на модель
2
№
6
Название детали
Прокладка
Заводской номер
700.46.14.101
Количество на модель
1
№
7
Название детали
Кольцо Н1-14Х10-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-14Х10-4 ГОСТ 9833-61
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
700.46.14.099
Количество на модель
1
№
9
Название детали
Рукоятка
Заводской номер
700.46.14.085
Количество на модель
2
№
10
Название детали
Болт М8Х20-021 ГОСТ 7808-62
Заводской номер
Болт М8Х20-021 ГОСТ 7808-62
Количество на модель
6
№
11
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
14
№
12
Название детали
Кольцо Н1-30Х0-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-30Х0-4 ГОСТ 9833-61
Количество на модель
7
№
13
Название детали
Труба в сборе
Заводской номер
700.46.14.090-1
Количество на модель
2
№
14
Название детали
Элемент фильтрующий в сборе
Заводской номер
700.46.14.040-1
Количество на модель
107
№
15
Название детали
Шайба
Заводской номер
700.46.14.021-01
Количество на модель
2
№
16
Название детали
Пружина
Заводской номер
700.46.14.019-1
Количество на модель
3
№
17
Название детали
Болт М8Х25-021 ГОСТ 7803-62
Заводской номер
Болт М8Х25-021 ГОСТ 7803-62
Количество на модель
8
№
18
Название детали
Крышка
Заводской номер
700.46.14.052-1
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
700.46.14.022
Количество на модель
1
№
20
Название детали
Корпус фильтра в сборе
Заводской номер
700.46.14.150-1
Количество на модель
1
№
21
Название детали
Клапан
Заводской номер
700.46.14.051
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
700.46.14.049
Количество на модель
1
№
23
Название детали
Винт регулировочный
Заводской номер
700.46.14.048
Количество на модель
1
№
24
Название детали
Кольцо Н1-38Х30-4 ГОСТ 9833-61
Заводской номер
Кольцо Н1-38Х30-4 ГОСТ 9833-61
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
700.46.14.01-02
Количество на модель
4
№
26
Название детали
Прокладка
Заводской номер
700.46.14.023
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
700.46.14.089
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
700.46.14.086
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
700.46.14.087
Количество на модель
1
№
30
Название детали
Крышка горловины в сборе
Заводской номер
700.46.14.050-1
Количество на модель
9
№
31
Название детали
Пружина
Заводской номер
700.46.14.017
Количество на модель
2
№
32
Название детали
Фильтр в сборе
Заводской номер
700.46.14.060
Количество на модель
№
33
Название детали
Линейка мерная
Заводской номер
700.46.14.018-1
Количество на модель
2
№
34
Название детали
Штуцер
Заводской номер
700.46.14.078-1
Количество на модель
1
№
35
Название детали
Прокладка
Заводской номер
700.34.22.042
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
700.46.14.011-1
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
700.46.14.015-1
Количество на модель
1
№
38
Название детали
Пружина
Заводской номер
700.46.14.013-1
Количество на модель
1
№
39
Название детали
Отражатель
Заводской номер
700.46.14.012
Количество на модель
1
№
40
Название детали
Корпус клапана
Заводской номер
700.46.14.036
Количество на модель
1
№
41
Название детали
Шарик БV 16 мм Н ГОСТ 3722-60
Заводской номер
Шарик БV 16 мм Н ГОСТ 3722-60
Количество на модель
3
№
42
Название детали
Пружина
Заводской номер
700.46.14.039
Количество на модель
1
№
43
Название детали
Стакан
Заводской номер
700.46.14.038
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
700.46.14.037
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
700.46.14.014
Количество на модель
1
№
46
Название детали
Корпус фильтра в сборе
Заводской номер
700.46.14.020-1
Количество на модель
1
№
47
Название детали
Кольцо У-90Х85-4 ГОСТ 9833-61
Заводской номер
Кольцо У-90Х85-4 ГОСТ 9833-61
Количество на модель
1
№
48
Название детали
Штуцер
Заводской номер
700.11.00.013
Количество на модель
2
№
49
Название детали
Шайба специальная
Заводской номер
700.11.00.014
Количество на модель
2
№
50
Название детали
Кольцо У-40Х35-4 ГОСТ 9833-61
Заводской номер
Кольцо У-40Х35-4 ГОСТ 9833-61
Количество на модель
2
№
51
Название детали
Пробка
Заводской номер
700.46.14.077-1
Количество на модель
2
№
52
Название детали
Проволока КО 8 ГОСТ 792-67
Заводской номер
Проволока КО 8 ГОСТ 792-67
Количество на модель
1
№
53
Название детали
Магнит
Заводской номер
700.46.14.079
Количество на модель
2
№
54
Название детали
Шайба
Заводской номер
700.46.14.092-02
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак масляный в сборе | 700.46.14.000-2 | 1 | 1 | |||||
| Труба с клапаном в сборе | 700.46.14.030 | 1 | 1 | |||||
| 1 | Бак масляный | 700.46.14.010-2 | 1 | 1 | 1 | |||
| 2 | Втулка | 700.46.14.102-1 | 1 | 1 | 2 | |||
| 3 | Штанга клапана в сборе | 700.46.14.170 | 2 | 2 | 3 | |||
| 4 | Шплинт 2Х16-001 ГОСТ 597-66 | Шплинт 2Х16-001 ГОСТ 597-66 | 2 | 2 | 4 | |||
| 5 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 | 4 | 4 | 5 | |||
| 6 | Пружина | 700.46.14.088 | 2 | 2 | 6 | |||
| 7 | Прокладка | 700.46.14.101 | 1 | 1 | 7 | |||
| 8 | Кольцо Н1-14Х10-4 ГОСТ 9833-61 | Кольцо Н1-14Х10-4 ГОСТ 9833-61 | 2 | 2 | 8 | |||
| 9 | Крышка | 700.46.14.099 | 1 | 1 | 9 | |||
| 10 | Рукоятка | 700.46.14.085 | 2 | 2 | 10 | |||
| 11 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 | 6 | 6 | 11 | |||
| 12 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 14 | 14 | 12 | |||
| 13 | Кольцо Н1-30Х0-4 ГОСТ 9833-61 | Кольцо Н1-30Х0-4 ГОСТ 9833-61 | 7 | 7 | 13 | |||
| 14 | Труба в сборе | 700.46.14.090-1 | 2 | 2 | 14 | |||
| 15 | Элемент фильтрующий в сборе | 700.46.14.040-1 | 107 | 107 | 15 | |||
| 16 | Шайба | 700.46.14.021-01 | 2 | 2 | 16 | |||
| 17 | Пружина | 700.46.14.019-1 | 3 | 3 | 17 | |||
| 18 | Болт М8Х25-021 ГОСТ 7803-62 | Болт М8Х25-021 ГОСТ 7803-62 | 8 | 8 | 18 | |||
| 19 | Крышка | 700.46.14.052-1 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.46.14.022 | 1 | 1 | 20 | |||
| 21 | Корпус фильтра в сборе | 700.46.14.150-1 | 1 | 1 | 21 | |||
| 22 | Клапан | 700.46.14.051 | 1 | 1 | 22 | |||
| 23 | Пружина | 700.46.14.049 | 1 | 1 | 23 | |||
| 24 | Винт регулировочный | 700.46.14.048 | 1 | 1 | 24 | |||
| 25 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | 1 | 1 | 25 | |||
| 26 | Шайба | 700.46.14.01-02 | 4 | 4 | 26 | |||
| 27 | Прокладка | 700.46.14.023 | 1 | 1 | 27 | |||
| 28 | Втулка | 700.46.14.089 | 1 | 1 | 28 | |||
| 29 | Крышка | 700.46.14.086 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700.46.14.087 | 1 | 1 | 30 | |||
| 31 | Крышка горловины в сборе | 700.46.14.050-1 | 9 | 9 | 31 | |||
| 32 | Пружина | 700.46.14.017 | 2 | 2 | 32 | |||
| 33 | Фильтр в сборе | 700.46.14.060 | 33 | |||||
| 34 | Линейка мерная | 700.46.14.018-1 | 2 | 2 | 34 | |||
| 35 | Штуцер | 700.46.14.078-1 | 1 | 1 | 35 | |||
| 35 | Прокладка | 700.34.22.042 | 1 | 1 | 35 | |||
| 37 | Крышка | 700.46.14.011-1 | 1 | 1 | 37 | |||
| 38 | Прокладка | 700.46.14.015-1 | 1 | 1 | 38 | |||
| 39 | Пружина | 700.46.14.013-1 | 1 | 1 | 39 | |||
| 40 | Отражатель | 700.46.14.012 | 1 | 1 | 40 | |||
| 41 | Корпус клапана | 700.46.14.036 | 1 | 1 | 41 | |||
| 42 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 | 3 | 3 | 42 | |||
| 43 | Пружина | 700.46.14.039 | 1 | 1 | 43 | |||
| 44 | Стакан | 700.46.14.038 | 1 | 1 | 44 | |||
| 45 | Труба | 700.46.14.037 | 1 | 1 | 45 | |||
| 46 | Шайба | 700.46.14.014 | 1 | 1 | 46 | |||
| 47 | Корпус фильтра в сборе | 700.46.14.020-1 | 1 | 1 | 47 | |||
| 48 | Кольцо У-90Х85-4 ГОСТ 9833-61 | Кольцо У-90Х85-4 ГОСТ 9833-61 | 1 | 1 | 48 | |||
| 49 | Штуцер | 700.11.00.013 | 2 | 2 | 49 | |||
| 50 | Шайба специальная | 700.11.00.014 | 2 | 2 | 50 | |||
| 51 | Кольцо У-40Х35-4 ГОСТ 9833-61 | Кольцо У-40Х35-4 ГОСТ 9833-61 | 2 | 2 | 51 | |||
| 52 | Пробка | 700.46.14.077-1 | 2 | 2 | 52 | |||
| 53 | Проволока КО 8 ГОСТ 792-67 | Проволока КО 8 ГОСТ 792-67 | 1 | 1 | 53 | |||
| 54 | Магнит | 700.46.14.079 | 2 | 2 | 54 | |||
| 55 | Шайба | 700.46.14.092-02 | 1 | 1 | 55 |
