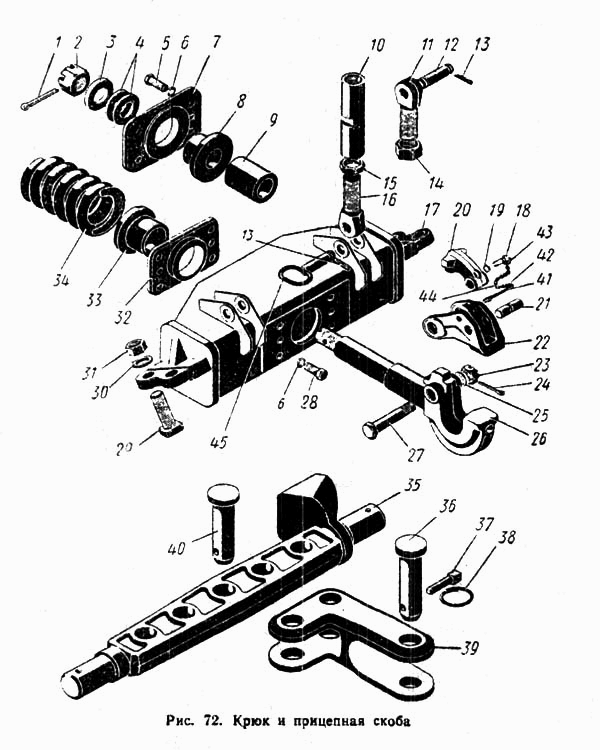

Крюк и прицепная скоба
100%
Название детали
Крюк гидрофицированный
Заводской номер
700.46.29.000-2
Количество на модель
1
№
Название детали
Скоба прицепная
Заводской номер
700.46.30.000
Количество на модель
1
№
Название детали
Шплинт 6,3Х70-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х70-001 ГОСТ 397-66
Количество на модель
1
№
1
Название детали
Гайка М36Х3-016 ГОСТ 5932-62
Заводской номер
Гайка М36Х3-016 ГОСТ 5932-62
Количество на модель
1
№
2
Название детали
Шайба 36-005 ГОСТ 11371-68
Заводской номер
Шайба 36-005 ГОСТ 11371-68
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
700.46.29.033
Количество на модель
1
№
4
Название детали
Болт М16Х1,5Х50-106 ГОСТ 7808-62
Заводской номер
Болт М16Х1,5Х50-106 ГОСТ 7808-62
Количество на модель
6
№
5
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
12
№
6
Название детали
Фланец задний
Заводской номер
700.46.29.017-2
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
700.46.29.014-2
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
700.46.29.015-2
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
700.46.00.024-3
Количество на модель
2
№
10
Название детали
Винт стяжной
Заводской номер
700.46.00.085-01
Количество на модель
2
№
11
Название детали
Палец
Заводской номер
700.46.00.026-1
Количество на модель
2
№
12
Название детали
Шплинт пружинный 18
Заводской номер
Шплинт пружинный 18
Количество на модель
6
№
13
Название детали
Гайка М36Х3-011 ГОСТ 5929-62
Заводской номер
Гайка М36Х3-011 ГОСТ 5929-62
Количество на модель
2
№
14
Название детали
Гайка М36Х3-011 лев. ГОСТ 5929-62
Заводской номер
Гайка М36Х3-011 лев. ГОСТ 5929-62
Количество на модель
2
№
15
Название детали
Винт стяжной
Заводской номер
700.46.00.085-02
Количество на модель
2
№
16
Название детали
Балка в сборе
Заводской номер
700.46.29.010-4
Количество на модель
1
№
17
Название детали
Болт стопорный
Заводской номер
700.46.29.021
Количество на модель
1
№
18
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
11
№
19
Название детали
Собачка защелки
Заводской номер
700.46.29.028
Количество на модель
1
№
20
Название детали
Ось собачки
Заводской номер
700.46.29.019
Количество на модель
1
№
21
Название детали
Защелка
Заводской номер
700.46.29.012
Количество на модель
1
№
22
Название детали
Гайка М24Х2-016 ГОСТ 5933-62
Заводской номер
Гайка М24Х2-016 ГОСТ 5933-62
Количество на модель
1
№
23
Название детали
Шплинт 5Х45-001 ГОСТ 397-66
Заводской номер
Шплинт 5Х45-001 ГОСТ 397-66
Количество на модель
1
№
24
Название детали
Шайба 24-005 ГОСТ 11371-68
Заводской номер
Шайба 24-005 ГОСТ 11371-68
Количество на модель
1
№
25
Название детали
Крюк буксирный
Заводской номер
700.46.29.011-2
Количество на модель
1
№
26
Название детали
Палец защелки
Заводской номер
700.46.29.018-1
Количество на модель
1
№
27
Название детали
Болт М16Х1,5Х35-106 ГОСТ 7808-62
Заводской номер
Болт М16Х1,5Х35-106 ГОСТ 7808-62
Количество на модель
6
№
28
Название детали
Палец
Заводской номер
700.46.00.028-3
Количество на модель
4
№
29
Название детали
Шайба 30-001 ГОСТ 11371-68
Заводской номер
Шайба 30-001 ГОСТ 11371-68
Количество на модель
4
№
30
Название детали
Гайка М30Х2-011 ГОСТ 5927-52
Заводской номер
Гайка М30Х2-011 ГОСТ 5927-52
Количество на модель
8
№
31
Название детали
Фланец передний
Заводской номер
700.46.29.016-2
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
700.46.29.048-1
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
700.46.29.013
Количество на модель
1
№
34
Название детали
Скоба в сборе
Заводской номер
700.46.30.010-1
Количество на модель
1
№
35
Название детали
Палец
Заводской номер
700.46.30.013
Количество на модель
1
№
36
Название детали
Чека
Заводской номер
700.46.28.055
Количество на модель
3
№
37
Название детали
Кольцо
Заводской номер
700.46.28.056
Количество на модель
3
№
38
Название детали
Вилка
Заводской номер
700.46.30.015-2
Количество на модель
1
№
39
Название детали
Палец
Заводской номер
700.46.30.012-1
Количество на модель
2
№
40
Название детали
Шплинт пружинный
Заводской номер
700.46.29.038
Количество на модель
1
№
41
Название детали
Крючок
Заводской номер
700.46.29.031
Количество на модель
1
№
42
Название детали
Скобка
Заводской номер
700.46.29.032
Количество на модель
1
№
43
Название детали
Звено цепочки
Заводской номер
700.14.00.053
Количество на модель
10
№
44
Название детали
Палец в сборе
Заводской номер
700.46.00.040-1
Количество на модель
2
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крюк гидрофицированный | 700.46.29.000-2 | 1 | 1 | |||||
| Скоба прицепная | 700.46.30.000 | 1 | 1 | |||||
| 1 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 | 1 | 1 | 1 | |||
| 2 | Гайка М36Х3-016 ГОСТ 5932-62 | Гайка М36Х3-016 ГОСТ 5932-62 | 1 | 1 | 2 | |||
| 3 | Шайба 36-005 ГОСТ 11371-68 | Шайба 36-005 ГОСТ 11371-68 | 1 | 1 | 3 | |||
| 4 | Прокладка | 700.46.29.033 | 1 | 1 | 4 | |||
| 5 | Болт М16Х1,5Х50-106 ГОСТ 7808-62 | Болт М16Х1,5Х50-106 ГОСТ 7808-62 | 6 | 6 | 5 | |||
| 6 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 12 | 12 | 6 | |||
| 7 | Фланец задний | 700.46.29.017-2 | 1 | 1 | 7 | |||
| 8 | Втулка | 700.46.29.014-2 | 1 | 1 | 8 | |||
| 9 | Втулка | 700.46.29.015-2 | 1 | 1 | 9 | |||
| 10 | Гайка | 700.46.00.024-3 | 2 | 2 | 10 | |||
| 11 | Винт стяжной | 700.46.00.085-01 | 2 | 2 | 11 | |||
| 12 | Палец | 700.46.00.026-1 | 2 | 2 | 12 | |||
| 13 | Шплинт пружинный 18 | Шплинт пружинный 18 | 6 | 6 | 13 | |||
| 14 | Гайка М36Х3-011 ГОСТ 5929-62 | Гайка М36Х3-011 ГОСТ 5929-62 | 2 | 2 | 14 | |||
| 15 | Гайка М36Х3-011 лев. ГОСТ 5929-62 | Гайка М36Х3-011 лев. ГОСТ 5929-62 | 2 | 2 | 15 | |||
| 16 | Винт стяжной | 700.46.00.085-02 | 2 | 2 | 16 | |||
| 17 | Балка в сборе | 700.46.29.010-4 | 1 | 1 | 17 | |||
| 18 | Болт стопорный | 700.46.29.021 | 1 | 1 | 18 | |||
| 19 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 11 | 11 | 19 | |||
| 20 | Собачка защелки | 700.46.29.028 | 1 | 1 | 20 | |||
| 21 | Ось собачки | 700.46.29.019 | 1 | 1 | 21 | |||
| 22 | Защелка | 700.46.29.012 | 1 | 1 | 22 | |||
| 23 | Гайка М24Х2-016 ГОСТ 5933-62 | Гайка М24Х2-016 ГОСТ 5933-62 | 1 | 1 | 23 | |||
| 24 | Шплинт 5Х45-001 ГОСТ 397-66 | Шплинт 5Х45-001 ГОСТ 397-66 | 1 | 1 | 24 | |||
| 25 | Шайба 24-005 ГОСТ 11371-68 | Шайба 24-005 ГОСТ 11371-68 | 1 | 1 | 25 | |||
| 26 | Крюк буксирный | 700.46.29.011-2 | 1 | 1 | 26 | |||
| 27 | Палец защелки | 700.46.29.018-1 | 1 | 1 | 27 | |||
| 28 | Болт М16Х1,5Х35-106 ГОСТ 7808-62 | Болт М16Х1,5Х35-106 ГОСТ 7808-62 | 6 | 6 | 28 | |||
| 29 | Палец | 700.46.00.028-3 | 4 | 4 | 29 | |||
| 30 | Шайба 30-001 ГОСТ 11371-68 | Шайба 30-001 ГОСТ 11371-68 | 4 | 4 | 30 | |||
| 31 | Гайка М30Х2-011 ГОСТ 5927-52 | Гайка М30Х2-011 ГОСТ 5927-52 | 8 | 8 | 31 | |||
| 32 | Фланец передний | 700.46.29.016-2 | 1 | 1 | 32 | |||
| 33 | Втулка | 700.46.29.048-1 | 1 | 1 | 33 | |||
| 34 | Пружина | 700.46.29.013 | 1 | 1 | 34 | |||
| 35 | Скоба в сборе | 700.46.30.010-1 | 1 | 1 | 35 | |||
| 36 | Палец | 700.46.30.013 | 1 | 1 | 36 | |||
| 37 | Чека | 700.46.28.055 | 3 | 3 | 37 | |||
| 38 | Кольцо | 700.46.28.056 | 3 | 3 | 38 | |||
| 39 | Вилка | 700.46.30.015-2 | 1 | 1 | 39 | |||
| 40 | Палец | 700.46.30.012-1 | 2 | 2 | 40 | |||
| 41 | Шплинт пружинный | 700.46.29.038 | 1 | 1 | 41 | |||
| 42 | Крючок | 700.46.29.031 | 1 | 1 | 42 | |||
| 43 | Скобка | 700.46.29.032 | 1 | 1 | 43 | |||
| 44 | Звено цепочки | 700.14.00.053 | 10 | 10 | 44 | |||
| 45 | Палец в сборе | 700.46.00.040-1 | 2 | 2 | 45 |
