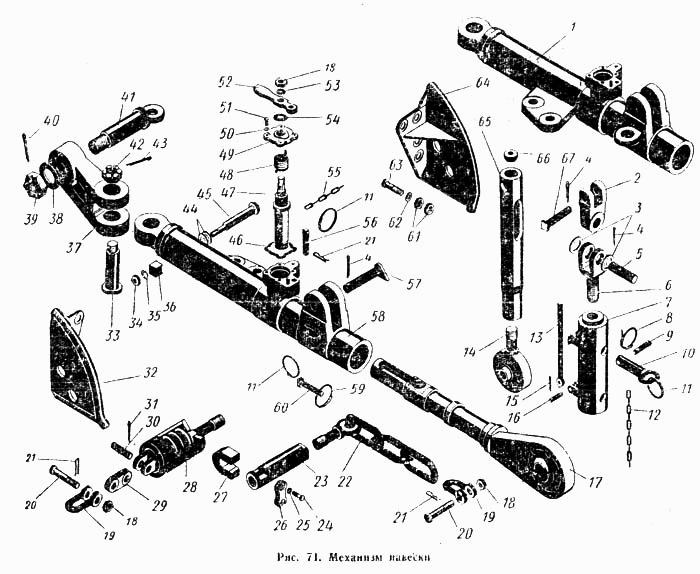

Механизм навески
100%
Название детали
Механизм навески
Заводской номер
700.46.28.000
Количество на модель
1
№
Название детали
Раскос вертикальный в сборе
Заводской номер
700.46.28.070-2
Количество на модель
2
№
Название детали
Раскос горизонтальный в сборе
Заводской номер
700.46.28.290
Количество на модель
2
№
Название детали
Тяга левая
Заводской номер
700.46.28.410-1
Количество на модель
1
№
Название детали
Тяга правая
Заводской номер
700.46.28.400-1
Количество на модель
1
№
Название детали
Корпус правой тяги (со штифтом 12Пр/2аХ15)
Заводской номер
700.46.28.420-1
Количество на модель
1
№
1
Название детали
Вилка
Заводской номер
700.46.28.054-2
Количество на модель
2
№
2
Название детали
Шайба 30-001 ГОСТ 11371-68
Заводской номер
Шайба 30-001 ГОСТ 11371-68
Количество на модель
4
№
3
Название детали
Шплинт 6,3Х45-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х45-001 ГОСТ 397-66
Количество на модель
12
№
4
Название детали
Ось
Заводской номер
700.46.28.057-1
Количество на модель
2
№
5
Название детали
Винт
Заводской номер
700.46.28.053
Количество на модель
2
№
6
Название детали
Труба наружная в сборе
Заводской номер
700.46.28.090-1
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
700.46.28.204-1
Количество на модель
3
№
8
Название детали
Чека
Заводской номер
700.46.28.203
Количество на модель
3
№
9
Название детали
Палец в сборе
Заводской номер
700.46.28.210
Количество на модель
2
№
10
Название детали
Кольцо
Заводской номер
700.46.28.029
Количество на модель
11
№
11
Название детали
Цепь Т-1-А5 ГОСТ 7070-64
Заводской номер
700.46.23.031-01
Количество на модель
5
№
12
Название детали
Рукоятка
Заводской номер
700.46.28.011
Количество на модель
3
№
13
Название детали
Шарнир нижний а сборе
Заводской номер
700.46.28.080
Количество на модель
2
№
14
Название детали
Шплинт 3,2Х20-001 ГОСТ 397- 66
Заводской номер
Шплинт 3,2Х20-001 ГОСТ 397-66
Количество на модель
6
№
15
Название детали
Ось
Заводской номер
700.46.28.012
Количество на модель
3
№
16
Название детали
Тяга выдвижная в сборе
Заводской номер
700.46.28.440
Количество на модель
2
№
17
Название детали
Гайка М20Х1,5-011 ГОСТ 5927-62
Заводской номер
Гайка М20Х1,5-011 ГОСТ 5927-62
Количество на модель
14
№
18
Название детали
Звено соединительное
Заводской номер
700.46.28.071
Количество на модель
4
№
19
Название детали
Ось
Заводской номер
700.46.28.088
Количество на модель
4
№
20
Название детали
Шплинт пружинный 18
Заводской номер
Шплинт пружинный 18
Количество на модель
6
№
21
Название детали
Цепь оплотная в сборе
Заводской номер
700.46.28.330
Количество на модель
2
№
22
Название детали
Трубка стяжная
Заводской номер
700.46.28.164-2
Количество на модель
2
№
23
Название детали
Винт 12Х40-011 ГОСТ 10338-63
Заводской номер
Винт 12Х40-011 ГОСТ 10338-63
Количество на модель
4
№
24
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
6
№
25
Название детали
Крышка
Заводской номер
700.46.28.273
Количество на модель
2
№
26
Название детали
Хомут
Заводской номер
700.46.28.228-2
Количество на модель
2
№
27
Название детали
Демпфер в сборе
Заводской номер
700.46.28.300
Количество на модель
2
№
28
Название детали
Ушко
Заводской номер
700.46.28.072-1
Количество на модель
2
№
29
Название детали
Палец
Заводской номер
700.46.28.073
Количество на модель
2
№
30
Название детали
Шплинт 5Х28-001 ГОСТ 397-66
Заводской номер
Шплинт 5Х28-001 ГОСТ 397-66
Количество на модель
4
№
31
Название детали
Упор левый
Заводской номер
700.46.28.263-1
Количество на модель
1
№
32
Название детали
Ось
Заводской номер
700.46.28.098
Количество на модель
2
№
33
Название детали
Гайка М16-011 ГОСТ 5927-62
Заводской номер
Гайка М16-011 ГОСТ 5927-62
Количество на модель
2
№
34
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
2
№
35
Название детали
Фиксатор
Заводской номер
700.46.28.254-1
Количество на модель
2
№
36
Название детали
Рычаг
Заводской номер
700.46.28.097
Количество на модель
2
№
37
Название детали
Шайба 48-001 ГОСТ 11371-68
Заводской номер
Шайба 48-001 ГОСТ 11371-68
Количество на модель
2
№
38
Название детали
Гайка М48Х2 кл. 3
Заводской номер
700.46.28.275
Количество на модель
2
№
39
Название детали
Шплинт 8Х90-001 ГОСТ 397-66
Заводской номер
Шплинт 8Х90-001 ГОСТ 397-66
Количество на модель
2
№
40
Название детали
Ось
Заводской номер
700.46.28.219
Количество на модель
2
№
41
Название детали
Гайка М36Х3-011 ГОСТ 5933-62
Заводской номер
Гайка М36Х3-011 ГОСТ 5933-62
Количество на модель
2
№
42
Название детали
Шплинт 6,3Х70-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х70-001 ГОСТ 397-66
Количество на модель
6
№
43
Название детали
Прокладка
Заводской номер
700.46.28.249
Количество на модель
72
№
44
Название детали
Упор
Заводской номер
700.46.28.243
Количество на модель
2
№
45
Название детали
Прокладка
Заводской номер
700.46.28.241-1
Количество на модель
2
№
46
Название детали
Стопор
Заводской номер
700.46.28.231-1
Количество на модель
2
№
47
Название детали
Пружина
Заводской номер
700.46.28.232
Количество на модель
2
№
48
Название детали
Крышка
Заводской номер
700.46.28.237-1
Количество на модель
2
№
49
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
8
№
50
Название детали
Болт М8Х20-021 ГОСТ 7808-02
Заводской номер
Болт М8Х20-021 ГОСТ 7808-02
Количество на модель
8
№
51
Название детали
Рукоятка
Заводской номер
700.46.28.229
Количество на модель
2
№
52
Название детали
Шайба пружинная 20Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 20Н ГОСТ 6402-61
Количество на модель
10
№
53
Название детали
Кольцо СП 42-29-5 ГОСТ 6308-14
Заводской номер
Кольцо СП 42-29-5 ГОСТ 6308-14
Количество на модель
2
№
54
Название детали
Цепь Т-1-А5 ГОСТ 7070-64
Заводской номер
700.46.28.031-02
Количество на модель
2
№
55
Название детали
Чека замка
Заводской номер
700.46.28.266
Количество на модель
2
№
56
Название детали
Ось
Заводской номер
700.46.28.251
Количество на модель
2
№
57
Название детали
Корпус левой тяги (со штифтом цилиндрический 12Пр2/2аХ50)
Заводской номер
700.46.28.430-1
Количество на модель
1
№
58
Название детали
Кольцо
Заводской номер
700.46.28.272
Количество на модель
2
№
59
Название детали
Чека
Заводской номер
700.46.28.271
Количество на модель
2
№
60
Название детали
Гайка М20-011 ГОСТ 5927-62
Заводской номер
Гайка М20-011 ГОСТ 5927-62
Количество на модель
16
№
61
Название детали
Шайба 20-001 ГОСТ 11371- 68
Заводской номер
Шайба 20-001 ГОСТ 11371-68
Количество на модель
8
№
62
Название детали
Болт М20Х70-021 ГОСТ 7808-62
Заводской номер
Болт М20Х70-021 ГОСТ 7808-62
Количество на модель
8
№
63
Название детали
Упор правый
Заводской номер
700.46.28.252-1
Количество на модель
1
№
64
Название детали
Труба внутренняя
Заводской номер
700.46.28.248
Количество на модель
2
№
65
Название детали
Заглушка
Заводской номер
700.46.28.274
Количество на модель
2
№
66
Название детали
Ось
Заводской номер
700.46.28.258
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм навески | 700.46.28.000 | 1 | 1 | |||||
| Раскос вертикальный в сборе | 700.46.28.070-2 | 2 | 2 | |||||
| Раскос горизонтальный в сборе | 700.46.28.290 | 2 | 2 | |||||
| Тяга левая | 700.46.28.410-1 | 1 | 1 | |||||
| Тяга правая | 700.46.28.400-1 | 1 | 1 | |||||
| 1 | Корпус правой тяги (со штифтом 12Пр/2аХ15) | 700.46.28.420-1 | 1 | 1 | 1 | |||
| 2 | Вилка | 700.46.28.054-2 | 2 | 2 | 2 | |||
| 3 | Шайба 30-001 ГОСТ 11371-68 | Шайба 30-001 ГОСТ 11371-68 | 4 | 4 | 3 | |||
| 4 | Шплинт 6,3Х45-001 ГОСТ 397-66 | Шплинт 6,3Х45-001 ГОСТ 397-66 | 12 | 12 | 4 | |||
| 5 | Ось | 700.46.28.057-1 | 2 | 2 | 5 | |||
| 6 | Винт | 700.46.28.053 | 2 | 2 | 6 | |||
| 7 | Труба наружная в сборе | 700.46.28.090-1 | 2 | 2 | 7 | |||
| 8 | Кольцо | 700.46.28.204-1 | 3 | 3 | 8 | |||
| 9 | Чека | 700.46.28.203 | 3 | 3 | 9 | |||
| 10 | Палец в сборе | 700.46.28.210 | 2 | 2 | 10 | |||
| 11 | Кольцо | 700.46.28.029 | 11 | 11 | 11 | |||
| 12 | Цепь Т-1-А5 ГОСТ 7070-64 | 700.46.23.031-01 | 5 | 5 | 12 | |||
| 13 | Рукоятка | 700.46.28.011 | 3 | 3 | 13 | |||
| 14 | Шарнир нижний а сборе | 700.46.28.080 | 2 | 2 | 14 | |||
| 15 | Шплинт 3,2Х20-001 ГОСТ 397- 66 | Шплинт 3,2Х20-001 ГОСТ 397-66 | 6 | 6 | 15 | |||
| 16 | Ось | 700.46.28.012 | 3 | 3 | 16 | |||
| 17 | Тяга выдвижная в сборе | 700.46.28.440 | 2 | 2 | 17 | |||
| 18 | Гайка М20Х1,5-011 ГОСТ 5927-62 | Гайка М20Х1,5-011 ГОСТ 5927-62 | 14 | 14 | 18 | |||
| 19 | Звено соединительное | 700.46.28.071 | 4 | 4 | 19 | |||
| 20 | Ось | 700.46.28.088 | 4 | 4 | 20 | |||
| 21 | Шплинт пружинный 18 | Шплинт пружинный 18 | 6 | 6 | 21 | |||
| 22 | Цепь оплотная в сборе | 700.46.28.330 | 2 | 2 | 22 | |||
| 23 | Трубка стяжная | 700.46.28.164-2 | 2 | 2 | 23 | |||
| 24 | Винт 12Х40-011 ГОСТ 10338-63 | Винт 12Х40-011 ГОСТ 10338-63 | 4 | 4 | 24 | |||
| 25 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 6 | 6 | 25 | |||
| 26 | Крышка | 700.46.28.273 | 2 | 2 | 26 | |||
| 27 | Хомут | 700.46.28.228-2 | 2 | 2 | 27 | |||
| 28 | Демпфер в сборе | 700.46.28.300 | 2 | 2 | 28 | |||
| 29 | Ушко | 700.46.28.072-1 | 2 | 2 | 29 | |||
| 30 | Палец | 700.46.28.073 | 2 | 2 | 30 | |||
| 31 | Шплинт 5Х28-001 ГОСТ 397-66 | Шплинт 5Х28-001 ГОСТ 397-66 | 4 | 4 | 31 | |||
| 32 | Упор левый | 700.46.28.263-1 | 1 | 1 | 32 | |||
| 33 | Ось | 700.46.28.098 | 2 | 2 | 33 | |||
| 34 | Гайка М16-011 ГОСТ 5927-62 | Гайка М16-011 ГОСТ 5927-62 | 2 | 2 | 34 | |||
| 35 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 2 | 2 | 35 | |||
| 36 | Фиксатор | 700.46.28.254-1 | 2 | 2 | 36 | |||
| 37 | Рычаг | 700.46.28.097 | 2 | 2 | 37 | |||
| 38 | Шайба 48-001 ГОСТ 11371-68 | Шайба 48-001 ГОСТ 11371-68 | 2 | 2 | 38 | |||
| 39 | Гайка М48Х2 кл. 3 | 700.46.28.275 | 2 | 2 | 39 | |||
| 40 | Шплинт 8Х90-001 ГОСТ 397-66 | Шплинт 8Х90-001 ГОСТ 397-66 | 2 | 2 | 40 | |||
| 41 | Ось | 700.46.28.219 | 2 | 2 | 41 | |||
| 42 | Гайка М36Х3-011 ГОСТ 5933-62 | Гайка М36Х3-011 ГОСТ 5933-62 | 2 | 2 | 42 | |||
| 43 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 | 6 | 6 | 43 | |||
| 44 | Прокладка | 700.46.28.249 | 72 | 72 | 44 | |||
| 45 | Упор | 700.46.28.243 | 2 | 2 | 45 | |||
| 46 | Прокладка | 700.46.28.241-1 | 2 | 2 | 46 | |||
| 47 | Стопор | 700.46.28.231-1 | 2 | 2 | 47 | |||
| 48 | Пружина | 700.46.28.232 | 2 | 2 | 48 | |||
| 49 | Крышка | 700.46.28.237-1 | 2 | 2 | 49 | |||
| 50 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 8 | 8 | 50 | |||
| 51 | Болт М8Х20-021 ГОСТ 7808-02 | Болт М8Х20-021 ГОСТ 7808-02 | 8 | 8 | 51 | |||
| 52 | Рукоятка | 700.46.28.229 | 2 | 2 | 52 | |||
| 53 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 | 10 | 10 | 53 | |||
| 54 | Кольцо СП 42-29-5 ГОСТ 6308-14 | Кольцо СП 42-29-5 ГОСТ 6308-14 | 2 | 2 | 54 | |||
| 55 | Цепь Т-1-А5 ГОСТ 7070-64 | 700.46.28.031-02 | 2 | 2 | 55 | |||
| 56 | Чека замка | 700.46.28.266 | 2 | 2 | 56 | |||
| 57 | Ось | 700.46.28.251 | 2 | 2 | 57 | |||
| 58 | Корпус левой тяги (со штифтом цилиндрический 12Пр2/2аХ50) | 700.46.28.430-1 | 1 | 1 | 58 | |||
| 59 | Кольцо | 700.46.28.272 | 2 | 2 | 59 | |||
| 60 | Чека | 700.46.28.271 | 2 | 2 | 60 | |||
| 61 | Гайка М20-011 ГОСТ 5927-62 | Гайка М20-011 ГОСТ 5927-62 | 16 | 16 | 61 | |||
| 62 | Шайба 20-001 ГОСТ 11371- 68 | Шайба 20-001 ГОСТ 11371-68 | 8 | 8 | 62 | |||
| 63 | Болт М20Х70-021 ГОСТ 7808-62 | Болт М20Х70-021 ГОСТ 7808-62 | 8 | 8 | 63 | |||
| 64 | Упор правый | 700.46.28.252-1 | 1 | 1 | 64 | |||
| 65 | Труба внутренняя | 700.46.28.248 | 2 | 2 | 65 | |||
| 66 | Заглушка | 700.46.28.274 | 2 | 2 | 66 | |||
| 67 | Ось | 700.46.28.258 | 1 | 1 | 67 |
