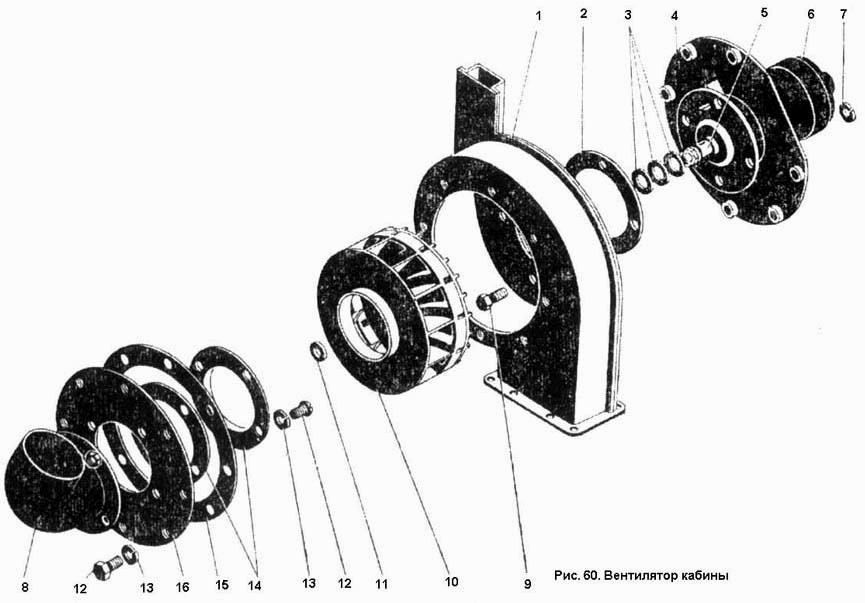

Вентилятор кабины
100%
Название детали
Вентилятор
Заводской номер
700А.81.04.000-1
Количество на модель
№
Название детали
Кожух вентилятора
Заводской номер
700А.81.04.010
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700А.81.04.023
Количество на модель
3
№
2
Название детали
Шайба регулировочная
Заводской номер
700А.81.04.024
Количество на модель
3
№
3
Название детали
Фланец в сборе
Заводской номер
700А.81.04.060-1
Количество на модель
1
№
4
Название детали
Шпонка 3Х5 ГОСТ 8795-68
Заводской номер
Шпонка 3Х5 ГОСТ 8795-68
Количество на модель
1
№
5
Название детали
Электродвигатель МЭ22
Заводской номер
700.81.01.020
Количество на модель
1
№
6
Название детали
Шайба 8.65Г ГОСТ 6402-70
Заводской номер
Шайба 8.65Г ГОСТ 6402-70
Количество на модель
6
№
7
Название детали
Патрубок в сборе
Заводской номер
700А.81.04.030-1
Количество на модель
1
№
8
Название детали
Болт М8Х25 ГОСТ 7808-70
Заводской номер
Болт М8Х25 ГОСТ 7808-70
Количество на модель
4
№
9
Название детали
Крыльчатка в сборе
Заводской номер
700А.81.04.020-1
Количество на модель
1
№
10
Название детали
Шайба 12.01 ГОСТ 11371-78
Заводской номер
Шайба 12.01 ГОСТ 11371-78
Количество на модель
1
№
11
Название детали
Болт М6Х16 ГОСТ 7805-70
Заводской номер
Болт М6Х16 ГОСТ 7805-70
Количество на модель
12
№
12
Название детали
Шайба 6.65Г ГОСТ 6402-70
Заводской номер
Шайба 6.65Г ГОСТ 6402-70
Количество на модель
12
№
13
Название детали
Патрубок
Заводской номер
700А.81.04.028
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
700А.81.04.022
Количество на модель
1
№
15
Название детали
Фланец
Заводской номер
700А.81.04.021-1
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентилятор | 700А.81.04.000-1 | |||||||
| 1 | Кожух вентилятора | 700А.81.04.010 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700А.81.04.023 | 3 | 3 | 2 | |||
| 3 | Шайба регулировочная | 700А.81.04.024 | 3 | 3 | 3 | |||
| 4 | Фланец в сборе | 700А.81.04.060-1 | 1 | 1 | 4 | |||
| 5 | Шпонка 3Х5 ГОСТ 8795-68 | Шпонка 3Х5 ГОСТ 8795-68 | 1 | 1 | 5 | |||
| 6 | Электродвигатель МЭ22 | 700.81.01.020 | 1 | 1 | 6 | |||
| 7 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | 6 | 6 | 7 | |||
| 8 | Патрубок в сборе | 700А.81.04.030-1 | 1 | 1 | 8 | |||
| 9 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | 4 | 4 | 9 | |||
| 10 | Крыльчатка в сборе | 700А.81.04.020-1 | 1 | 1 | 10 | |||
| 11 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 | 1 | 1 | 11 | |||
| 12 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 | 12 | 12 | 12 | |||
| 13 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | 12 | 12 | 13 | |||
| 14 | Патрубок | 700А.81.04.028 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700А.81.04.022 | 1 | 1 | 15 | |||
| 16 | Фланец | 700А.81.04.021-1 | 1 | 1 | 16 |
