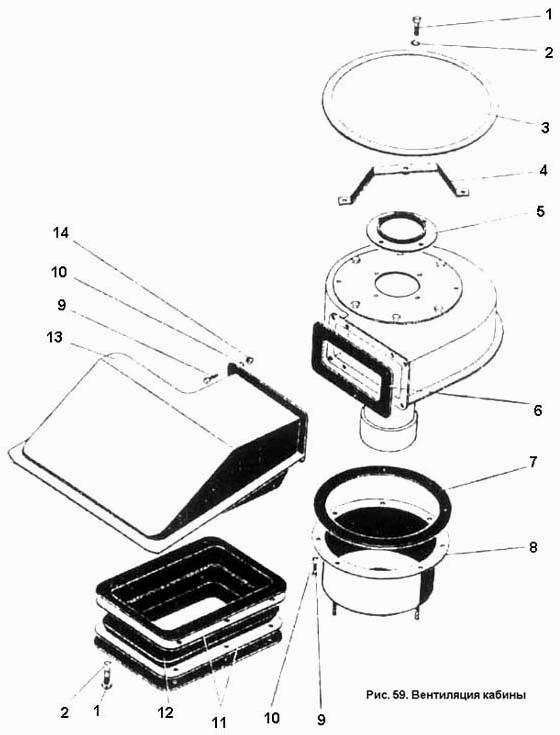

Вентиляция кабины
100%
Название детали
Отопление кабины
Заводской номер
701.81.00.000-1
Количество на модель
№
Название детали
Отопление кабины
Заводской номер
700А.81.00.000-2
Количество на модель
1
№
Название детали
Болт М8Х20 ГОСТ 7808-70
Заводской номер
Болт М8Х20 ГОСТ 7808-70
Количество на модель
5
№
1
Название детали
Шайба 8.65Г ГОСТ 6402-70
Заводской номер
Шайба 8.65Г ГОСТ 6402-70
Количество на модель
5
№
2
Название детали
Колпак
Заводской номер
700А.81.00.061
Количество на модель
1
№
3
Название детали
Кронштейн в сборе
Заводской номер
700А.81.00.100
Количество на модель
1
№
4
Название детали
Патрубок
Заводской номер
700А.81.04.028
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
700А.81.00.049
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
700А.81.00.079
Количество на модель
1
№
7
Название детали
Проставка в сборе
Заводской номер
700А.81.00.130
Количество на модель
1
№
8
Название детали
Болт М6Х16 ГОСТ 7805-70
Заводской номер
Болт М6Х16 ГОСТ 7805-70
Количество на модель
15
№
9
Название детали
Шайба 6.65Г ГОСТ 6402-70
Заводской номер
Шайба 6.65Г ГОСТ 6402-70
Количество на модель
15
№
10
Название детали
Фланец
Заводской номер
700А.81.00.077
Количество на модель
1
№
11
Название детали
Муфта
Заводской номер
700А.81.00.076-1
Количество на модель
1
№
12
Название детали
Переходник
Заводской номер
700А.81.00.090
Количество на модель
1
№
13
Название детали
Гайка М6 ГОСТ 5927-70
Заводской номер
Гайка М6 ГОСТ 5927-70
Количество на модель
8
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Отопление кабины | 701.81.00.000-1 | |||||||
| Отопление кабины | 700А.81.00.000-2 | 1 | 1 | |||||
| 1 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | 5 | 5 | 1 | |||
| 2 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | 5 | 5 | 2 | |||
| 3 | Колпак | 700А.81.00.061 | 1 | 1 | 3 | |||
| 4 | Кронштейн в сборе | 700А.81.00.100 | 1 | 1 | 4 | |||
| 5 | Патрубок | 700А.81.04.028 | 1 | 1 | 5 | |||
| 6 | Прокладка | 700А.81.00.049 | 1 | 1 | 6 | |||
| 7 | Прокладка | 700А.81.00.079 | 1 | 1 | 7 | |||
| 8 | Проставка в сборе | 700А.81.00.130 | 1 | 1 | 8 | |||
| 9 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 | 15 | 15 | 9 | |||
| 10 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | 15 | 15 | 10 | |||
| 11 | Фланец | 700А.81.00.077 | 1 | 1 | 11 | |||
| 12 | Муфта | 700А.81.00.076-1 | 1 | 1 | 12 | |||
| 13 | Переходник | 700А.81.00.090 | 1 | 1 | 13 | |||
| 14 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 8 | 8 | 14 |
