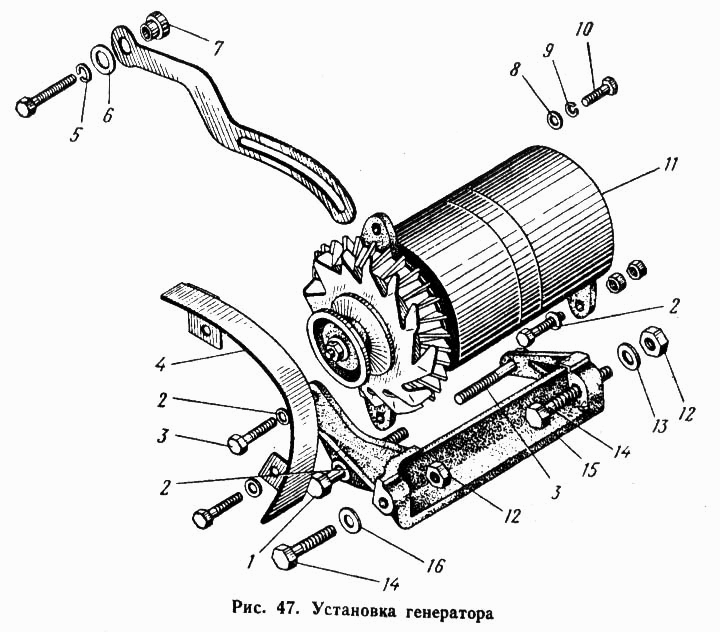

Установка генератора
100%
Название детали
Установка генератора Г306-А
Заводской номер
Д65-3701050-Б СБ
Количество на модель
1
№
Название детали
Болт М12Х55
Заводской номер
Болт М12Х55
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
3
№
2
Название детали
Болт М10Х60
Заводской номер
Болт М10Х60
Количество на модель
2
№
3
Название детали
Кожух защитный
Заводской номер
Д65-3701065 СБ
Количество на модель
1
№
4
Название детали
Планка
Заводской номер
Дс5-13034-Д
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
Д13047-А
Количество на модель
1
№
7
Название детали
Шайба упорная
Заводской номер
50-1307072
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
Шайба 8
Количество на модель
1
№
9
Название детали
Болт М8Х20
Заводской номер
Болт М8Х20
Количество на модель
1
№
10
Название детали
Генератор Г306-А
Заводской номер
Г306-А-370100055-Г
Количество на модель
1
№
11
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
4
№
12
Название детали
Шайба регулировочная
Заводской номер
48-3701062
Количество на модель
1
№
13
Название детали
Болт М10Х40, ГОСТ 7796-62
Заводской номер
Болт М10Х40
Количество на модель
2
№
14
Название детали
Кронштейн генератора
Заводской номер
Д65-3701056-В
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
Д25-083
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка генератора Г306-А | Д65-3701050-Б СБ | 1 | 1 | |||||
| 1 | Болт М12Х55 | Болт М12Х55 | 1 | 1 | 1 | |||
| 2 | Шайба | Шайба 12 | 3 | 3 | 2 | |||
| 3 | Болт М10Х60 | Болт М10Х60 | 2 | 2 | 3 | |||
| 4 | Кожух защитный | Д65-3701065 СБ | 1 | 1 | 4 | |||
| 6 | Планка | Дс5-13034-Д | 1 | 1 | 6 | |||
| 7 | Втулка | Д13047-А | 1 | 1 | 7 | |||
| 8 | Шайба упорная | 50-1307072 | 1 | 1 | 8 | |||
| 9 | Шайба | Шайба 8 | 1 | 1 | 9 | |||
| 10 | Болт М8Х20 | Болт М8Х20 | 1 | 1 | 10 | |||
| 11 | Генератор Г306-А | Г306-А-370100055-Г | 1 | 1 | 11 | |||
| 12 | Орех М | Гайка М10 | 4 | 4 | 12 | |||
| 13 | Шайба регулировочная | 48-3701062 | 1 | 1 | 13 | |||
| 14 | Болт М10Х40, ГОСТ 7796-62 | Болт М10Х40 | 2 | 2 | 14 | |||
| 15 | Кронштейн генератора | Д65-3701056-В | 1 | 1 | 15 | |||
| 16 | Шайба | Д25-083 | 1 | 1 | 16 |
