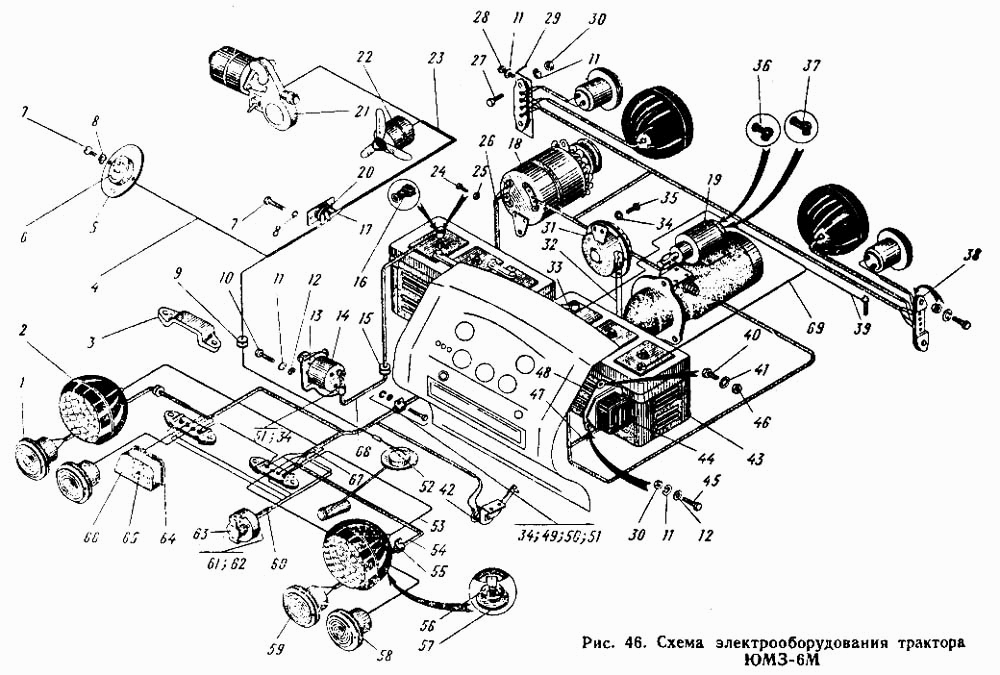

Схема электрооборудования трактора ЮМЗ-6М
100%
Название детали
Установка плафона
Заводской номер
45-3700100
Количество на модель
№
Название детали
Установка плафона
Заводской номер
45-3700100 СБ
Количество на модель
№
Название детали
Установка электрооборудования кабины
Заводской номер
45-3700020-Б СБ
Количество на модель
№
Название детали
Установка электрооборудования на заднем листе
Заводской номер
45-3700045 СБ
Количество на модель
№
Название детали
Установка электрооборудования трактора ЮМЗ-6М
Заводской номер
45-3700010 СБ
Количество на модель
№
Название детали
Фонарь задний
Заводской номер
ФП-100-Б
Количество на модель
№
1
Название детали
ФАРА
Заводской номер
ФГ-304
Количество на модель
№
2
Название детали
Колпачок
Заводской номер
45-3700004
Количество на модель
№
3
Название детали
Провод плафон-переключатель
Заводской номер
45-3724026
Количество на модель
№
4
Название детали
Плафон
Заводской номер
ПК-201
Количество на модель
№
5
Название детали
Лампа А12-3 ГОСТ 2023-66
Заводской номер
Лампа А12-3 ГОСТ 2023-66
Количество на модель
№
6
Название детали
Винт М4Х8
Заводской номер
Винт М4Х8
Количество на модель
№
7
Название детали
Шайба
Заводской номер
Шайба 4
Количество на модель
№
8
Название детали
Втулка
Заводской номер
36-3723024-А
Количество на модель
№
9
Название детали
Втулка
Заводской номер
36-3723024-Б
Количество на модель
№
9
Название детали
Болт М6Х16
Заводской номер
Болт М6Х16
Количество на модель
№
10
Название детали
Шайба
Заводской номер
Шайба 6
Количество на модель
№
11
Название детали
Кронштейн включателя «массы»
Заводской номер
45-3710011-А
Количество на модель
№
13
Название детали
Выключатель "массы" ТУ 37.003.400-73
Заводской номер
ВК-318-Б
Количество на модель
№
14
Название детали
Втулка
Заводской номер
45-3700003
Количество на модель
№
15
Название детали
Колпачок защитный
Заводской номер
45-3700005
Количество на модель
№
16
Название детали
Провод кабины
Заводской номер
45-3724025
Количество на модель
№
17
Название детали
Генератор
Заводской номер
Г-306-А
Количество на модель
№
18
Название детали
Стартер
Заводской номер
СТ-212-Р1
Количество на модель
№
19
Название детали
Переключатель ППН-45 ТУ 16-526.016-73
Заводской номер
ППН-45
Количество на модель
№
20
Название детали
Стеклоочиститель
Заводской номер
СП-230
Количество на модель
№
21
Название детали
Вентилятор кабины
Заводской номер
45-8104010-А
Количество на модель
№
22
Название детали
Жгут к стеклоочистителю
Заводской номер
45-3724095-Г
Количество на модель
№
23
Название детали
Болт М8Х25
Заводской номер
Болт М8Х25
Количество на модель
№
24
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
№
25
Название детали
Жгут к генератору
Заводской номер
45А-3724085-Д
Количество на модель
№
26
Название детали
Болт М6Х25
Заводской номер
Болт М6Х25
Количество на модель
№
27
Название детали
Винт М6Х12, ГОСТ 1489-62
Заводской номер
Винт М6Х12
Количество на модель
№
28
Название детали
Кронштейн
Заводской номер
45-3700080
Количество на модель
№
29
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
30
Название детали
Сигнал звуковой безрупорный
Заводской номер
С-311
Количество на модель
№
31
Название детали
Провод к звуковому сигналу
Заводской номер
45-3724044
Количество на модель
№
32
Название детали
Перемычка аккумуляторных батарей в сборе
Заводской номер
45-3700060
Количество на модель
№
33
Название детали
Шайба
Заводской номер
Шайба 8
Количество на модель
№
34
Название детали
Болт М8Х16
Заводской номер
Болт М8Х16
Количество на модель
№
35
Название детали
Наконечник изоляционный
Заводской номер
45-3700001
Количество на модель
№
36
Название детали
Наконечник
Заводской номер
45-3700002
Количество на модель
№
37
Название детали
Панель соединительная
Заводской номер
ПС-2-А2
Количество на модель
№
38
Название детали
Провод указатель температуры воды-датчик
Заводской номер
45-3724027
Количество на модель
№
39
Название детали
Болт М10Х20, ГОСТ 7796-62
Заводской номер
Болт М10Х20
Количество на модель
№
40
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
№
41
Название детали
Включатель «Стоп» в сборе
Заводской номер
45-3710010 СБ
Количество на модель
№
42
Название детали
Батарея аккумуляторная
Заводской номер
3СТ-215-ЭМ
Количество на модель
№
43
Название детали
Реле блокировки
Заводской номер
РБ-1
Количество на модель
№
44
Название детали
Болт М6Х20
Заводской номер
Болт М6Х20
Количество на модель
№
45
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
№
46
Название детали
Жгут к реле блокировки
Заводской номер
45-3724077-А1
Количество на модель
№
47
Название детали
Кронштейн
Заводской номер
45-3700011
Количество на модель
№
48
Название детали
Шайба 8
Заводской номер
ХПО-16Х27-8.01
Количество на модель
№
49
Название детали
Хомутик подвесной одноместный нормаль МТЗ ОГК
Заводской номер
Хомутик подвесной одноместный нормаль МТ
Количество на модель
№
50
Название детали
Болт М8Х20
Заводской номер
Болт М8Х20
Количество на модель
№
51
Название детали
Провод датчик-штепсельная клемма датчика
Заводской номер
45-3724054-А
Количество на модель
№
52
Название детали
Провод соединительная панель-задняя фара
Заводской номер
45-3724055
Количество на модель
№
53
Название детали
Провод соединительная панель-задняя фара
Заводской номер
45-3724058
Количество на модель
№
53
Название детали
Жгут к правым фонарям
Заводской номер
45-3724091-Б
Количество на модель
№
54
Название детали
Скоба
Заводской номер
СХ-8Х22Х6
Количество на модель
№
55
Название детали
Чашка
Заводской номер
36-3711037-А
Количество на модель
№
56
Название детали
Прокладка
Заводской номер
40-3711036
Количество на модель
№
57
Название детали
Прокладка
Заводской номер
45-3700029
Количество на модель
№
58
Название детали
Фонарь указателя поворота
Заводской номер
УП-5-Ж
Количество на модель
№
59
Название детали
Жгут к розетке
Заводской номер
45-3724082-В
Количество на модель
№
60
Название детали
Винт М5Х35
Заводской номер
Винт М5Х35
Количество на модель
№
61
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
№
62
Название детали
Розетка штепсельная
Заводской номер
ПО300А-100
Количество на модель
№
63
Название детали
Прокладка
Заводской номер
50-3716011
Количество на модель
№
64
Название детали
Фонарь номерного знака тракторный
Заводской номер
ФП-200-А
Количество на модель
№
66
Название детали
Жгут задних фонарей
Заводской номер
45-3724081-Б
Количество на модель
№
67
Название детали
Провод «массы» в сборе
Заводской номер
45-3700090
Количество на модель
№
68
Название детали
Провод стартер-аккумуляторная батарея
Заводской номер
40-3724003-БЮ
Количество на модель
№
69
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка плафона | 45-3700100 | |||||||
| Установка плафона | 45-3700100 СБ | |||||||
| Установка электрооборудования кабины | 45-3700020-Б СБ | |||||||
| Установка электрооборудования на заднем листе | 45-3700045 СБ | |||||||
| Установка электрооборудования трактора ЮМЗ-6М | 45-3700010 СБ | |||||||
| 1 | Фонарь задний | ФП-100-Б | 1 | |||||
| 2 | ФАРА | ФГ-304 | 2 | |||||
| 3 | Колпачок | 45-3700004 | 3 | |||||
| 4 | Провод плафон-переключатель | 45-3724026 | 4 | |||||
| 5 | Плафон | ПК-201 | 5 | |||||
| 6 | Лампа А12-3 ГОСТ 2023-66 | Лампа А12-3 ГОСТ 2023-66 | 6 | |||||
| 7 | Винт М4Х8 | Винт М4Х8 | 7 | |||||
| 8 | Шайба | Шайба 4 | 8 | |||||
| 9 | Втулка | 36-3723024-А | 9 | |||||
| 9 | Втулка | 36-3723024-Б | 9 | |||||
| 10 | Болт М6Х16 | Болт М6Х16 | 10 | |||||
| 11 | Шайба | Шайба 6 | 11 | |||||
| 13 | Кронштейн включателя «массы» | 45-3710011-А | 13 | |||||
| 14 | Выключатель "массы" ТУ 37.003.400-73 | ВК-318-Б | 14 | |||||
| 15 | Втулка | 45-3700003 | 15 | |||||
| 16 | Колпачок защитный | 45-3700005 | 16 | |||||
| 17 | Провод кабины | 45-3724025 | 17 | |||||
| 18 | Генератор | Г-306-А | 18 | |||||
| 19 | Стартер | СТ-212-Р1 | 19 | |||||
| 20 | Переключатель ППН-45 ТУ 16-526.016-73 | ППН-45 | 20 | |||||
| 21 | Стеклоочиститель | СП-230 | 21 | |||||
| 22 | Вентилятор кабины | 45-8104010-А | 22 | |||||
| 23 | Жгут к стеклоочистителю | 45-3724095-Г | 23 | |||||
| 24 | Болт М8Х25 | Болт М8Х25 | 24 | |||||
| 25 | Гайка М8 | Гайка М8 | 25 | |||||
| 26 | Жгут к генератору | 45А-3724085-Д | 26 | |||||
| 27 | Болт М6Х25 | Болт М6Х25 | 27 | |||||
| 28 | Винт М6Х12, ГОСТ 1489-62 | Винт М6Х12 | 28 | |||||
| 29 | Кронштейн | 45-3700080 | 29 | |||||
| 30 | Орех М | Гайка М6 | 30 | |||||
| 31 | Сигнал звуковой безрупорный | С-311 | 31 | |||||
| 32 | Провод к звуковому сигналу | 45-3724044 | 32 | |||||
| 33 | Перемычка аккумуляторных батарей в сборе | 45-3700060 | 33 | |||||
| 34 | Шайба | Шайба 8 | 34 | |||||
| 35 | Болт М8Х16 | Болт М8Х16 | 35 | |||||
| 36 | Наконечник изоляционный | 45-3700001 | 36 | |||||
| 37 | Наконечник | 45-3700002 | 37 | |||||
| 38 | Панель соединительная | ПС-2-А2 | 38 | |||||
| 39 | Провод указатель температуры воды-датчик | 45-3724027 | 39 | |||||
| 40 | Болт М10Х20, ГОСТ 7796-62 | Болт М10Х20 | 40 | |||||
| 41 | Шайба | Шайба 10 | 41 | |||||
| 42 | Включатель «Стоп» в сборе | 45-3710010 СБ | 42 | |||||
| 43 | Батарея аккумуляторная | 3СТ-215-ЭМ | 43 | |||||
| 44 | Реле блокировки | РБ-1 | 44 | |||||
| 45 | Болт М6Х20 | Болт М6Х20 | 45 | |||||
| 46 | Орех М | Гайка М10 | 46 | |||||
| 47 | Жгут к реле блокировки | 45-3724077-А1 | 47 | |||||
| 48 | Кронштейн | 45-3700011 | 48 | |||||
| 49 | Шайба 8 | ХПО-16Х27-8.01 | 49 | |||||
| 50 | Хомутик подвесной одноместный нормаль МТЗ ОГК | Хомутик подвесной одноместный нормаль МТ | 50 | |||||
| 51 | Болт М8Х20 | Болт М8Х20 | 51 | |||||
| 52 | Провод датчик-штепсельная клемма датчика | 45-3724054-А | 52 | |||||
| 53 | Провод соединительная панель-задняя фара | 45-3724055 | 53 | |||||
| 53 | Провод соединительная панель-задняя фара | 45-3724058 | 53 | |||||
| 54 | Жгут к правым фонарям | 45-3724091-Б | 54 | |||||
| 55 | Скоба | СХ-8Х22Х6 | 55 | |||||
| 56 | Чашка | 36-3711037-А | 56 | |||||
| 57 | Прокладка | 40-3711036 | 57 | |||||
| 58 | Прокладка | 45-3700029 | 58 | |||||
| 59 | Фонарь указателя поворота | УП-5-Ж | 59 | |||||
| 60 | Жгут к розетке | 45-3724082-В | 60 | |||||
| 61 | Винт М5Х35 | Винт М5Х35 | 61 | |||||
| 62 | Шайба 5 | Шайба 5 | 62 | |||||
| 63 | Розетка штепсельная | ПО300А-100 | 63 | |||||
| 64 | Прокладка | 50-3716011 | 64 | |||||
| 66 | Фонарь номерного знака тракторный | ФП-200-А | 66 | |||||
| 67 | Жгут задних фонарей | 45-3724081-Б | 67 | |||||
| 68 | Провод «массы» в сборе | 45-3700090 | 68 | |||||
| 69 | Провод стартер-аккумуляторная батарея | 40-3724003-БЮ | 69 |
