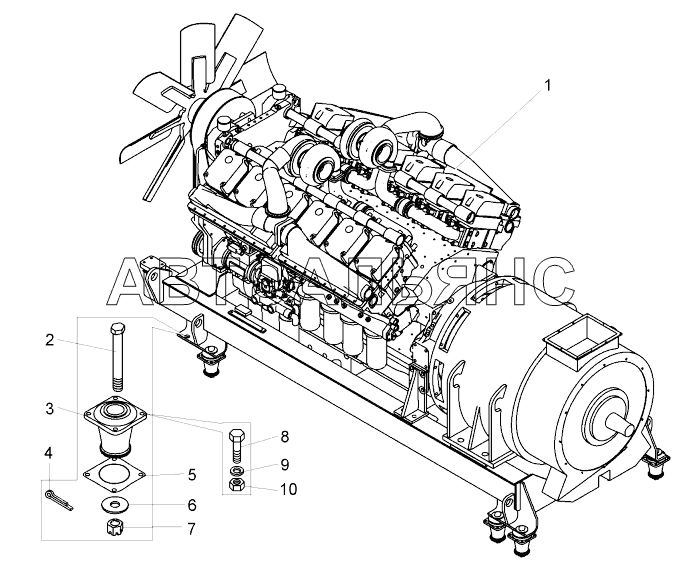

Установка дизель – генератора (75581-1000003, 75583-1000003);Mounting of diesel generator
100%
Название детали
Дизель-генератор
Заводской номер
75581-1000004
Количество на модель
1
№
1
Название детали
Дизель-генератор
Заводской номер
75583-1000004
Количество на модель
№
1
Название детали
Болт
Заводской номер
Болт 2М24х200
Количество на модель
8
№
2
Название детали
Опора коническая
Заводской номер
057 18 770/111NR39
Количество на модель
№
3
Название детали
Опора коническая
Заводской номер
057 18 019/111 HDENR 11
Количество на модель
8
№
3
Название детали
Шплинт х
Заводской номер
Шплинт 5х45
Количество на модель
8
№
4
Название детали
Прокладка регулировочная
Заводской номер
75580-1001446
Количество на модель
24
№
5
Название детали
Шайба 24
Заводской номер
252051
Количество на модель
24
№
6
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
Болт М10х38
Количество на модель
32
№
8
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
32
№
9
Название детали
Гайка М10-6Н.6.019
Заводской номер
Гайка М10-6Н.6.019
Количество на модель
32
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дизель-генератор | 75581-1000004 | 1 | 1 | 1 | |||
| 1 | Дизель-генератор | 75583-1000004 | 1 | |||||
| 2 | Болт | Болт 2М24х200 | 8 | 8 | 2 | |||
| 3 | Опора коническая | 057 18 770/111NR39 | 3 | |||||
| 3 | Опора коническая | 057 18 019/111 HDENR 11 | 8 | 8 | 3 | |||
| 4 | Шплинт х | Шплинт 5х45 | 8 | 8 | 4 | |||
| 5 | Прокладка регулировочная | 75580-1001446 | 24 | 24 | 5 | |||
| 6 | Шайба 24 | 252051 | 24 | 24 | 6 | |||
| 7 | Орех М | Гайка М24 | 8 | 8 | 7 | |||
| 8 | Болт | Болт М10х38 | 32 | 32 | 8 | |||
| 9 | Шайба ОТ | Шайба 10 ОТ | 32 | 32 | 9 | |||
| 10 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | 32 | 32 | 10 |
