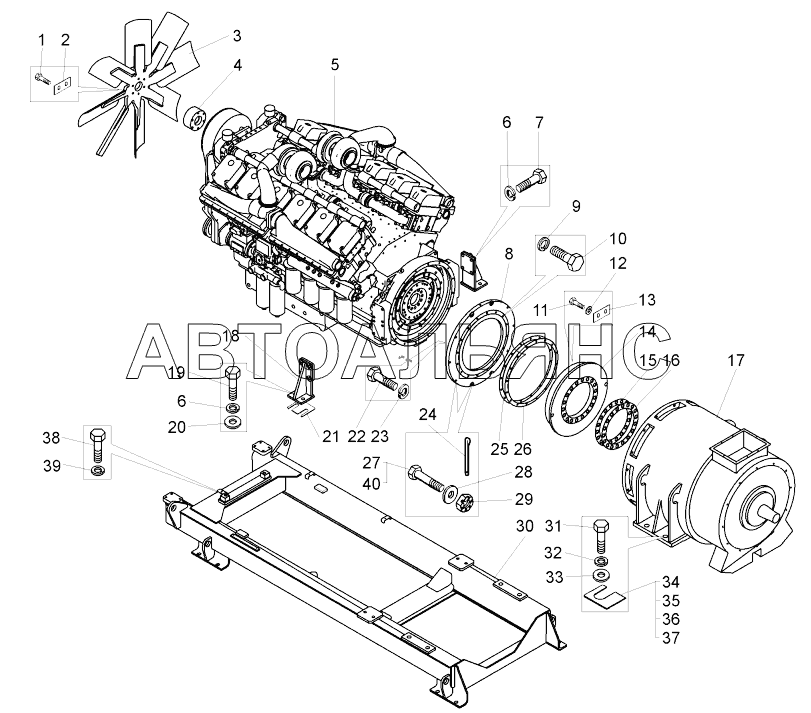

Дизель – генератор (75581-1000004, 75583-1000004);Diesel generator
100%
Название детали
Болт
Заводской номер
1/2"х13х3 S-130
Количество на модель
6
№
1
Название детали
Болт
Заводской номер
4308861
Количество на модель
№
1
Название детали
Пластина стопорная
Заводской номер
7530-1001296
Количество на модель
3
№
2
Название детали
Крыльчатка вентилятора
Заводской номер
164524
Количество на модель
1
№
3
Название детали
Адаптер вентилятора
Заводской номер
218792
Количество на модель
№
4
Название детали
Проставка вентилятора
Заводской номер
206508
Количество на модель
1
№
4
Название детали
Двигатель
Заводской номер
QST30-C1050-PN 425
Количество на модель
1
№
5
Название детали
Двигатель
Заводской номер
QST30-C1050-PN 425
Количество на модель
1
№
5
Название детали
Двигатель
Заводской номер
КТА38-С1050 (PN444)
Количество на модель
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
16
№
6
Название детали
Болт
Заводской номер
Болт М20-6g55
Количество на модель
8
№
7
Название детали
Адаптер статора
Заводской номер
75581-1001102
Количество на модель
1
№
8
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
16
№
9
Название детали
Болт M- x
Заводской номер
Болт М12-6gх30
Количество на модель
16
№
10
Название детали
Болт
Заводской номер
Болт М24х2-6gх75
Количество на модель
18
№
11
Название детали
Шайба Т
Заводской номер
Шайба 24 Т
Количество на модель
18
№
12
Название детали
Пластина стопорная
Заводской номер
75145-1001296
Количество на модель
9
№
13
Название детали
Адаптер ротора
Заводской номер
75306-1001106-10
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
75145-1001428
Количество на модель
3
№
15
Название детали
Прокладка
Заводской номер
75145-1001429
Количество на модель
3
№
16
Название детали
Генератор синхронный тяговый
Заводской номер
ГСТ 700/1-8УХЛ2 6БС.120.038 СБ
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
75131-1001150
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
Болт М20х1,5-6gх60
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
Шайба А.20
Количество на модель
4
№
20
Название детали
Прокладка
Заводской номер
75145-1001448
Количество на модель
8
№
21
Название детали
Болт
Заводской номер
340648
Количество на модель
12
№
22
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
12
№
23
Название детали
Шплинт х
Заводской номер
Шплинт 3,2х36
Количество на модель
10
№
24
Название детали
Прокладка регулировочная
Заводской номер
75145-1001446
Количество на модель
2
№
25
Название детали
Прокладка регулировочная
Заводской номер
75145-1001447
Количество на модель
2
№
26
Название детали
Болт Mx- x
Заводской номер
372662
Количество на модель
6
№
27
Название детали
Шайба 16
Заводской номер
252017
Количество на модель
30
№
28
Название детали
Орех М
Заводской номер
Гайка М16
Количество на модель
10
№
29
Название детали
Рама подмоторная
Заводской номер
75583-1001010
Количество на модель
№
30
Название детали
Рама подмоторная
Заводской номер
75580-1001010-10
Количество на модель
1
№
30
Название детали
Болт М30Х2-79
Заводской номер
340983
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
Шайба А.30
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
Шайба 30Л
Количество на модель
4
№
33
Название детали
Прокладка
Заводской номер
549-2101024
Количество на модель
16
№
34
Название детали
Прокладка
Заводской номер
549-2101042
Количество на модель
8
№
35
Название детали
Прокладка
Заводской номер
549-2101043
Количество на модель
8
№
36
Название детали
Прокладка
Заводской номер
549-2101044
Количество на модель
8
№
37
Название детали
Болт
Заводской номер
Болт М18х1,5-6gх80
Количество на модель
№
38
Название детали
Шайба
Заводской номер
Шайба 18 ОТ
Количество на модель
№
39
Название детали
Болт
Заводской номер
Болт М16х1,5х90
Количество на модель
4
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 1/2"х13х3 S-130 | 6 | 6 | 1 | |||
| 1 | Болт | 4308861 | 1 | |||||
| 2 | Пластина стопорная | 7530-1001296 | 3 | 3 | 2 | |||
| 3 | Крыльчатка вентилятора | 164524 | 1 | 1 | 3 | |||
| 4 | Адаптер вентилятора | 218792 | 4 | |||||
| 4 | Проставка вентилятора | 206508 | 1 | 1 | 4 | |||
| 5 | Двигатель | QST30-C1050-PN 425 | 1 | 1 | 5 | |||
| 5 | Двигатель | QST30-C1050-PN 425 | 1 | 1 | 5 | |||
| 5 | Двигатель | КТА38-С1050 (PN444) | 5 | |||||
| 6 | Шайба ОТ | Шайба 20 ОТ | 16 | 16 | 6 | |||
| 7 | Болт | Болт М20-6g55 | 8 | 8 | 7 | |||
| 8 | Адаптер статора | 75581-1001102 | 1 | 1 | 8 | |||
| 9 | Шайба ОТ | Шайба 12 ОТ | 16 | 16 | 9 | |||
| 10 | Болт M- x | Болт М12-6gх30 | 16 | 16 | 10 | |||
| 11 | Болт | Болт М24х2-6gх75 | 18 | 18 | 11 | |||
| 12 | Шайба Т | Шайба 24 Т | 18 | 18 | 12 | |||
| 13 | Пластина стопорная | 75145-1001296 | 9 | 9 | 13 | |||
| 14 | Адаптер ротора | 75306-1001106-10 | 1 | 1 | 14 | |||
| 15 | Прокладка | 75145-1001428 | 3 | 3 | 15 | |||
| 16 | Прокладка | 75145-1001429 | 3 | 3 | 16 | |||
| 17 | Генератор синхронный тяговый | ГСТ 700/1-8УХЛ2 6БС.120.038 СБ | 1 | 1 | 17 | |||
| 18 | Кронштейн | 75131-1001150 | 2 | 2 | 18 | |||
| 19 | Болт | Болт М20х1,5-6gх60 | 6 | 6 | 19 | |||
| 20 | Шайба | Шайба А.20 | 4 | 4 | 20 | |||
| 21 | Прокладка | 75145-1001448 | 8 | 8 | 21 | |||
| 22 | Болт | 340648 | 12 | 12 | 22 | |||
| 23 | Шайба ОТ | Шайба 16 ОТ | 12 | 12 | 23 | |||
| 24 | Шплинт х | Шплинт 3,2х36 | 10 | 10 | 24 | |||
| 25 | Прокладка регулировочная | 75145-1001446 | 2 | 2 | 25 | |||
| 26 | Прокладка регулировочная | 75145-1001447 | 2 | 2 | 26 | |||
| 27 | Болт Mx- x | 372662 | 6 | 6 | 27 | |||
| 28 | Шайба 16 | 252017 | 30 | 30 | 28 | |||
| 29 | Орех М | Гайка М16 | 10 | 10 | 29 | |||
| 30 | Рама подмоторная | 75583-1001010 | 30 | |||||
| 30 | Рама подмоторная | 75580-1001010-10 | 1 | 1 | 30 | |||
| 31 | Болт М30Х2-79 | 340983 | 4 | 4 | 31 | |||
| 32 | Шайба | Шайба А.30 | 4 | 4 | 32 | |||
| 33 | Шайба | Шайба 30Л | 4 | 4 | 33 | |||
| 34 | Прокладка | 549-2101024 | 16 | 16 | 34 | |||
| 35 | Прокладка | 549-2101042 | 8 | 8 | 35 | |||
| 36 | Прокладка | 549-2101043 | 8 | 8 | 36 | |||
| 37 | Прокладка | 549-2101044 | 8 | 8 | 37 | |||
| 38 | Болт | Болт М18х1,5-6gх80 | 38 | |||||
| 39 | Шайба | Шайба 18 ОТ | 39 | |||||
| 40 | Болт | Болт М16х1,5х90 | 4 | 4 | 40 |
