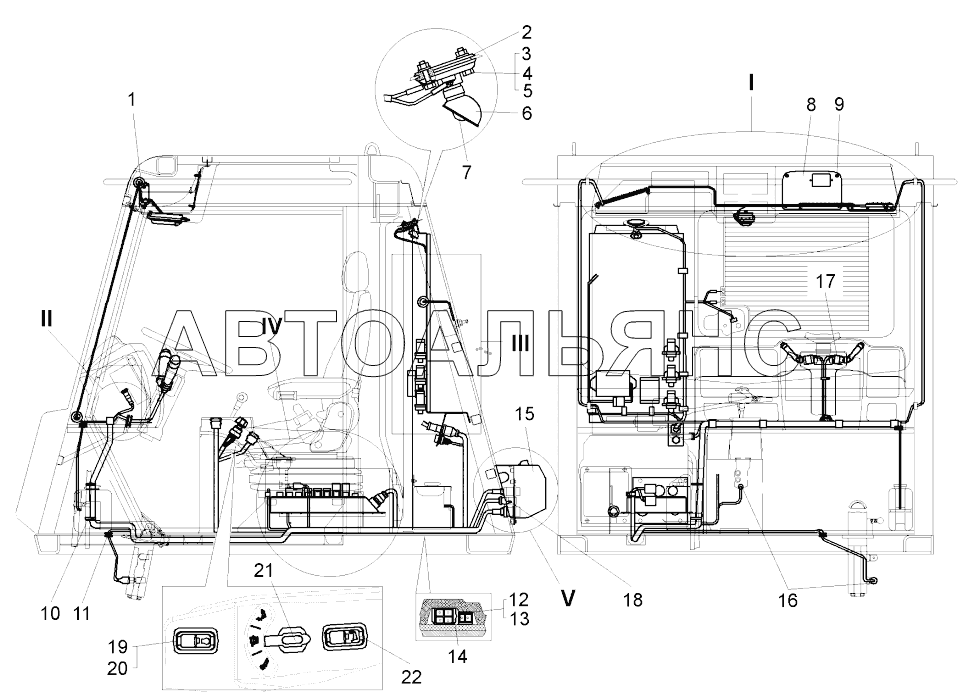

Монтаж электрооборудования по кабине (75581-3700007)(рисунок I);Mounting of electrical equipment in the cabin
100%
Название детали
Кольцо
Заводской номер
549A-3724238
Количество на модель
6
№
1
Название детали
Втулка амортизационная
Заводской номер
540-3715054
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
201422
Количество на модель
2
№
3
Название детали
Гайка
Заводской номер
250508
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
252037
Количество на модель
2
№
5
Название детали
Лампа подкапотная
Заводской номер
ПД308А-О
Количество на модель
1
№
6
Название детали
Лампа
Заводской номер
А24-21-3
Количество на модель
1
№
7
Название детали
Щиток левый
Заводской номер
7555B-5325361
Количество на модель
1
№
8
Название детали
Щиток левый
Заводской номер
7555B-5325361-10
Количество на модель
№
8
Название детали
Винт
Заводской номер
СП М6х20
Количество на модель
4
№
9
Название детали
Винт
Заводской номер
СП М6х25
Количество на модель
№
9
Название детали
Стяжка кабельная
Заводской номер
2-0160977-2
Количество на модель
6
№
10
Название детали
Кольцо
Заводской номер
549А-2108247
Количество на модель
1
№
11
Название детали
Штырь
Заводской номер
103612
Количество на модель
2
№
12
Название детали
Колодка штыревая ОСТ 37.003.032-88
Заводской номер
502602
Количество на модель
1
№
13
Название детали
Колодка штыревая
Заводской номер
502604
Количество на модель
1
№
14
Название детали
Кожух
Заводской номер
75306-3723100-10
Количество на модель
1
№
15
Название детали
Чехол
Заводской номер
1-1-66-621-010
Количество на модель
2
№
16
Название детали
Переключатель подрулевой
Заводской номер
01.221.000.02
Количество на модель
1
№
17
Название детали
Розетка
Заводской номер
8JB 008 023-001
Количество на модель
1
№
18
Название детали
Выключатель
Заводской номер
6FH 354 109-671
Количество на модель
1
№
19
Название детали
Рамка
Заводской номер
9AR 168 396-002
Количество на модель
2
№
20
Название детали
Переключатель
Заводской номер
ПК1 02
Количество на модель
1
№
21
Название детали
Выключатель
Заводской номер
6FH 354 107-661
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо | 549A-3724238 | 6 | 6 | 1 | |||
| 2 | Втулка амортизационная | 540-3715054 | 1 | 1 | 2 | |||
| 3 | Болт | 201422 | 2 | 2 | 3 | |||
| 4 | Гайка | 250508 | 2 | 2 | 4 | |||
| 5 | Шайба | 252037 | 2 | 2 | 5 | |||
| 6 | Лампа подкапотная | ПД308А-О | 1 | 1 | 6 | |||
| 7 | Лампа | А24-21-3 | 1 | 1 | 7 | |||
| 8 | Щиток левый | 7555B-5325361 | 1 | 1 | 8 | |||
| 8 | Щиток левый | 7555B-5325361-10 | 8 | |||||
| 9 | Винт | СП М6х20 | 4 | 4 | 9 | |||
| 9 | Винт | СП М6х25 | 9 | |||||
| 10 | Стяжка кабельная | 2-0160977-2 | 6 | 6 | 10 | |||
| 11 | Кольцо | 549А-2108247 | 1 | 1 | 11 | |||
| 12 | Штырь | 103612 | 2 | 2 | 12 | |||
| 13 | Колодка штыревая ОСТ 37.003.032-88 | 502602 | 1 | 1 | 13 | |||
| 14 | Колодка штыревая | 502604 | 1 | 1 | 14 | |||
| 15 | Кожух | 75306-3723100-10 | 1 | 1 | 15 | |||
| 16 | Чехол | 1-1-66-621-010 | 2 | 2 | 16 | |||
| 17 | Переключатель подрулевой | 01.221.000.02 | 1 | 1 | 17 | |||
| 18 | Розетка | 8JB 008 023-001 | 1 | 1 | 18 | |||
| 19 | Выключатель | 6FH 354 109-671 | 1 | 1 | 19 | |||
| 20 | Рамка | 9AR 168 396-002 | 2 | 2 | 20 | |||
| 21 | Переключатель | ПК1 02 | 1 | 1 | 21 | |||
| 22 | Выключатель | 6FH 354 107-661 | 1 | 1 | 22 |
