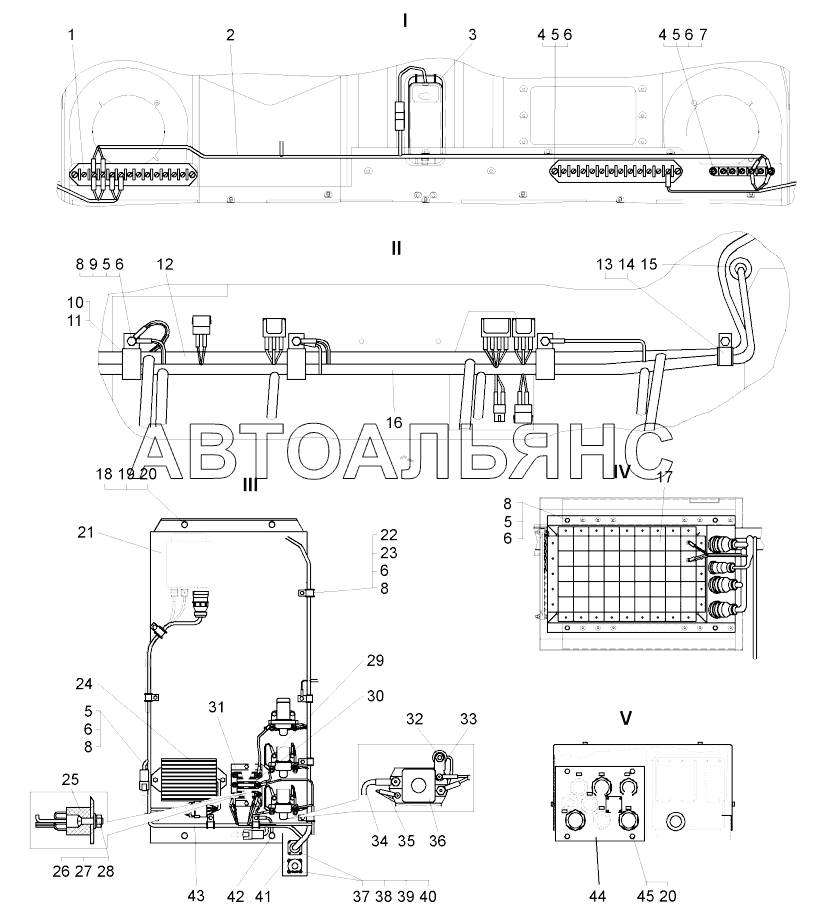

Монтаж электрооборудования по кабине (75581-3700007) (рисунок II);Mounting of electrical equipment in the cabin
100%
Название детали
Панель соединительная
Заводской номер
ПС12
Количество на модель
2
№
1
Название детали
Жгут проводов
Заводской номер
75180-3724264
Количество на модель
1
№
2
Название детали
Жгут проводов
Заводской номер
75131-3724264-10
Количество на модель
№
2
Название детали
Светильник автотранспортный стационарный
Заводской номер
САС-5
Количество на модель
1
№
3
Название детали
Винт
Заводской номер
220109
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
252004
Количество на модель
16
№
5
Название детали
Шайба
Заводской номер
252134
Количество на модель
34
№
6
Название детали
Панель
Заводской номер
17.3723
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
201418
Количество на модель
34
№
8
Название детали
Гайка
Заводской номер
250508
Количество на модель
5
№
9
Название детали
Трубка
Заводской номер
549Б-2105455
Количество на модель
6
№
10
Название детали
Кляммер
Заводской номер
344621
Количество на модель
6
№
11
Название детали
Жгут проводов добавочный
Заводской номер
75581-3724018
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
540A-1104519-01
Количество на модель
2
№
13
Название детали
Кляммер
Заводской номер
379169
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
200-3802045
Количество на модель
1
№
15
Название детали
Жгут проводов основной
Заводской номер
75581-3724008
Количество на модель
1
№
16
Название детали
Жгут проводов основной
Заводской номер
75583-3724008
Количество на модель
№
16
Название детали
Блок коммутации
Заводской номер
75581-3700250
Количество на модель
1
№
17
Название детали
Блок коммутации
Заводской номер
75583-3700250
Количество на модель
№
17
Название детали
Болт М8-6gх16
Заводской номер
201454
Количество на модель
4
№
18
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
4
№
19
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
8
№
20
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Основание
Заводской номер
7555-3747182
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
548A-1104696-01
Количество на модель
6
№
22
Название детали
Кляммер
Заводской номер
315406
Количество на модель
6
№
23
Название детали
Преобразователь напряжения
Заводской номер
ПН2-24/12
Количество на модель
1
№
24
Название детали
Блок защиты БЗ-30
Заводской номер
БЗ-30УХЛЗ.30В
Количество на модель
2
№
25
Название детали
Винт
Заводской номер
223014
Количество на модель
3
№
26
Название детали
Гайка М4-6Н
Заводской номер
250462
Количество на модель
3
№
27
Название детали
Шайба 4
Заводской номер
252132
Количество на модель
3
№
28
Название детали
Предохранитель
Заводской номер
ПВ-50 УХЛ3.30В
Количество на модель
1
№
29
Название детали
Предохранитель
Заводской номер
ПВ-100АСУХЛ3.30В
Количество на модель
2
№
30
Название детали
Кронштейн крепления блоков защиты
Заводской номер
7549-3722355-10
Количество на модель
1
№
31
Название детали
Диод с перемычкой
Заводской номер
549Б-3747290
Количество на модель
2
№
32
Название детали
Перемычка
Заводской номер
7540A-3724218
Количество на модель
2
№
33
Название детали
Перемычка
Заводской номер
549A-3724217
Количество на модель
3
№
34
Название детали
Перемычка
Заводской номер
549А-3724247
Количество на модель
2
№
35
Название детали
Контактор
Заводской номер
КТ127-О
Количество на модель
3
№
36
Название детали
Винт
Заводской номер
220004
Количество на модель
12
№
37
Название детали
Орех
Заводской номер
250458
Количество на модель
12
№
38
Название детали
Шайба
Заводской номер
252130
Количество на модель
12
№
39
Название детали
Шайба
Заводской номер
342521
Количество на модель
4
№
40
Название детали
Кронштейн
Заводской номер
75306-3723043
Количество на модель
1
№
41
Название детали
Перемычка
Заводской номер
75306-3724110
Количество на модель
1
№
42
Название детали
Жгут проводов
Заводской номер
75581-3724016
Количество на модель
1
№
43
Название детали
Пластина
Заводской номер
75180-3723098
Количество на модель
1
№
44
Название детали
Болт М8-6gх12
Заводской номер
201452
Количество на модель
4
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Панель соединительная | ПС12 | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Жгут проводов | 75180-3724264 | 1 | 1 | 2 | |||||||||||||||||||||
| 2 | Жгут проводов | 75131-3724264-10 | 2 | |||||||||||||||||||||||
| 3 | Светильник автотранспортный стационарный | САС-5 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Винт | 220109 | 6 | 6 | 4 | |||||||||||||||||||||
| 5 | Шайба | 252004 | 16 | 16 | 5 | |||||||||||||||||||||
| 6 | Шайба | 252134 | 34 | 34 | 6 | |||||||||||||||||||||
| 7 | Панель | 17.3723 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Болт | 201418 | 34 | 34 | 8 | |||||||||||||||||||||
| 9 | Гайка | 250508 | 5 | 5 | 9 | |||||||||||||||||||||
| 10 | Трубка | 549Б-2105455 | 6 | 6 | 10 | |||||||||||||||||||||
| 11 | Кляммер | 344621 | 6 | 6 | 11 | |||||||||||||||||||||
| 12 | Жгут проводов добавочный | 75581-3724018 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Прокладка | 540A-1104519-01 | 2 | 2 | 13 | |||||||||||||||||||||
| 14 | Кляммер | 379169 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Втулка | 200-3802045 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Жгут проводов основной | 75581-3724008 | 1 | 1 | 16 | |||||||||||||||||||||
| 16 | Жгут проводов основной | 75583-3724008 | 16 | |||||||||||||||||||||||
| 17 | Блок коммутации | 75581-3700250 | 1 | 1 | 17 | |||||||||||||||||||||
| 17 | Блок коммутации | 75583-3700250 | 17 | |||||||||||||||||||||||
| 18 | Болт М8-6gх16 | 201454 | 4 | 4 | 18 | |||||||||||||||||||||
| 19 | Шайба 8 | 252005 | 4 | 4 | 19 | |||||||||||||||||||||
| 20 | Шайба 8Т | 252135 | 8 | 8 | 20 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 21 | Основание | 7555-3747182 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Прокладка | 548A-1104696-01 | 6 | 6 | 22 | |||||||||||||||||||||
| 23 | Кляммер | 315406 | 6 | 6 | 23 | |||||||||||||||||||||
| 24 | Преобразователь напряжения | ПН2-24/12 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Блок защиты БЗ-30 | БЗ-30УХЛЗ.30В | 2 | 2 | 25 | |||||||||||||||||||||
| 26 | Винт | 223014 | 3 | 3 | 26 | |||||||||||||||||||||
| 27 | Гайка М4-6Н | 250462 | 3 | 3 | 27 | |||||||||||||||||||||
| 28 | Шайба 4 | 252132 | 3 | 3 | 28 | |||||||||||||||||||||
| 29 | Предохранитель | ПВ-50 УХЛ3.30В | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Предохранитель | ПВ-100АСУХЛ3.30В | 2 | 2 | 30 | |||||||||||||||||||||
| 31 | Кронштейн крепления блоков защиты | 7549-3722355-10 | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Диод с перемычкой | 549Б-3747290 | 2 | 2 | 32 | |||||||||||||||||||||
| 33 | Перемычка | 7540A-3724218 | 2 | 2 | 33 | |||||||||||||||||||||
| 34 | Перемычка | 549A-3724217 | 3 | 3 | 34 | |||||||||||||||||||||
| 35 | Перемычка | 549А-3724247 | 2 | 2 | 35 | |||||||||||||||||||||
| 36 | Контактор | КТ127-О | 3 | 3 | 36 | |||||||||||||||||||||
| 37 | Винт | 220004 | 12 | 12 | 37 | |||||||||||||||||||||
| 38 | Орех | 250458 | 12 | 12 | 38 | |||||||||||||||||||||
| 39 | Шайба | 252130 | 12 | 12 | 39 | |||||||||||||||||||||
| 40 | Шайба | 342521 | 4 | 4 | 40 | |||||||||||||||||||||
| 41 | Кронштейн | 75306-3723043 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Перемычка | 75306-3724110 | 1 | 1 | 42 | |||||||||||||||||||||
| 43 | Жгут проводов | 75581-3724016 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Пластина | 75180-3723098 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Болт М8-6gх12 | 201452 | 4 | 4 | 45 | |||||||||||||||||||||
