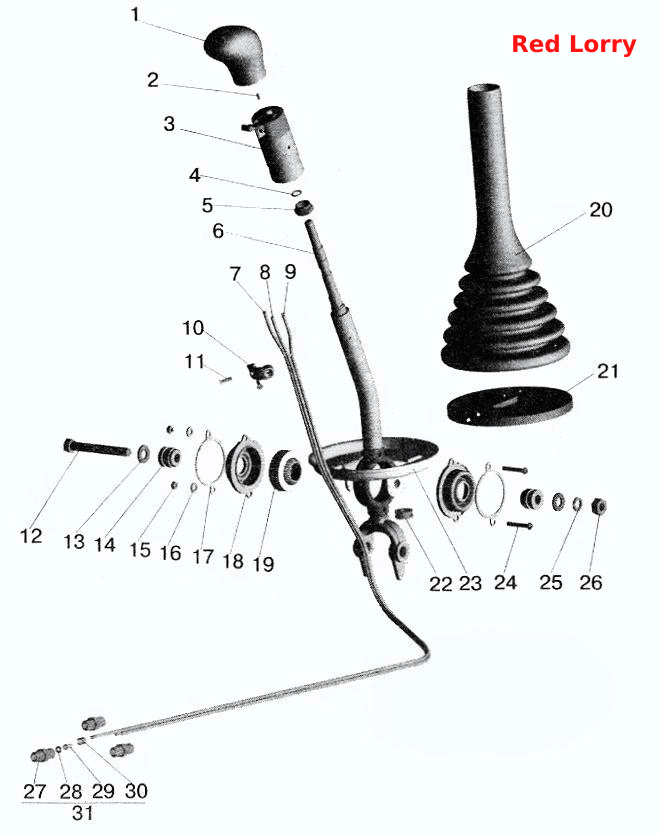

Рычаг 64221-1703410-01
100%
Название детали
Рычаг в сборе
Заводской номер
64221-1703410-01
Количество на модель
№
Название детали
Рукоятка
Заводской номер
64221-1703301
Количество на модель
№
1
Название детали
Ось ролика
Заводской номер
64221-1703814
Количество на модель
№
2
Название детали
Переключатель в сборе
Заводской номер
8041.17.03.800
Количество на модель
№
3
Название детали
Переключатель в сборе
Заводской номер
6430-1703800
Количество на модель
№
3
Название детали
Кольцо
Заводской номер
008-011-19-2-3
Количество на модель
№
4
Название детали
Прижим
Заводской номер
64221-1703646
Количество на модель
№
5
Название детали
Рычаг
Заводской номер
64221-1703412-10
Количество на модель
№
6
Название детали
Трубка
Заводской номер
64221-1703841
Количество на модель
№
7
Название детали
Трубка
Заводской номер
64221-1703842
Количество на модель
№
8
Название детали
Трубка
Заводской номер
64221-1703840
Количество на модель
№
9
Название детали
Прижим
Заводской номер
64221-1703724
Количество на модель
№
10
Название детали
Винт М4-6gх14
Заводской номер
221553
Количество на модель
№
11
Название детали
Болт М10-6gх80
Заводской номер
200325
Количество на модель
№
12
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
№
13
Название детали
Ось
Заводской номер
64221-1703618
Количество на модель
№
14
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
№
15
Название детали
Шайба
Заводской номер
252004
Количество на модель
№
16
Название детали
Пластина
Заводской номер
64221-1703323
Количество на модель
№
17
Название детали
Колпак
Заводской номер
64221-1703544-02
Количество на модель
№
18
Название детали
Подшипник сферический
Заводской номер
2ШС-20
Количество на модель
№
19
Название детали
Колпак защитный
Заводской номер
64221-1703425-01
Количество на модель
№
20
Название детали
Уплотнитель
Заводской номер
5336-1703544
Количество на модель
№
21
Название детали
Втулка
Заводской номер
500-5001138-Б
Количество на модель
№
22
Название детали
Шайба
Заводской номер
64221-1703602
Количество на модель
№
23
Название детали
Винт М- х
Заводской номер
220086
Количество на модель
№
24
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
№
25
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
№
26
Название детали
Переходник
Заводской номер
64221-1703866
Количество на модель
№
27
Название детали
Кольцо
Заводской номер
004-008-25-2-2
Количество на модель
№
28
Название детали
Цанга
Заводской номер
6430-1703446
Количество на модель
№
29
Название детали
Фиксатор
Заводской номер
6430-1703450
Количество на модель
№
30
Название детали
Переходник
Заводской номер
64221-1703865
Количество на модель
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг в сборе | 64221-1703410-01 | |||||||
| 1 | Рукоятка | 64221-1703301 | 1 | |||||
| 2 | Ось ролика | 64221-1703814 | 2 | |||||
| 3 | Переключатель в сборе | 8041.17.03.800 | 3 | |||||
| 3 | Переключатель в сборе | 6430-1703800 | 3 | |||||
| 4 | Кольцо | 008-011-19-2-3 | 4 | |||||
| 5 | Прижим | 64221-1703646 | 5 | |||||
| 6 | Рычаг | 64221-1703412-10 | 6 | |||||
| 7 | Трубка | 64221-1703841 | 7 | |||||
| 8 | Трубка | 64221-1703842 | 8 | |||||
| 9 | Трубка | 64221-1703840 | 9 | |||||
| 10 | Прижим | 64221-1703724 | 10 | |||||
| 11 | Винт М4-6gх14 | 221553 | 11 | |||||
| 12 | Болт М10-6gх80 | 200325 | 12 | |||||
| 13 | Шайба 10 | 252006 | 13 | |||||
| 14 | Ось | 64221-1703618 | 14 | |||||
| 15 | Гайка М5-6Н | 250464 | 15 | |||||
| 16 | Шайба | 252004 | 16 | |||||
| 17 | Пластина | 64221-1703323 | 17 | |||||
| 18 | Колпак | 64221-1703544-02 | 18 | |||||
| 19 | Подшипник сферический | 2ШС-20 | 19 | |||||
| 20 | Колпак защитный | 64221-1703425-01 | 20 | |||||
| 21 | Уплотнитель | 5336-1703544 | 21 | |||||
| 22 | Втулка | 500-5001138-Б | 22 | |||||
| 23 | Шайба | 64221-1703602 | 23 | |||||
| 24 | Винт М- х | 220086 | 24 | |||||
| 25 | Шайба 10Л | 252156 | 25 | |||||
| 26 | Гайка М10-6Н | 250512 | 26 | |||||
| 27 | Переходник | 64221-1703866 | 27 | |||||
| 28 | Кольцо | 004-008-25-2-2 | 28 | |||||
| 29 | Цанга | 6430-1703446 | 29 | |||||
| 30 | Фиксатор | 6430-1703450 | 30 | |||||
| 31 | Переходник | 64221-1703865 | 31 |
