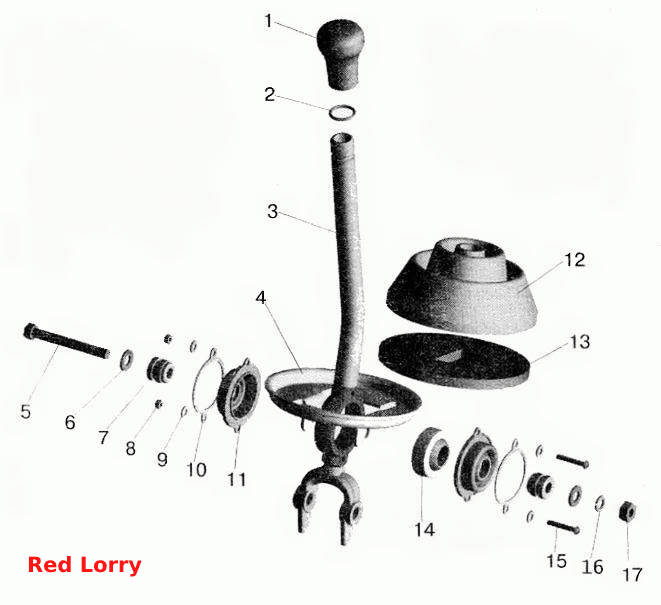

Рычаг
100%
Название детали
Рычаг в сборе
Заводской номер
543202-1703410
Количество на модель
1
№
Название детали
Рукоятка
Заводской номер
543202-1703301
Количество на модель
1
№
1
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
018-022-25
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
5551-1703412
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
64221-1703602
Количество на модель
2
№
4
Название детали
Болт М10-6gх80
Заводской номер
200325
Количество на модель
1
№
5
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
2
№
6
Название детали
Ось
Заводской номер
64221-1703618
Количество на модель
2
№
7
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
252003
Количество на модель
4
№
9
Название детали
Пластина
Заводской номер
64221-1703323
Количество на модель
2
№
10
Название детали
Колпак
Заводской номер
64221-1703544-02
Количество на модель
2
№
11
Название детали
Колпак
Заводской номер
5336-1703425
Количество на модель
1
№
12
Название детали
Уплотнитель
Заводской номер
5336-1703544
Количество на модель
2
№
13
Название детали
Подшипник сферический
Заводской номер
2ШС-20
Количество на модель
1
№
14
Название детали
Винт М- х
Заводской номер
220086
Количество на модель
2
№
15
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
1
№
16
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг в сборе | 543202-1703410 | 1 | 1 | |||||
| 1 | Рукоятка | 543202-1703301 | 1 | 1 | 1 | |||
| 2 | Кольцо ГОСТ 9833-73 | 018-022-25 | 1 | 1 | 2 | |||
| 3 | Рычаг | 5551-1703412 | 1 | 1 | 3 | |||
| 4 | Шайба | 64221-1703602 | 2 | 2 | 4 | |||
| 5 | Болт М10-6gх80 | 200325 | 1 | 1 | 5 | |||
| 6 | Шайба 10 | 252006 | 2 | 2 | 6 | |||
| 7 | Ось | 64221-1703618 | 2 | 2 | 7 | |||
| 8 | Гайка М5-6Н | 250464 | 2 | 2 | 8 | |||
| 9 | Шайба | 252003 | 4 | 4 | 9 | |||
| 10 | Пластина | 64221-1703323 | 2 | 2 | 10 | |||
| 11 | Колпак | 64221-1703544-02 | 2 | 2 | 11 | |||
| 12 | Колпак | 5336-1703425 | 1 | 1 | 12 | |||
| 13 | Уплотнитель | 5336-1703544 | 2 | 2 | 13 | |||
| 14 | Подшипник сферический | 2ШС-20 | 1 | 1 | 14 | |||
| 15 | Винт М- х | 220086 | 2 | 2 | 15 | |||
| 16 | Шайба 10Л | 252156 | 1 | 1 | 16 | |||
| 17 | Гайка М10-6Н | 250512 | 1 | 1 | 17 |
