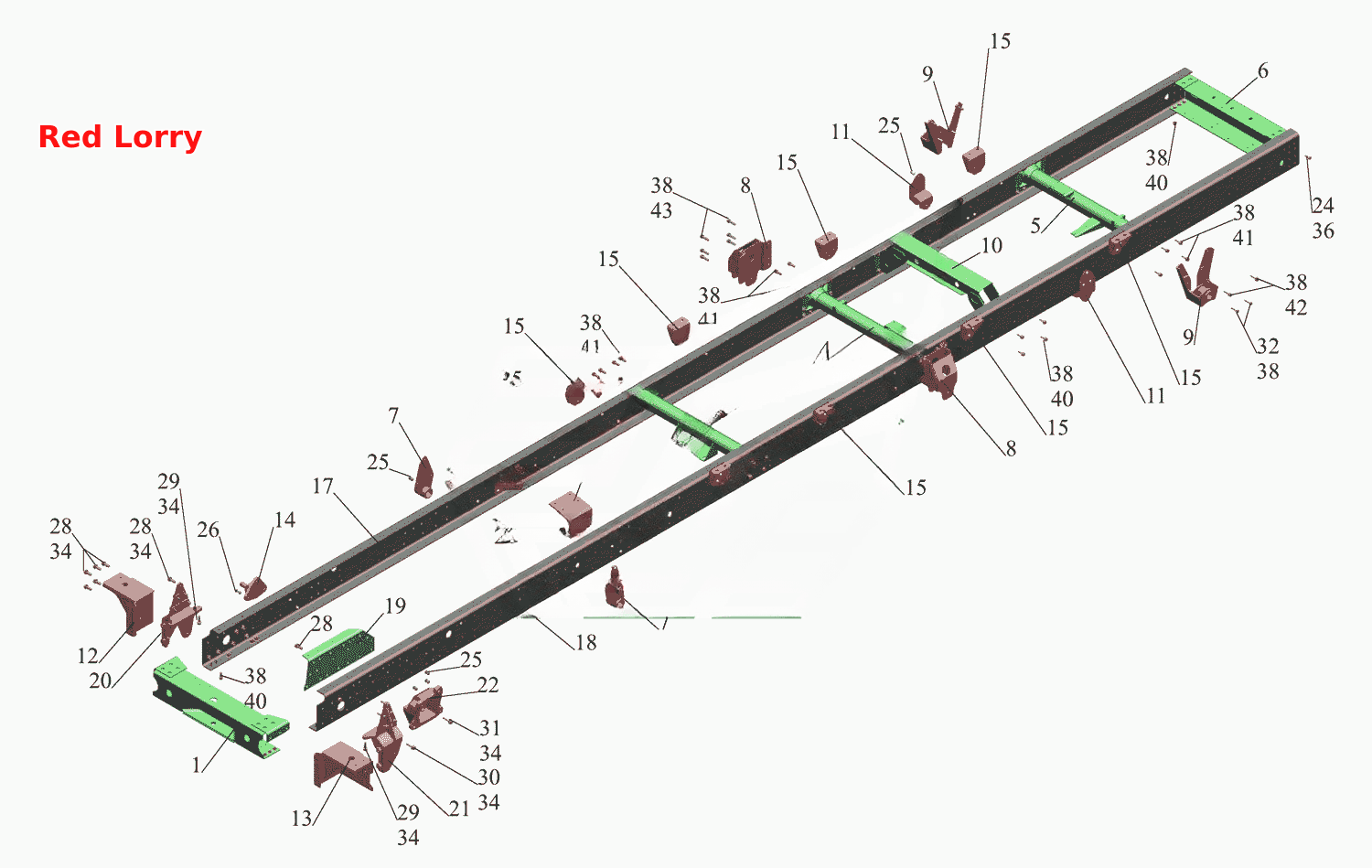

Рама 437043-2801002
100%
Название детали
Поперечина
Заводской номер
4370-2801080-010
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
4370-2801117-010
Количество на модель
2
№
2
Название детали
Поперечина
Заводской номер
4370-2801134-010
Количество на модель
1
№
3
Название детали
Поперечина
Заводской номер
4370-2801152
Количество на модель
1
№
4
Название детали
Поперечина
Заводской номер
4370-2801162
Количество на модель
1
№
5
Название детали
Поперечина
Заводской номер
4370-2801172
Количество на модель
1
№
6
Название детали
Кронштейн в сборе
Заводской номер
4370-2902446
Количество на модель
2
№
7
Название детали
Кронштейн
Заводской номер
4370-2912442
Количество на модель
2
№
8
Название детали
Кронштейн
Заводской номер
4370-2912446
Количество на модель
2
№
9
Название детали
Поперечина
Заводской номер
4370-2915540
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
4370-2916042
Количество на модель
2
№
11
Название детали
Кронштейн
Заводской номер
4370-5001020
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
4370-5001021
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
4370-5003073
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
4370-8501074-010
Количество на модель
8
№
15
Название детали
Лонжерон рамы
Заводской номер
437043-2801020
Количество на модель
1
№
17
Название детали
Лонжерон рамы
Заводской номер
437043-2801021
Количество на модель
1
№
18
Название детали
Усилитель
Заводской номер
4570-2801027
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
4370-2902444-010
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
4370-2902445-010
Количество на модель
1
№
21
Название детали
Кронштейн
Заводской номер
437040-3403016-010
Количество на модель
1
№
22
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
2
№
24
Название детали
Заклепка 12х30
Заводской номер
256871-01
Количество на модель
47
№
25
Название детали
Заклепка 12x38
Заводской номер
256874-01
Количество на модель
3
№
26
Название детали
Болт М14х1,5-6gх35
Заводской номер
372303-20
Количество на модель
16
№
28
Название детали
Болт М14х1.5-6gх35-10.9
Заводской номер
06.02813-4912
Количество на модель
16
№
28
Название детали
Болт М14х1.5-6gх40-10.9
Заводской номер
06.02813-4913
Количество на модель
6
№
29
Название детали
Болт М14х1,5-6gх40
Заводской номер
372304-20
Количество на модель
6
№
29
Название детали
Болт М14х1,5-6gх45
Заводской номер
372305-20
Количество на модель
5
№
30
Название детали
Болт М14х1.5-6gх45-10.9
Заводской номер
06.02813-4914
Количество на модель
5
№
30
Название детали
Болт М14х1.5-6gх50-10.9
Заводской номер
06.02813-4915
Количество на модель
6
№
31
Название детали
Болт М14х1,5-6gх50
Заводской номер
372306-20
Количество на модель
6
№
31
Название детали
Болт M12x1,5-6gx42
Заводской номер
372480
Количество на модель
4
№
32
Название детали
Гайка М14х1,5-6Н
Заводской номер
374581-20
Количество на модель
32
№
34
Название детали
Гайка М14х1.5-10-9
Заводской номер
06.11251-2005
Количество на модель
32
№
34
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
2
№
36
Название детали
Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1
Заводской номер
06.11251-2003
Количество на модель
68
№
38
Название детали
Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1
Заводской номер
06.02813-4811
Количество на модель
20
№
40
Название детали
Болт М12х1.5х35-10.9 MAN183-B1
Заводской номер
06.02813-4812
Количество на модель
28
№
41
Название детали
Фиксирующий болт с шестигранной головкой M12x1,5x40-10,9-MAN183-B1
Заводской номер
06.02813-4813
Количество на модель
4
№
42
Название детали
Болт М12х1.5х45-10.9 MAN183-B1
Заводской номер
06.02813-4814
Количество на модель
12
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина | 4370-2801080-010 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 4370-2801117-010 | 2 | 2 | 2 | |||
| 3 | Поперечина | 4370-2801134-010 | 1 | 1 | 3 | |||
| 4 | Поперечина | 4370-2801152 | 1 | 1 | 4 | |||
| 5 | Поперечина | 4370-2801162 | 1 | 1 | 5 | |||
| 6 | Поперечина | 4370-2801172 | 1 | 1 | 6 | |||
| 7 | Кронштейн в сборе | 4370-2902446 | 2 | 2 | 7 | |||
| 8 | Кронштейн | 4370-2912442 | 2 | 2 | 8 | |||
| 9 | Кронштейн | 4370-2912446 | 2 | 2 | 9 | |||
| 10 | Поперечина | 4370-2915540 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 4370-2916042 | 2 | 2 | 11 | |||
| 12 | Кронштейн | 4370-5001020 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 4370-5001021 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 4370-5003073 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 4370-8501074-010 | 8 | 8 | 15 | |||
| 17 | Лонжерон рамы | 437043-2801020 | 1 | 1 | 17 | |||
| 18 | Лонжерон рамы | 437043-2801021 | 1 | 1 | 18 | |||
| 19 | Усилитель | 4570-2801027 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 4370-2902444-010 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 4370-2902445-010 | 1 | 1 | 21 | |||
| 22 | Кронштейн | 437040-3403016-010 | 1 | 1 | 22 | |||
| 24 | Гайка М12-6Н | 250514 | 2 | 2 | 24 | |||
| 25 | Заклепка 12х30 | 256871-01 | 47 | 47 | 25 | |||
| 26 | Заклепка 12x38 | 256874-01 | 3 | 3 | 26 | |||
| 28 | Болт М14х1,5-6gх35 | 372303-20 | 16 | 16 | 28 | |||
| 28 | Болт М14х1.5-6gх35-10.9 | 06.02813-4912 | 16 | 16 | 28 | |||
| 29 | Болт М14х1.5-6gх40-10.9 | 06.02813-4913 | 6 | 6 | 29 | |||
| 29 | Болт М14х1,5-6gх40 | 372304-20 | 6 | 6 | 29 | |||
| 30 | Болт М14х1,5-6gх45 | 372305-20 | 5 | 5 | 30 | |||
| 30 | Болт М14х1.5-6gх45-10.9 | 06.02813-4914 | 5 | 5 | 30 | |||
| 31 | Болт М14х1.5-6gх50-10.9 | 06.02813-4915 | 6 | 6 | 31 | |||
| 31 | Болт М14х1,5-6gх50 | 372306-20 | 6 | 6 | 31 | |||
| 32 | Болт M12x1,5-6gx42 | 372480 | 4 | 4 | 32 | |||
| 34 | Гайка М14х1,5-6Н | 374581-20 | 32 | 32 | 34 | |||
| 34 | Гайка М14х1.5-10-9 | 06.11251-2005 | 32 | 32 | 34 | |||
| 36 | Болт М12-6gх30 | 201540 | 2 | 2 | 36 | |||
| 38 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | 06.11251-2003 | 68 | 68 | 38 | |||
| 40 | Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1 | 06.02813-4811 | 20 | 20 | 40 | |||
| 41 | Болт М12х1.5х35-10.9 MAN183-B1 | 06.02813-4812 | 28 | 28 | 41 | |||
| 42 | Фиксирующий болт с шестигранной головкой M12x1,5x40-10,9-MAN183-B1 | 06.02813-4813 | 4 | 4 | 42 | |||
| 43 | Болт М12х1.5х45-10.9 MAN183-B1 | 06.02813-4814 | 12 | 12 | 43 |
