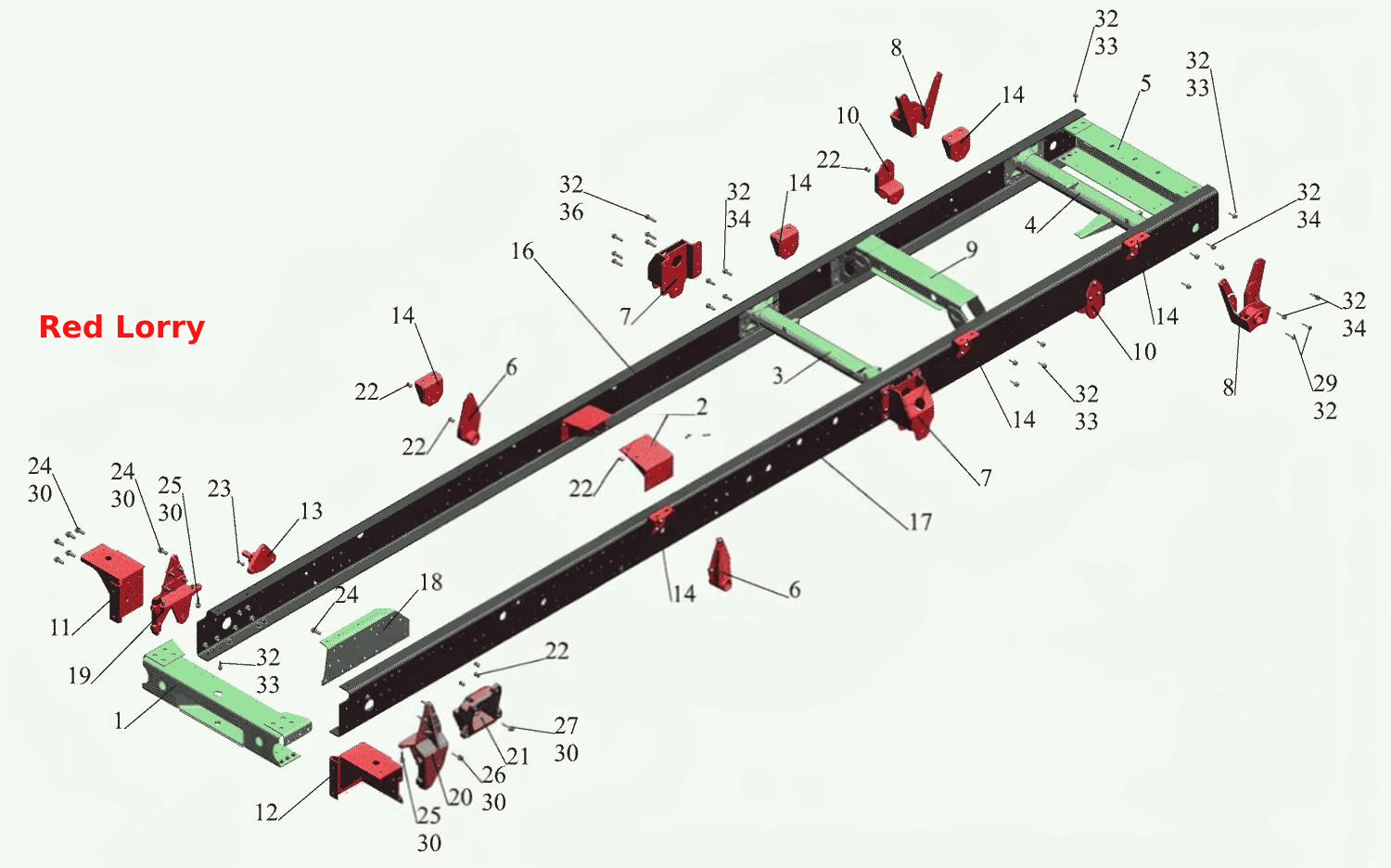

Рама 437040-2801002-020
100%
Название детали
Поперечина
Заводской номер
4370-2801080-010
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
4370-2801117-010
Количество на модель
2
№
2
Название детали
Поперечина
Заводской номер
4570-2801152
Количество на модель
1
№
3
Название детали
Поперечина
Заводской номер
4370-2801162
Количество на модель
1
№
4
Название детали
Поперечина
Заводской номер
4370-2801172
Количество на модель
1
№
5
Название детали
Кронштейн в сборе
Заводской номер
4370-2902446
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
4370-2912442
Количество на модель
2
№
7
Название детали
Кронштейн
Заводской номер
4370-2912446
Количество на модель
2
№
8
Название детали
Поперечина
Заводской номер
4370-2915540
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
4370-2916042
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
4370-5001020
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
4370-5001021
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
4370-5003073
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
4370-8501074-010
Количество на модель
6
№
14
Название детали
Лонжерон рамы
Заводской номер
437040-2801020-020
Количество на модель
1
№
16
Название детали
Лонжерон рамы
Заводской номер
437040-2801021-020
Количество на модель
1
№
17
Название детали
Усилитель
Заводской номер
4570-2801027
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
4370-2902444-010
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
4370-2902445-010
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
437040-3403016-010
Количество на модель
1
№
21
Название детали
Заклепка 12х30
Заводской номер
256871-01
Количество на модель
40
№
22
Название детали
Заклепка 12x38
Заводской номер
256874-01
Количество на модель
3
№
23
Название детали
Болт М14х1,5-6gх35
Заводской номер
372303-20
Количество на модель
16
№
24
Название детали
Болт М14х1.5-6gх35-10.9
Заводской номер
06.02813-4912
Количество на модель
16
№
24
Название детали
Болт М14х1.5-6gх40-10.9
Заводской номер
06.02813-4913
Количество на модель
6
№
25
Название детали
Болт М14х1,5-6gх40
Заводской номер
372304-20
Количество на модель
6
№
25
Название детали
Болт М14х1,5-6gх45
Заводской номер
372305-20
Количество на модель
5
№
26
Название детали
Болт М14х1.5-6gх45-10.9
Заводской номер
06.02813-4914
Количество на модель
5
№
26
Название детали
Болт М14х1.5-6gх50-10.9
Заводской номер
06.02813-4915
Количество на модель
6
№
27
Название детали
Болт М14х1,5-6gх50
Заводской номер
372306-20
Количество на модель
6
№
27
Название детали
Болт M12x1,5-6gx42
Заводской номер
372480
Количество на модель
4
№
29
Название детали
Гайка М14х1,5-6Н
Заводской номер
374581-20
Количество на модель
32
№
30
Название детали
Гайка М14х1.5-10-9
Заводской номер
06.11251-2005
Количество на модель
32
№
30
Название детали
Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1
Заводской номер
06.11251-2003
Количество на модель
62
№
32
Название детали
Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1
Заводской номер
06.02813-4811
Количество на модель
26
№
33
Название детали
Болт М12х1.5х35-10.9 MAN183-B1
Заводской номер
06.02813-4812
Количество на модель
20
№
34
Название детали
Болт М12х1.5х45-10.9 MAN183-B1
Заводской номер
06.02813-4814
Количество на модель
12
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина | 4370-2801080-010 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 4370-2801117-010 | 2 | 2 | 2 | |||
| 3 | Поперечина | 4570-2801152 | 1 | 1 | 3 | |||
| 4 | Поперечина | 4370-2801162 | 1 | 1 | 4 | |||
| 5 | Поперечина | 4370-2801172 | 1 | 1 | 5 | |||
| 6 | Кронштейн в сборе | 4370-2902446 | 2 | 2 | 6 | |||
| 7 | Кронштейн | 4370-2912442 | 2 | 2 | 7 | |||
| 8 | Кронштейн | 4370-2912446 | 2 | 2 | 8 | |||
| 9 | Поперечина | 4370-2915540 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 4370-2916042 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 4370-5001020 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 4370-5001021 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 4370-5003073 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 4370-8501074-010 | 6 | 6 | 14 | |||
| 16 | Лонжерон рамы | 437040-2801020-020 | 1 | 1 | 16 | |||
| 17 | Лонжерон рамы | 437040-2801021-020 | 1 | 1 | 17 | |||
| 18 | Усилитель | 4570-2801027 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 4370-2902444-010 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 4370-2902445-010 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 437040-3403016-010 | 1 | 1 | 21 | |||
| 22 | Заклепка 12х30 | 256871-01 | 40 | 40 | 22 | |||
| 23 | Заклепка 12x38 | 256874-01 | 3 | 3 | 23 | |||
| 24 | Болт М14х1,5-6gх35 | 372303-20 | 16 | 16 | 24 | |||
| 24 | Болт М14х1.5-6gх35-10.9 | 06.02813-4912 | 16 | 16 | 24 | |||
| 25 | Болт М14х1.5-6gх40-10.9 | 06.02813-4913 | 6 | 6 | 25 | |||
| 25 | Болт М14х1,5-6gх40 | 372304-20 | 6 | 6 | 25 | |||
| 26 | Болт М14х1,5-6gх45 | 372305-20 | 5 | 5 | 26 | |||
| 26 | Болт М14х1.5-6gх45-10.9 | 06.02813-4914 | 5 | 5 | 26 | |||
| 27 | Болт М14х1.5-6gх50-10.9 | 06.02813-4915 | 6 | 6 | 27 | |||
| 27 | Болт М14х1,5-6gх50 | 372306-20 | 6 | 6 | 27 | |||
| 29 | Болт M12x1,5-6gx42 | 372480 | 4 | 4 | 29 | |||
| 30 | Гайка М14х1,5-6Н | 374581-20 | 32 | 32 | 30 | |||
| 30 | Гайка М14х1.5-10-9 | 06.11251-2005 | 32 | 32 | 30 | |||
| 32 | Фиксирующая шестигранная гайка M12x1,5-10-MAN183-B1 | 06.11251-2003 | 62 | 62 | 32 | |||
| 33 | Фиксирующий болт с шестигранной головкой M12x1,5x30-10,9-MAN183-B1 | 06.02813-4811 | 26 | 26 | 33 | |||
| 34 | Болт М12х1.5х35-10.9 MAN183-B1 | 06.02813-4812 | 20 | 20 | 34 | |||
| 36 | Болт М12х1.5х45-10.9 MAN183-B1 | 06.02813-4814 | 12 | 12 | 36 |
