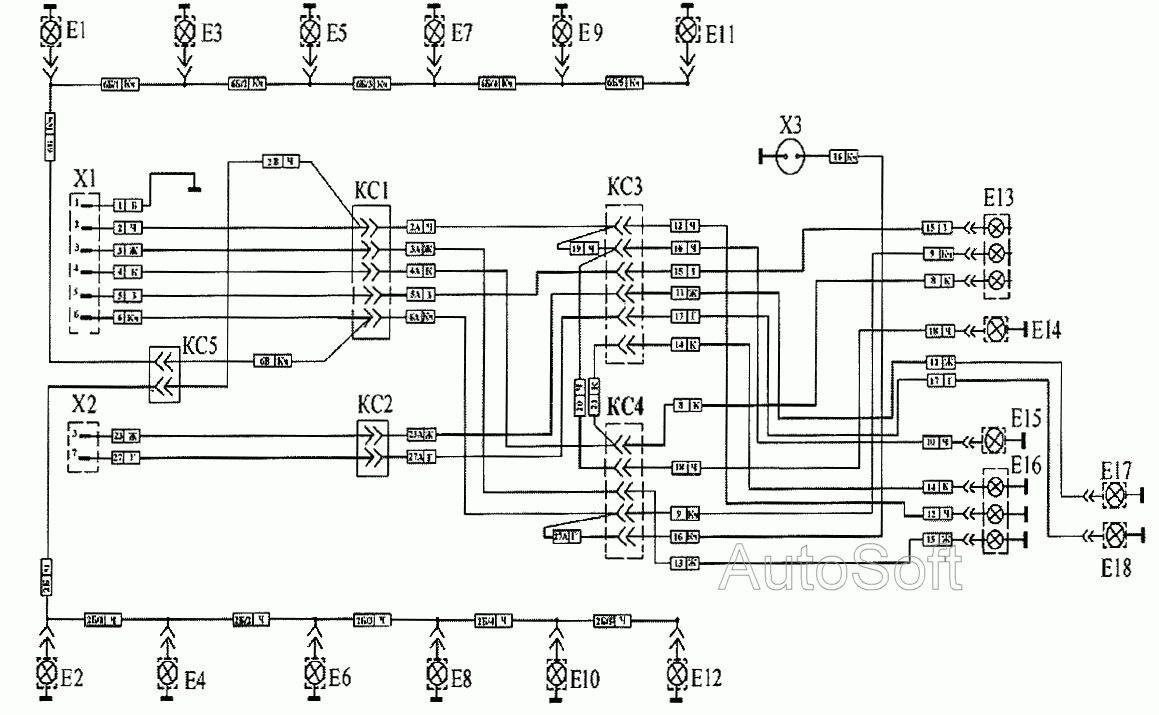

Схема электрическая
100%
Название детали
Вилка ПС325
Заводской номер
Х1
Количество на модель
1
№
Название детали
Фонарь контурный задний 381.3831
Заводской номер
Е17
Количество на модель
1
№
Название детали
Фонарь контурный задний 381.3831
Заводской номер
Е18
Количество на модель
1
№
Название детали
Фонарь заднего хода 211.3711
Заводской номер
Е13
Количество на модель
2
№
Название детали
Фонарь контурный передний 361.3731
Заводской номер
Е16
Количество на модель
2
№
Название детали
Фонарь освещения кабины водителя
Заводской номер
Е11
Количество на модель
2
№
Название детали
Фонарь номерного знака ФП134-Б
Заводской номер
Е12
Количество на модель
2
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е7
Количество на модель
2
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е8
Количество на модель
2
№
Название детали
Фонарь задний противотуманный 241.3716
Заводской номер
Е14
Количество на модель
2
№
Название детали
Фонарь контурный передний 361.3731
Заводской номер
Е15
Количество на модель
2
№
Название детали
ФАРА
Заводской номер
Е1
Количество на модель
2
№
Название детали
Фара ФГ152А (противотуманная)
Заводской номер
Е9
Количество на модель
6
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е6
Количество на модель
6
№
Название детали
Вилка ПС326
Заводской номер
Х2
Количество на модель
1
№
Название детали
Проволока ГОСТ
Заводской номер
КС1
Количество на модель
5
№
Название детали
Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
Заводской номер
КС2
Количество на модель
5
№
Название детали
Проволока
Заводской номер
КС3
Количество на модель
5
№
Название детали
Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
Заводской номер
КС4
Количество на модель
5
№
Название детали
Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
Заводской номер
КС5
Количество на модель
5
№
Название детали
Розетка переносной лампы ПС400
Заводской номер
Х3
Количество на модель
1
№
Название детали
Фара 342.3711 главного света
Заводской номер
Е10
Количество на модель
6
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е3
Количество на модель
6
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е4
Количество на модель
6
№
Название детали
Фонарь боковой габаритный 431.3731010 (маркерный)
Заводской номер
Е5
Количество на модель
6
№
Название детали
Фонарь передний 16.3712
Заводской номер
Е2
Количество на модель
2
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка ПС325 | Х1 | 1 | 1 | |||||
| Фонарь контурный задний 381.3831 | Е17 | 1 | 1 | |||||
| Фонарь контурный задний 381.3831 | Е18 | 1 | 1 | |||||
| Фонарь заднего хода 211.3711 | Е13 | 2 | 2 | |||||
| Фонарь контурный передний 361.3731 | Е16 | 2 | 2 | |||||
| Фонарь освещения кабины водителя | Е11 | 2 | 2 | |||||
| Фонарь номерного знака ФП134-Б | Е12 | 2 | 2 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е7 | 2 | 2 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е8 | 2 | 2 | |||||
| Фонарь задний противотуманный 241.3716 | Е14 | 2 | 2 | |||||
| Фонарь контурный передний 361.3731 | Е15 | 2 | 2 | |||||
| ФАРА | Е1 | 2 | 2 | |||||
| Фара ФГ152А (противотуманная) | Е9 | 6 | 6 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е6 | 6 | 6 | |||||
| Вилка ПС326 | Х2 | 1 | 1 | |||||
| Проволока ГОСТ | КС1 | 5 | 5 | |||||
| Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | КС2 | 5 | 5 | |||||
| Проволока | КС3 | 5 | 5 | |||||
| Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | КС4 | 5 | 5 | |||||
| Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | КС5 | 5 | 5 | |||||
| Розетка переносной лампы ПС400 | Х3 | 1 | 1 | |||||
| Фара 342.3711 главного света | Е10 | 6 | 6 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е3 | 6 | 6 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е4 | 6 | 6 | |||||
| Фонарь боковой габаритный 431.3731010 (маркерный) | Е5 | 6 | 6 | |||||
| Фонарь передний 16.3712 | Е2 | 2 | 2 |
