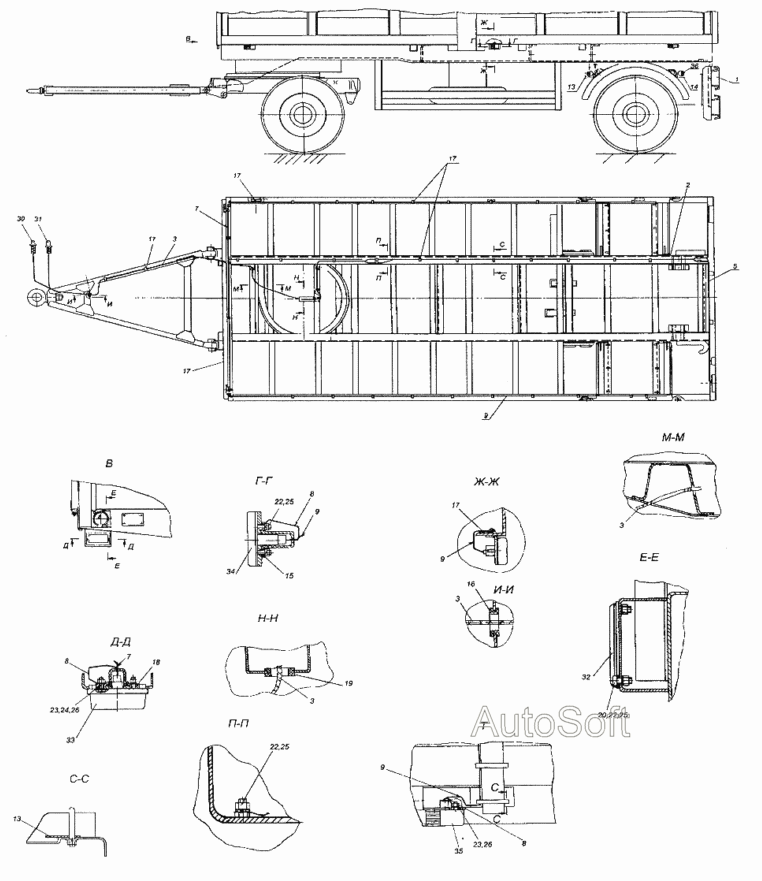

Установка электрооборудования
100%
Название детали
Установка задних фонарей
Заводской номер
96741-3716010
Количество на модель
1
№
1
Название детали
Жгут основной
Заводской номер
8332-3724020
Количество на модель
1
№
2
Название детали
Пучок проводов от тягача к прицепу
Заводской номер
8332-3724021
Количество на модель
1
№
3
Название детали
Пучок проводов задних фонарей
Заводской номер
8332-3724029
Количество на модель
1
№
5
Название детали
Пучок проводов передних подфарников
Заводской номер
8332-3724060
Количество на модель
1
№
7
Название детали
Перемычка «массы»
Заводской номер
9334-3724095
Количество на модель
10
№
8
Название детали
Пучок проводов боковых габаритных фонарей
Заводской номер
8332-3724098
Количество на модель
2
№
9
Название детали
Кронштейн левый
Заводской номер
9334-3700188
Количество на модель
2
№
13
Название детали
Кронштейн правый
Заводской номер
9334-3700189
Количество на модель
2
№
14
Название детали
Накладка
Заводской номер
96741-3716036
Количество на модель
6
№
15
Название детали
Втулка
Заводской номер
3964-3724046
Количество на модель
2
№
16
Название детали
Скоба
Заводской номер
695-3724193
Количество на модель
60
№
17
Название детали
Накладка
Заводской номер
96742-3717028
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
8332-3724047
Количество на модель
1
№
19
Название детали
Винт ТС с крестообразным шлицем М6-6gх16
Заводской номер
1/32762/01
Количество на модель
4
№
20
Название детали
Гайка ЕМ6-6Н
Заводской номер
1/58962/01
Количество на модель
17
№
22
Название детали
Гайка
Заводской номер
1/58964/01
Количество на модель
12
№
23
Название детали
Винт ТС с крестообразным шлицем и цилиндрической головкой М5-6gх20
Заводской номер
1/03898/01
Количество на модель
4
№
24
Название детали
Вилка ПС325 ТУ37.003.616-75
Заводской номер
ПС325 ТУ37.003.616-75
Количество на модель
1
№
30
Название детали
Вилка ПС326 ТУ37.003.1359-88
Заводской номер
ПС326 ТУ37.003.1359-88
Количество на модель
1
№
31
Название детали
Световозвращатель ФП315 ТУ 37.003.079-87
Заводской номер
ФП315 ТУ 37.003.079-87
Количество на модель
2
№
32
Название детали
Фонарь передний 16.3712 ГОСТ6964-72
Заводской номер
16.3712 ГОСТ6964-72
Количество на модель
2
№
33
Название детали
Фонарь боковой габаритный 431.3721010(24В) маркерный
Заводской номер
431.3721010(24В)
Количество на модель
6
№
34
Название детали
Фонарь контурный передний 361.3731
Заводской номер
361.3731
Количество на модель
2
№
35
Название детали
Фонарь контурный задний 381.3731
Заводской номер
381.3731
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка задних фонарей | 96741-3716010 | 1 | 1 | 1 | |||
| 2 | Жгут основной | 8332-3724020 | 1 | 1 | 2 | |||
| 3 | Пучок проводов от тягача к прицепу | 8332-3724021 | 1 | 1 | 3 | |||
| 5 | Пучок проводов задних фонарей | 8332-3724029 | 1 | 1 | 5 | |||
| 7 | Пучок проводов передних подфарников | 8332-3724060 | 1 | 1 | 7 | |||
| 8 | Перемычка «массы» | 9334-3724095 | 10 | 10 | 8 | |||
| 9 | Пучок проводов боковых габаритных фонарей | 8332-3724098 | 2 | 2 | 9 | |||
| 13 | Кронштейн левый | 9334-3700188 | 2 | 2 | 13 | |||
| 14 | Кронштейн правый | 9334-3700189 | 2 | 2 | 14 | |||
| 15 | Накладка | 96741-3716036 | 6 | 6 | 15 | |||
| 16 | Втулка | 3964-3724046 | 2 | 2 | 16 | |||
| 17 | Скоба | 695-3724193 | 60 | 60 | 17 | |||
| 18 | Накладка | 96742-3717028 | 2 | 2 | 18 | |||
| 19 | Втулка | 8332-3724047 | 1 | 1 | 19 | |||
| 20 | Винт ТС с крестообразным шлицем М6-6gх16 | 1/32762/01 | 4 | 4 | 20 | |||
| 22 | Гайка ЕМ6-6Н | 1/58962/01 | 17 | 17 | 22 | |||
| 23 | Гайка | 1/58964/01 | 12 | 12 | 23 | |||
| 24 | Винт ТС с крестообразным шлицем и цилиндрической головкой М5-6gх20 | 1/03898/01 | 4 | 4 | 24 | |||
| 30 | Вилка ПС325 ТУ37.003.616-75 | ПС325 ТУ37.003.616-75 | 1 | 1 | 30 | |||
| 31 | Вилка ПС326 ТУ37.003.1359-88 | ПС326 ТУ37.003.1359-88 | 1 | 1 | 31 | |||
| 32 | Световозвращатель ФП315 ТУ 37.003.079-87 | ФП315 ТУ 37.003.079-87 | 2 | 2 | 32 | |||
| 33 | Фонарь передний 16.3712 ГОСТ6964-72 | 16.3712 ГОСТ6964-72 | 2 | 2 | 33 | |||
| 34 | Фонарь боковой габаритный 431.3721010(24В) маркерный | 431.3721010(24В) | 6 | 6 | 34 | |||
| 35 | Фонарь контурный передний 361.3731 | 361.3731 | 2 | 2 | 35 | |||
| 36 | Фонарь контурный задний 381.3731 | 381.3731 | 2 | 2 | 36 |
