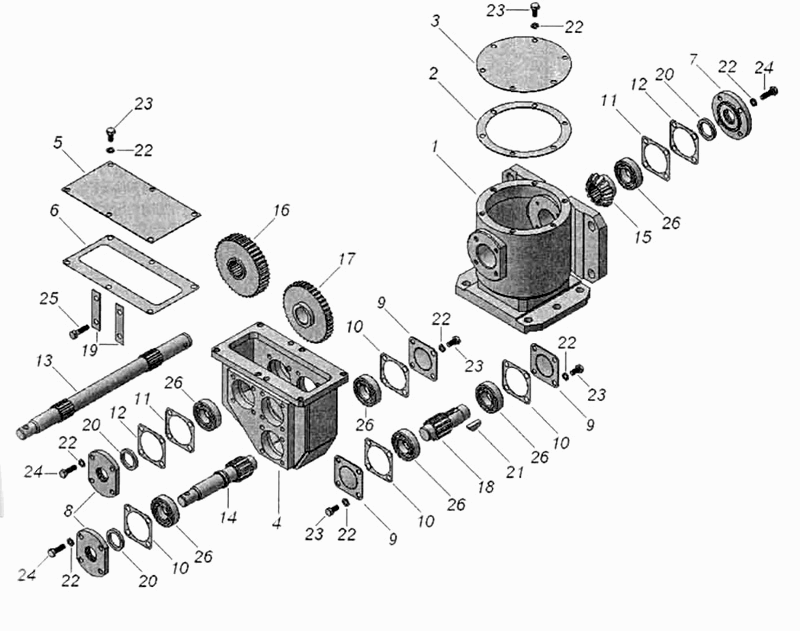

Опорное устройство правое 96741-2700032-01 (продолжение 1)
100%
Название детали
Картер
Заводской номер
96741-2720077-01
Количество на модель
1
№
1
Название детали
Прокладка крышки
Заводской номер
96741-2720081
Количество на модель
1
№
2
Название детали
Крышка картера
Заводской номер
96741-2720082
Количество на модель
1
№
3
Название детали
Картер редуктора
Заводской номер
96741-2720120-01
Количество на модель
1
№
4
Название детали
Крышка картера редуктора
Заводской номер
96741-2720122-01
Количество на модель
1
№
5
Название детали
Прокладка крышки редуктора
Заводской номер
96741-2720126-01
Количество на модель
1
№
6
Название детали
Крышка подшипника
Заводской номер
96741-2720130
Количество на модель
1
№
7
Название детали
Крышка подшипника
Заводской номер
96741-2720131
Количество на модель
2
№
8
Название детали
Крышка подшипника
Заводской номер
96741-2720134
Количество на модель
3
№
9
Название детали
Прокладка крышки
Заводской номер
96741-2720140
Количество на модель
4
№
10
Название детали
Прокладка регулировочная
Заводской номер
96741-2720142
Количество на модель
8
№
11
Название детали
Прокладка регулировочная
Заводской номер
96741-2720143
Количество на модель
6
№
12
Название детали
Вал правый
Заводской номер
96741-2723028
Количество на модель
1
№
13
Название детали
Вал ведущий
Заводской номер
96741-2723046
Количество на модель
1
№
14
Название детали
Шестерня
Заводской номер
96741-2723051
Количество на модель
1
№
15
Название детали
Шестерня ведомая
Заводской номер
96741-2723056
Количество на модель
1
№
16
Название детали
Шестерня ведомая
Заводской номер
96741-2723062
Количество на модель
1
№
17
Название детали
Вал-шестерня
Заводской номер
96741-2723064
Количество на модель
1
№
18
Название детали
Пластина стопорная
Заводской номер
96741-2723170
Количество на модель
2
№
19
Название детали
Сальник
Заводской номер
96741-2723175
Количество на модель
3
№
20
Название детали
Шпонка
Заводской номер
870817-П
Количество на модель
1
№
21
Название детали
Подшипник радиальный 205 ГОСТ 8338-75
Заводской номер
Подшипник радиальный 205 ГОСТ 8338-75
Количество на модель
6
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер | 96741-2720077-01 | 1 | 1 | 1 | |||
| 2 | Прокладка крышки | 96741-2720081 | 1 | 1 | 2 | |||
| 3 | Крышка картера | 96741-2720082 | 1 | 1 | 3 | |||
| 4 | Картер редуктора | 96741-2720120-01 | 1 | 1 | 4 | |||
| 5 | Крышка картера редуктора | 96741-2720122-01 | 1 | 1 | 5 | |||
| 6 | Прокладка крышки редуктора | 96741-2720126-01 | 1 | 1 | 6 | |||
| 7 | Крышка подшипника | 96741-2720130 | 1 | 1 | 7 | |||
| 8 | Крышка подшипника | 96741-2720131 | 2 | 2 | 8 | |||
| 9 | Крышка подшипника | 96741-2720134 | 3 | 3 | 9 | |||
| 10 | Прокладка крышки | 96741-2720140 | 4 | 4 | 10 | |||
| 11 | Прокладка регулировочная | 96741-2720142 | 8 | 8 | 11 | |||
| 12 | Прокладка регулировочная | 96741-2720143 | 6 | 6 | 12 | |||
| 13 | Вал правый | 96741-2723028 | 1 | 1 | 13 | |||
| 14 | Вал ведущий | 96741-2723046 | 1 | 1 | 14 | |||
| 15 | Шестерня | 96741-2723051 | 1 | 1 | 15 | |||
| 16 | Шестерня ведомая | 96741-2723056 | 1 | 1 | 16 | |||
| 17 | Шестерня ведомая | 96741-2723062 | 1 | 1 | 17 | |||
| 18 | Вал-шестерня | 96741-2723064 | 1 | 1 | 18 | |||
| 19 | Пластина стопорная | 96741-2723170 | 2 | 2 | 19 | |||
| 20 | Сальник | 96741-2723175 | 3 | 3 | 20 | |||
| 21 | Шпонка | 870817-П | 1 | 1 | 21 | |||
| 26 | Подшипник радиальный 205 ГОСТ 8338-75 | Подшипник радиальный 205 ГОСТ 8338-75 | 6 | 6 | 26 |
