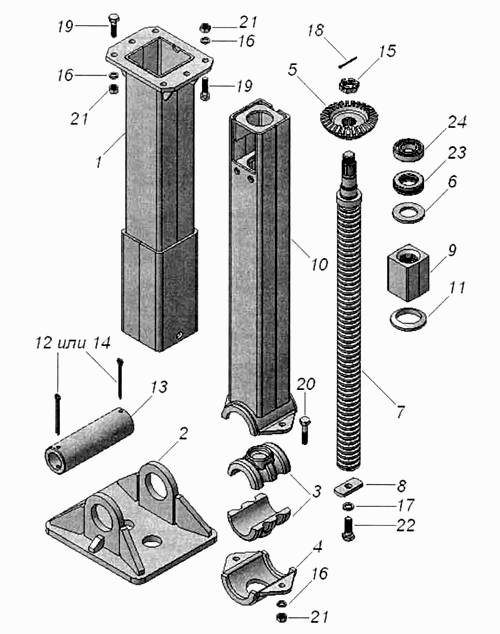

Опорное устройство правое 96741-2700032-01
100%
Название детали
Корпус опоры
Заводской номер
96741-2720012-01
Количество на модель
1
№
1
Название детали
Башмак опорного устройства
Заводской номер
96741-2722010
Количество на модель
1
№
2
Название детали
Подушка
Заводской номер
96741-2722034
Количество на модель
2
№
3
Название детали
Башмак стойки опоры
Заводской номер
96741-2723027-01
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
96741-2723050
Количество на модель
1
№
5
Название детали
Опора
Заводской номер
96741-2723085
Количество на модель
1
№
6
Название детали
Винт
Заводской номер
96741-2723112-01
Количество на модель
1
№
7
Название детали
Ограничитель
Заводской номер
96741-2723116
Количество на модель
1
№
8
Название детали
Гайка винта
Заводской номер
96741-2723118
Количество на модель
1
№
9
Название детали
Стойка опорного устройства
Заводской номер
96741-2723150-01
Количество на модель
1
№
10
Название детали
Шайба сферическая опорная
Заводской номер
96741-2723163
Количество на модель
1
№
11
Название детали
Шплинт доп.
Заводской номер
96741-2723171
Количество на модель
2
№
12
Название детали
Ось
Заводской номер
96741-2723172
Количество на модель
1
№
13
Название детали
Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм
Заводской номер
96741-2723177
Количество на модель
2
№
14
Название детали
Гайка низкая
Заводской номер
96741-2723180
Количество на модель
1
№
15
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
8
№
16
Название детали
Шайба пружинная 14
Заводской номер
1/05171/70
Количество на модель
1
№
17
Название детали
Шплинт разводной 4х40
Заводской номер
1/07338/01
Количество на модель
1
№
18
Название детали
Болт М12х1,25-6gх40
Заводской номер
1/55406/21
Количество на модель
6
№
19
Название детали
Болт ТЕМ12х1,256gх50
Заводской номер
1/55408/21
Количество на модель
2
№
20
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
21
Название детали
Болт фланцевый М14х1,5-6gх40
Заводской номер
853063
Количество на модель
1
№
22
Название детали
Подшипник упорный ГОСТ 23526-79
Заводской номер
9207
Количество на модель
1
№
23
Название детали
Подшипник радиальный 206 ГОСТ 8338-75
Заводской номер
Подшипник радиальный 206 ГОСТ 8338-75
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус опоры | 96741-2720012-01 | 1 | 1 | 1 | |||
| 2 | Башмак опорного устройства | 96741-2722010 | 1 | 1 | 2 | |||
| 3 | Подушка | 96741-2722034 | 2 | 2 | 3 | |||
| 4 | Башмак стойки опоры | 96741-2723027-01 | 1 | 1 | 4 | |||
| 5 | Шестерня | 96741-2723050 | 1 | 1 | 5 | |||
| 6 | Опора | 96741-2723085 | 1 | 1 | 6 | |||
| 7 | Винт | 96741-2723112-01 | 1 | 1 | 7 | |||
| 8 | Ограничитель | 96741-2723116 | 1 | 1 | 8 | |||
| 9 | Гайка винта | 96741-2723118 | 1 | 1 | 9 | |||
| 10 | Стойка опорного устройства | 96741-2723150-01 | 1 | 1 | 10 | |||
| 11 | Шайба сферическая опорная | 96741-2723163 | 1 | 1 | 11 | |||
| 12 | Шплинт доп. | 96741-2723171 | 2 | 2 | 12 | |||
| 13 | Ось | 96741-2723172 | 1 | 1 | 13 | |||
| 14 | Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм | 96741-2723177 | 2 | 2 | 14 | |||
| 15 | Гайка низкая | 96741-2723180 | 1 | 1 | 15 | |||
| 16 | Шайба пружинная 12 | 1/05170/70 | 8 | 8 | 16 | |||
| 17 | Шайба пружинная 14 | 1/05171/70 | 1 | 1 | 17 | |||
| 18 | Шплинт разводной 4х40 | 1/07338/01 | 1 | 1 | 18 | |||
| 19 | Болт М12х1,25-6gх40 | 1/55406/21 | 6 | 6 | 19 | |||
| 20 | Болт ТЕМ12х1,256gх50 | 1/55408/21 | 2 | 2 | 20 | |||
| 21 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 21 | |||
| 22 | Болт фланцевый М14х1,5-6gх40 | 853063 | 1 | 1 | 22 | |||
| 23 | Подшипник упорный ГОСТ 23526-79 | 9207 | 1 | 1 | 23 | |||
| 24 | Подшипник радиальный 206 ГОСТ 8338-75 | Подшипник радиальный 206 ГОСТ 8338-75 | 1 | 1 | 24 |
