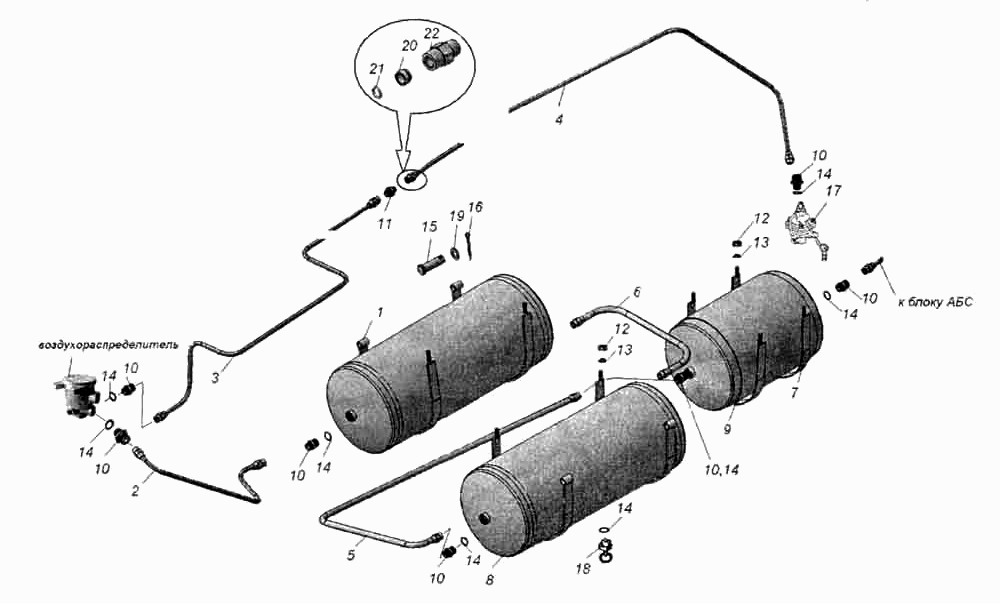

Привод пневматических тормозов (продолжение 2)
100%
Название детали
Хомут
Заводской номер
9674-3500042
Количество на модель
4
№
1
Название детали
Трубка от воздухораспределителя к ресиверу
Заводской номер
9509-3506242
Количество на модель
1
№
2
Название детали
Трубка от воздухораспределителя К регулятору тормозных сил
Заводской номер
9509-3506258
Количество на модель
1
№
3
Название детали
Трубка от воздухораспределителя К регулятору тормозных сил
Заводской номер
9509-3506260
Количество на модель
1
№
4
Название детали
Трубка от ресивера основного к ресиверу вспомогательному
Заводской номер
9509-3506246
Количество на модель
1
№
5
Название детали
Трубка между основными ресиверами
Заводской номер
9509-3506276
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
9334-3500042
Количество на модель
2
№
7
Название детали
Баллон воздушный емкостью 40 л
Заводской номер
9674-3513015
Количество на модель
2
№
8
Название детали
Баллон воздушный емкостью 20 л
Заводской номер
96742-3513025
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
9
№
10
Название детали
Штуцер
Заводской номер
96741-3522165
Количество на модель
1
№
11
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
8
№
12
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
12
№
14
Название детали
Палец 16х60.016 ОСТ37.001.163-73
Заводской номер
Палец 16х60.016 ОСТ37.001.163-73
Количество на модель
4
№
15
Название детали
Шплинт 3,7х25
Заводской номер
1/07969/01
Количество на модель
4
№
16
Название детали
Регулятор тормозных сил в сборе
Заводской номер
100-3533010-10
Количество на модель
1
№
17
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
3
№
18
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
4
№
19
Название детали
Муфта
Заводской номер
96741-3506503
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
96741-3506523
Количество на модель
1
№
21
Название детали
Гайка накидная
Заводской номер
864813-П29
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 9674-3500042 | 4 | 4 | 1 | |||
| 2 | Трубка от воздухораспределителя к ресиверу | 9509-3506242 | 1 | 1 | 2 | |||
| 3 | Трубка от воздухораспределителя К регулятору тормозных сил | 9509-3506258 | 1 | 1 | 3 | |||
| 4 | Трубка от воздухораспределителя К регулятору тормозных сил | 9509-3506260 | 1 | 1 | 4 | |||
| 5 | Трубка от ресивера основного к ресиверу вспомогательному | 9509-3506246 | 1 | 1 | 5 | |||
| 6 | Трубка между основными ресиверами | 9509-3506276 | 1 | 1 | 6 | |||
| 7 | Хомут | 9334-3500042 | 2 | 2 | 7 | |||
| 8 | Баллон воздушный емкостью 40 л | 9674-3513015 | 2 | 2 | 8 | |||
| 9 | Баллон воздушный емкостью 20 л | 96742-3513025 | 1 | 1 | 9 | |||
| 10 | Штуцер | 9674-3522169 | 9 | 9 | 10 | |||
| 11 | Штуцер | 96741-3522165 | 1 | 1 | 11 | |||
| 12 | Гайка | 1/21647/11 | 8 | 8 | 12 | |||
| 14 | Прокладка 22х28х1,5 | 1/02634/60 | 12 | 12 | 14 | |||
| 15 | Палец 16х60.016 ОСТ37.001.163-73 | Палец 16х60.016 ОСТ37.001.163-73 | 4 | 4 | 15 | |||
| 16 | Шплинт 3,7х25 | 1/07969/01 | 4 | 4 | 16 | |||
| 17 | Регулятор тормозных сил в сборе | 100-3533010-10 | 1 | 1 | 17 | |||
| 18 | Клапан слива конденсата | 100-3513110 | 3 | 3 | 18 | |||
| 19 | Шайба плоская 10,6х18х2 | 1/26386/01 | 4 | 4 | 19 | |||
| 20 | Муфта | 96741-3506503 | 1 | 1 | 20 | |||
| 21 | Кольцо уплотнительное | 96741-3506523 | 1 | 1 | 21 | |||
| 22 | Гайка накидная | 864813-П29 | 1 | 1 | 22 |
