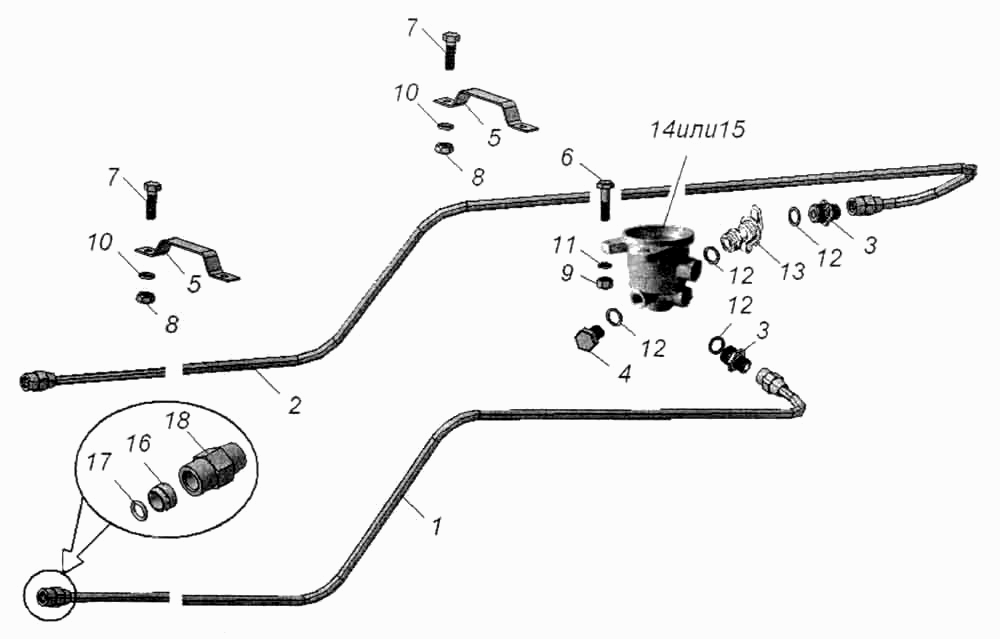

Привод пневматических тормозов (продолжение 1)
100%
Название детали
Трубка управляющей магистрали
Заводской номер
9509-3506202
Количество на модель
1
№
1
Название детали
Трубка питающей магистрали
Заводской номер
9509-3506238
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
2
№
3
Название детали
Пробка
Заводской номер
9674-3506394
Количество на модель
1
№
4
Название детали
Скоба
Заводской номер
9334-3500029
Количество на модель
2
№
5
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
2
№
9
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
3
№
12
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
1
№
13
Название детали
Воздухораспределитель
Заводской номер
11.3531010-70
Количество на модель
1
№
14
Название детали
Клапан воздухораспределительный
Заводской номер
НZS-104
Количество на модель
1
№
15
Название детали
Муфта
Заводской номер
96741-3506503
Количество на модель
1
№
16
Название детали
Кольцо уплотнительное
Заводской номер
96741-3506523
Количество на модель
1
№
17
Название детали
Гайка накидная
Заводской номер
864813-П29
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка управляющей магистрали | 9509-3506202 | 1 | 1 | 1 | |||
| 2 | Трубка питающей магистрали | 9509-3506238 | 1 | 1 | 2 | |||
| 3 | Штуцер | 9674-3522169 | 2 | 2 | 3 | |||
| 4 | Пробка | 9674-3506394 | 1 | 1 | 4 | |||
| 5 | Скоба | 9334-3500029 | 2 | 2 | 5 | |||
| 6 | Болт М10х1,25-6gх30 | 1/13069/21 | 2 | 2 | 6 | |||
| 9 | Гайка | 1/21647/11 | 2 | 2 | 9 | |||
| 12 | Прокладка 22х28х1,5 | 1/02634/60 | 3 | 3 | 12 | |||
| 13 | Клапан контрольного вывода в сборе | 100-3515310 | 1 | 1 | 13 | |||
| 14 | Воздухораспределитель | 11.3531010-70 | 1 | 1 | 14 | |||
| 15 | Клапан воздухораспределительный | НZS-104 | 1 | 1 | 15 | |||
| 16 | Муфта | 96741-3506503 | 1 | 1 | 16 | |||
| 17 | Кольцо уплотнительное | 96741-3506523 | 1 | 1 | 17 | |||
| 18 | Гайка накидная | 864813-П29 | 1 | 1 | 18 |
